Behringer MICROPHONO PP400 - Voorversterker Handleiding

Welkom bij Behringer

Draaitafels hebben signalen met een laag niveau. De meeste audio-units kunnen echter alleen signalen op lijnniveau verwerken. Tussen een draaitafel en een andere audio-unit (een mixer, een versterker of een opname-unit) fungeert de PP400 als een tussenpersoon, als volgt:

1. De PP400 egaliseert een draaitafelsignaal volgens RIAA-specificaties.
2. De PP400 versterkt het RIAA-geëgaliseerde signaal.
3. De PP400 geeft een signaal op lijnniveau uit.

Lees de veiligheidsinstructies aan het einde van dit document.

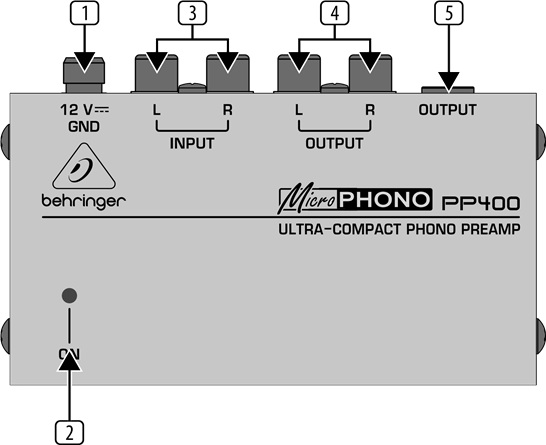

Connectoren en bedieningselementen

Deze sectie illustreert en beschrijft elke PP400-connector en elk bedieningselement.
Fig. 1: PP400-connectoren en bedieningselementen

1. 12 V connector: Gebruik de 12 V connector om de voedingseenheid aan te sluiten op de PP400. Het aansluiten van de voedingseenheid op het elektriciteitsnet schakelt de PP400 automatisch in. Om de unit los te koppelen van het elektriciteitsnet, trekt u de stekker uit het stopcontact.
2. ON LED: Zodra de unit is aangesloten op het elektriciteitsnet, brandt de ON LED.
3. INPUT (L en R) connectoren: Om een draaitafelsignaal naar de PP400 te sturen, hebt u een RCA-audiokabel (stereo) nodig. Gebruik deze kabel om het volgende aan te sluiten:
   • de linker uitgang op de draaitafel op de L (linker) INPUT op de PP400
   • de rechter uitgang op de draaitafel op de R (rechter) INPUT op de PP400
     De PP400 kan een signaal op lijnniveau uitvoeren via een van de volgende connectoren:
   • RCA ((4) OUTPUT L en R)
   • ¼" TRS ((5) OUTPUT)
     Gebruik niet tegelijkertijd beide PP400 OUTPUTs.
4. OUTPUT (L en R) connectoren: Om deze RCA-connectoren te gebruiken, hebt u een RCA-audiokabel (stereo) nodig. Gebruik deze audiokabel om het volgende aan te sluiten:
   • de L (linker) OUTPUT op de PP400 op de linker ingang op de versterker, opname-unit of mixer. (Gebruik op een mixer een CD- of TAPE-ingang.)
   • de R (rechter) OUTPUT op de PP400 op de rechter ingang op de versterker, opname-unit of mixer
5. OUTPUT connector: Om deze ¼", TRS (stereo) connector te gebruiken, hebt u een audiokabel nodig. Gebruik de audiokabel om de PP400 OUTPUT aan te sluiten op een ingang op de mixer, versterker of opname-unit.
   E**SIGNeacute;n uiteinde van deze audiokabel moet een ¼", TRS connector bevatten.
   Als de ingang op de mixer, versterker of opname-unit:

• stereo is, moet het andere uiteinde van de audiokabel een &frac14", TRS connector bevatten
• mono is, moet het andere uiteinde van de audiokabel 2 TS-connectoren bevatten (één voor elke mono-ingang)

SERIENUMMER: Om uw unit te registreren, gebruikt u het serienummer dat zich aan de onderkant van de PP400 bevindt.

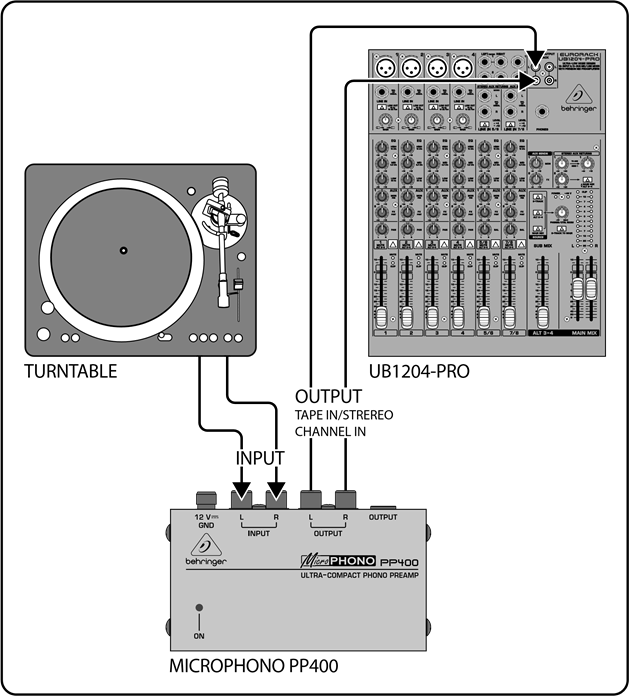

Voorbeeldinstallatie
Hier volgt een voorbeeld van hoe u de PP400 kunt installeren:
Fig. 2: PP400 voorbeeldinstallatie

Belangrijke veiligheidsinstructies

1. Lees deze instructies.
2. Bewaar deze instructies.
3. Neem alle waarschuwingen in acht.
4. Volg alle instructies.
5. Gebruik dit apparaat niet in de buurt van water.
6. Reinig alleen met een droge doek.
7. Blokkeer geen ventilatieopeningen. Installeer in overeenstemming met de instructies van de fabrikant.
8. Niet installeren in de buurt van warmtebronnen zoals radiatoren, warmteroosters, fornuizen of andere apparaten (inclusief versterkers) die warmte produceren.
9. Omzeil de veiligheidsvoorziening van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor uw veiligheid. Als de meegeleverde stekker niet in uw stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
10. Bescherm het netsnoer tegen erop lopen of knellen, vooral bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
11. Gebruik alleen hulpstukken/accessoires die zijn gespecificeerd door de fabrikant.
12. Gebruik alleen met de kar, standaard, statief, beugel of tafel die is gespecificeerd door de fabrikant of die bij het apparaat wordt verkocht. Wanneer een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de kar/apparaatcombinatie om letsel door omvallen te voorkomen.
13. Haal de stekker van dit apparaat uit het stopcontact tijdens onweer of wanneer het lange tijd niet wordt gebruikt.
14. Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals wanneer het netsnoer of de stekker is beschadigd, er vloeistof is gemorst of er voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Behringer MICROPHONO PP400 - Voorversterker Handleiding
