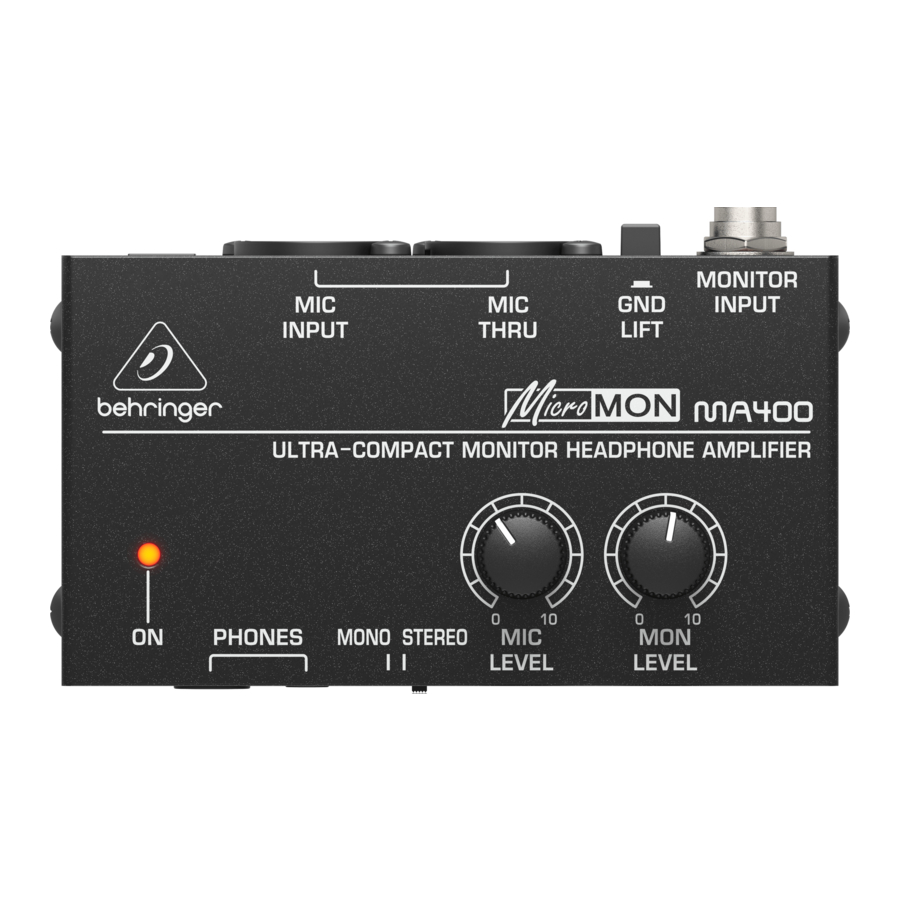

Behringer MICROMON MA400

Inleiding

Hartelijk dank voor het in ons gestelde vertrouwen door de aanschaf van de Behringer MICROMON MA400, een flexibele en compacte hoofdtelefoonversterker voor monitors. Via je hoofdtelefoon kun je tegelijkertijd luisteren naar twee audiosignalen:

één van een microfoon
één van een mengpaneel of een hifi-installatie

Je kunt zelfs het ene signaal meer benadrukken dan het andere. Jezelf horen zingen of je concentreren op het belangrijkste audioprogramma. Beide zijn mogelijk.

Lees de veiligheidsinstructies aan het einde van dit document.

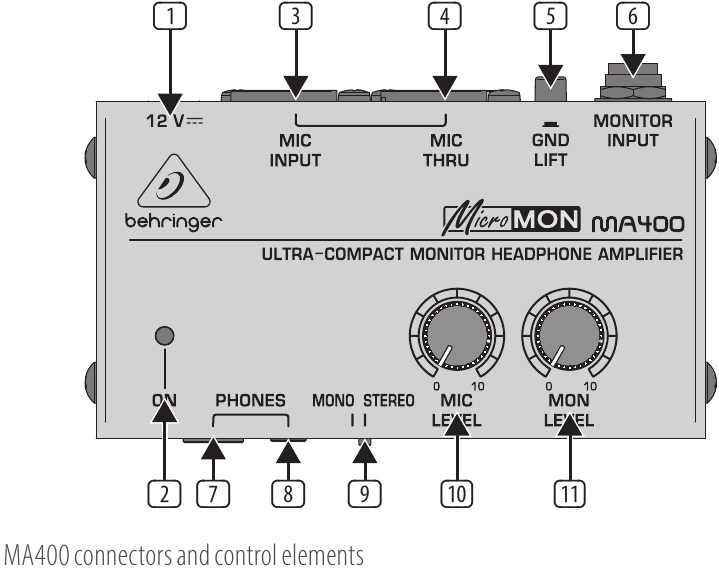

Aansluitingen en bedieningselementen

Hoge volumes kunnen je gehoor en je hoofdtelefoon beschadigen. Voordat je de MA400 gebruikt, draai je de regelaars MIC LEVEL en MON LEVEL op 0 (nul).

12 V connector: Gebruik de 12 V-connector om de voedingseenheid aan te sluiten op de MA400. Als je de voedingseenheid aansluit op het elektriciteitsnet, wordt de MA400 automatisch ingeschakeld. Om het apparaat los te koppelen van het elektriciteitsnet, trek je de stekker uit het stopcontact.
ON LED: Zodra het apparaat is aangesloten op het elektriciteitsnet, brandt de ON LED.
MIC INPUT connector: Om een microfoonsignaal naar de MA400 te sturen, heb je een audiokabel nodig met XLR-connectoren.
Aansluiten:
- één XLR-connector in de MIC INPUT-connector
- de andere XLR-connector in de microfoon
MIC THRU connector: Als je het microfoonsignaal van de MA400 naar een mengpaneel wilt leiden, heb je een audiokabel nodig met XLR-connectoren.
Aansluiten:
- één XLR-connector in de MIC INPUT-connector
- de andere XLR-connector in de microfoon
GND LIFT button: Wanneer je een mengpaneel aansluit op de MA400, houd je deze knop uitgedrukt om een aardverbinding met het mengpaneel te behouden.
Deze verbinding voorkomt dat elektrostatische ladingen je audiosignalen verstoren.
Als er echter een aardlusbrom je audiosignalen verstoort, kun je de aardverbinding tussen de MA400 en het mengpaneel verbreken. Om dit te doen, druk je de GND LIFT button in.
MONITOR INPUT connector: Om een signaal van een mengpaneel of hifi-installatie naar de MA400 te sturen, heb je een audiokabel nodig met ¼" connectoren (ongebalanceerde/stereo TRS of ongebalanceerde/mono TS).
Aansluiten:
- één XLR-connector in de MIC INPUT-connector
- de andere ¼" connector in de AUX SEND van een mengpaneel of, als alternatief, de uitgang van een hifi-installatie
1/4" PHONES connector: Om een hoofdtelefoon aan te sluiten op de MA400, gebruik je de 1/4" of, als alternatief, de 1/8" PHONES connector.
1/8" PHONES connector: Om een hoofdtelefoon aan te sluiten op de MA400, gebruik je de 1/4" of, als alternatief, de 1/8" PHONES connector.

Gebruik niet tegelijkertijd beide PHONES-connectoren.

MONO / STEREO switch: Gebruik deze schakelaar om het type mengpaneel- of hifi-signaal te specificeren dat de MA400 ontvangt. Als je:
- een TS-connector hebt aangesloten op de MONITOR INPUT, ontvangt de MA400 een monosignaal. Druk deze schakelaar naar MONO.
- een TRS-connector hebt aangesloten op de MONITOR INPUT, ontvangt de MA400 een stereosignaal. Druk deze schakelaar naar STEREO.
MIC LEVEL control: Om het volume van het microfoonsignaal aan te passen, draai je deze regelaar langzaam naar 0 (minimumvolume) of, als alternatief, 10 (maximumvolume).
MON LEVEL control: Om het volume van het mengpaneel- of hifi-signaal aan te passen, draai je deze regelaar langzaam naar 0 (minimumvolume) of, als alternatief, 10 (maximumvolume).

SERIENUMMER: Om je apparaat te registreren, gebruik je het serienummer dat zich aan de onderkant van de MA400 bevindt.

Belangrijke veiligheidsinstructies

RISICO OP ELEKTRISCHE SCHOK!
NIET OPENEN!

Aansluitingen die met dit symbool zijn gemarkeerd, voeren elektrische stroom van voldoende sterkte om een risico op elektrische schok te vormen. Gebruik uitsluitend professionele luidsprekerkabels van hoge kwaliteit met vooraf geïnstalleerde ¼" TS- of twist-locking-stekkers. Alle andere installatie- of modificatiewerkzaamheden mogen uitsluitend worden uitgevoerd door gekwalificeerd personeel.

Dit symbool waarschuwt je, waar het ook staat, voor de aanwezigheid van ongeïsoleerde gevaarlijke spanning in de behuizing - spanning die voldoende kan zijn om een risico op een schok te vormen.

Dit symbool waarschuwt je, waar het ook staat, voor belangrijke bedienings- en onderhoudsinstructies in de bijbehorende documentatie. Lees de handleiding.

Om het risico op elektrische schok te verminderen, mag je de bovenklep (of het achterste gedeelte) niet verwijderen. Er bevinden zich geen onderdelen in het apparaat die door de gebruiker kunnen worden onderhouden. Laat onderhoud over aan gekwalificeerd personeel.

Om het risico op brand of elektrische schok te verminderen, mag je dit apparaat niet blootstellen aan regen en vocht. Het apparaat mag niet worden blootgesteld aan druppelend of opspattend vocht en er mogen geen met vloeistoffen gevulde voorwerpen, zoals vazen, op het apparaat worden geplaatst.

Deze service-instructies zijn uitsluitend bedoeld voor gebruik door gekwalificeerd servicepersoneel. Om het risico op elektrische schok te verminderen, mag je geen andere onderhoudswerkzaamheden uitvoeren dan die welke in de bedieningsinstructies staan. Reparaties moeten worden uitgevoerd door gekwalificeerd servicepersoneel.

Lees deze instructies.
Bewaar deze instructies.
Neem alle waarschuwingen in acht.
Volg alle instructies op.
Gebruik dit apparaat niet in de buurt van water.
Maak het apparaat alleen schoon met een droge doek.
Blokkeer geen ventilatieopeningen. Installeer het apparaat in overeenstemming met de instructies van de fabrikant.
Installeer het apparaat niet in de buurt van warmtebronnen zoals radiatoren, warmteroosters, kachels of andere apparaten (inclusief versterkers) die warmte produceren.
Omzeil de veiligheidsfunctie van de gepolariseerde of geaarde stekker niet. Een gepolariseerde stekker heeft twee pinnen waarvan de ene breder is dan de andere. Een geaarde stekker heeft twee pinnen en een derde aardingspin. De brede pin of de derde pin zijn bedoeld voor je veiligheid. Als de meegeleverde stekker niet in je stopcontact past, raadpleeg dan een elektricien om het verouderde stopcontact te vervangen.
Bescherm het netsnoer tegen betrapping of beknelling, met name bij stekkers, stopcontacten en het punt waar ze uit het apparaat komen.
Gebruik uitsluitend hulpstukken/accessoires die door de fabrikant zijn gespecificeerd.
Gebruik het apparaat uitsluitend met de kar, standaard, statief, beugel of tafel die door de fabrikant is gespecificeerd of die bij het apparaat wordt verkocht. Als er een kar wordt gebruikt, wees dan voorzichtig bij het verplaatsen van de combinatie kar/apparaat om letsel door kantelen te voorkomen.
Koppel dit apparaat los tijdens onweer of wanneer het gedurende lange tijd niet wordt gebruikt.
Laat al het onderhoud over aan gekwalificeerd servicepersoneel. Onderhoud is vereist wanneer het apparaat op enigerlei wijze is beschadigd, zoals een beschadigd netsnoer of stekker, vloeistof is gemorst of voorwerpen in het apparaat zijn gevallen, het apparaat is blootgesteld aan regen of vocht, niet normaal werkt of is gevallen.
Het apparaat moet worden aangesloten op een WANDCONTACTDOOS met een beschermende aardverbinding.
Wanneer de NETSTEKKER of een apparaatkoppeling wordt gebruikt als ontkoppelingsinrichting, moet de ontkoppelingsinrichting gemakkelijk bedienbaar blijven.
Niet installeren in een afgesloten ruimte, zoals een boekenkast of iets dergelijks.
Plaats geen bronnen met open vuur, zoals brandende kaarsen, op het apparaat.
Houd rekening met de milieuaspecten van de verwijdering van batterijen. Batterijen moeten worden ingeleverd bij een batterij-inzamelpunt.
Dit apparaat mag worden gebruikt in tropische en gematigde klimaten tot 45°C.
