LET OP!
Voor het vervangen van de stopmof moet eerst de aandrijving van het ventielhuis worden gedemonteerd
en de pendelschotel worden uitgebouwd.
Beschadiging van de zittingcontour!
▶ Bij de demontage van de aandrijving moet het ventiel zich in geopende stand bevinden.
1
→
Ventielhuis
→
Bij stuurfunctie A en I: de onderste stuurluchtaansluiting onder druk van perslucht (5 bar) zetten: Ventiel
gaat open.
→
Op de sleutelvlakken van de nippels of buizen
→
Aandrijving losschroeven van het ventielhuis
→
Perslucht van stuurluchtaansluiting verwijderen.
→
Pendelschotel
uitslaan:
Doorslag ø 3 mm bij spindeldiameter 10 mm en
doorslag ø 5 mm bij spindeldiameter 14 mm.
→
Pendelschotel
→
Alleen bij aandrijvingsgrootte F: Spindelgeleiding
leutel uitschroeven.
→
Alleen bij aandrijvingsgrootten G, H: Spindelgeleiding
Aandrijvingsgrootte F (R)

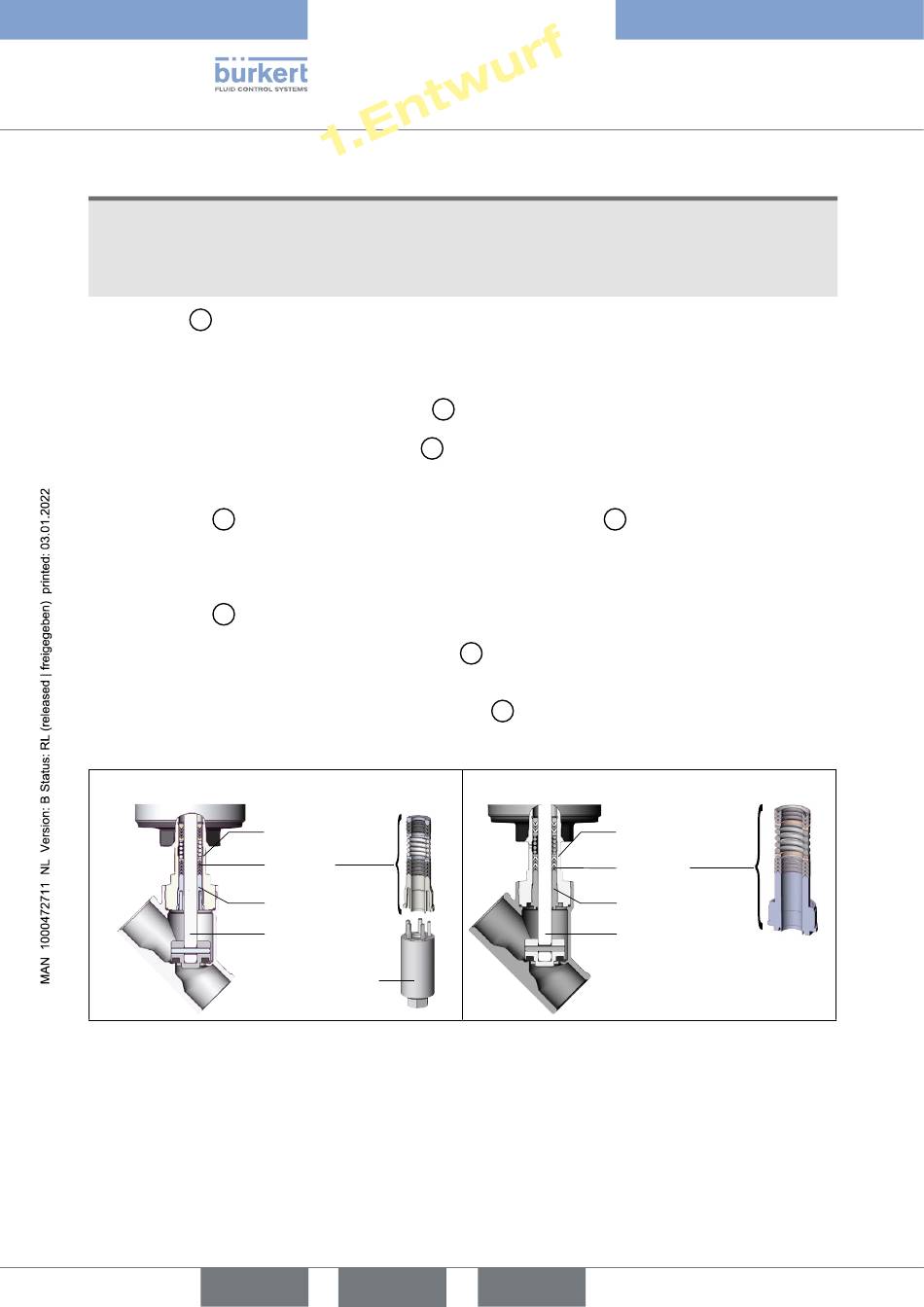

Afbeelding 4: Vervangen van de stopmof
16
spannen in een bevestigingsinrichting (geldt alleen voor nog niet ingebouwde ventielen).
3
met behulp van een prisma ondersteunen, steekpen
3
eraf trekken.
Stopmofpijp
Stopmof
Spindelgeleiding
Spindel
Montagesleutel
