Type 2000, 2006, 2012
Veranderen van de pendelschijf
set proces klep

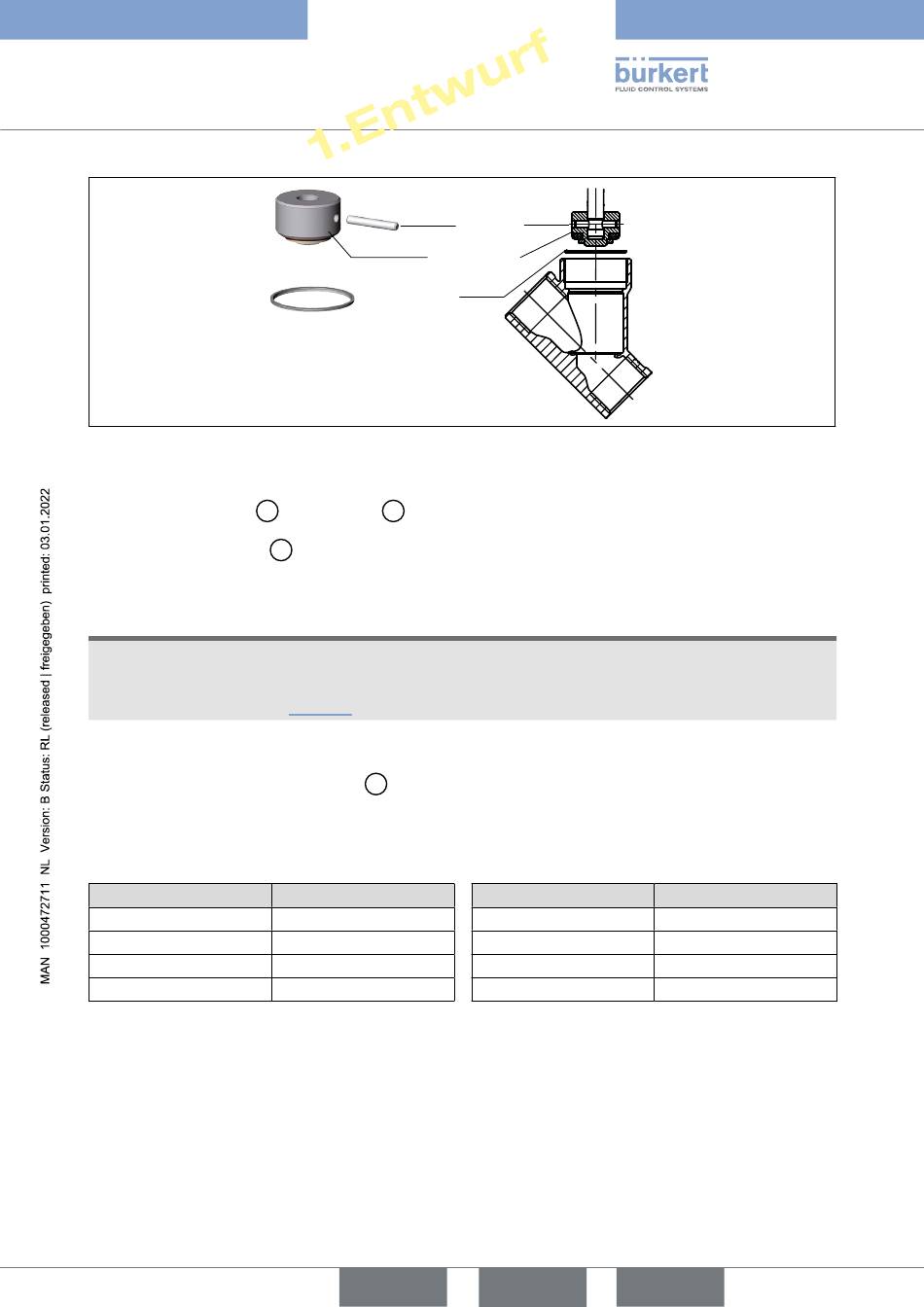

Afbeelding 5: Vervangen van de ventielset
→
Steekpenboringen aan pendelschotel aan beide kanten met beitel of centerpons dichten.
→
Oude grafietdichting
→
Nieuwe grafietdichting
→
Alleen bij VA-huis: Smeer de nippel of de pijpschroefdraad (bijv. Klüberpaste UH1 96-402).
LET OP!
Beschadiging van de zittingcontour!
▶ Bij inbouwen erop letten dat de zittingcontour niet wordt beschadigd.
▶ Aandraaimoment volgens "Tabel 4" in acht nemen.
→
Bij stuurfunctie A en I: De onderste stuurluchtaansluiting onder druk van perslucht (5 bar) zetten:
→
Ventielaandrijving met nippel of buis
→
Ventiel op functie en dichtheid controleren.
Aandraaimomenten voor inschroeven van de nippels of buis in het ventielhuis
DN [mm]
15
20
25
32
Tabel 4:
Aandraaimomenten ventielhuis
Pendelschotel
Grafietdichting
5
1
uit ventielhuis
voorzichtig verwijderen.
5
aanbrengen.
6
in het huis schroeven.
Aandraaimoment [Nm]
45
50
60
65
français
Steekpen
DN [mm]
40
50
65
Nederlands
Aandraaimoment [Nm]
65
70
70
english
