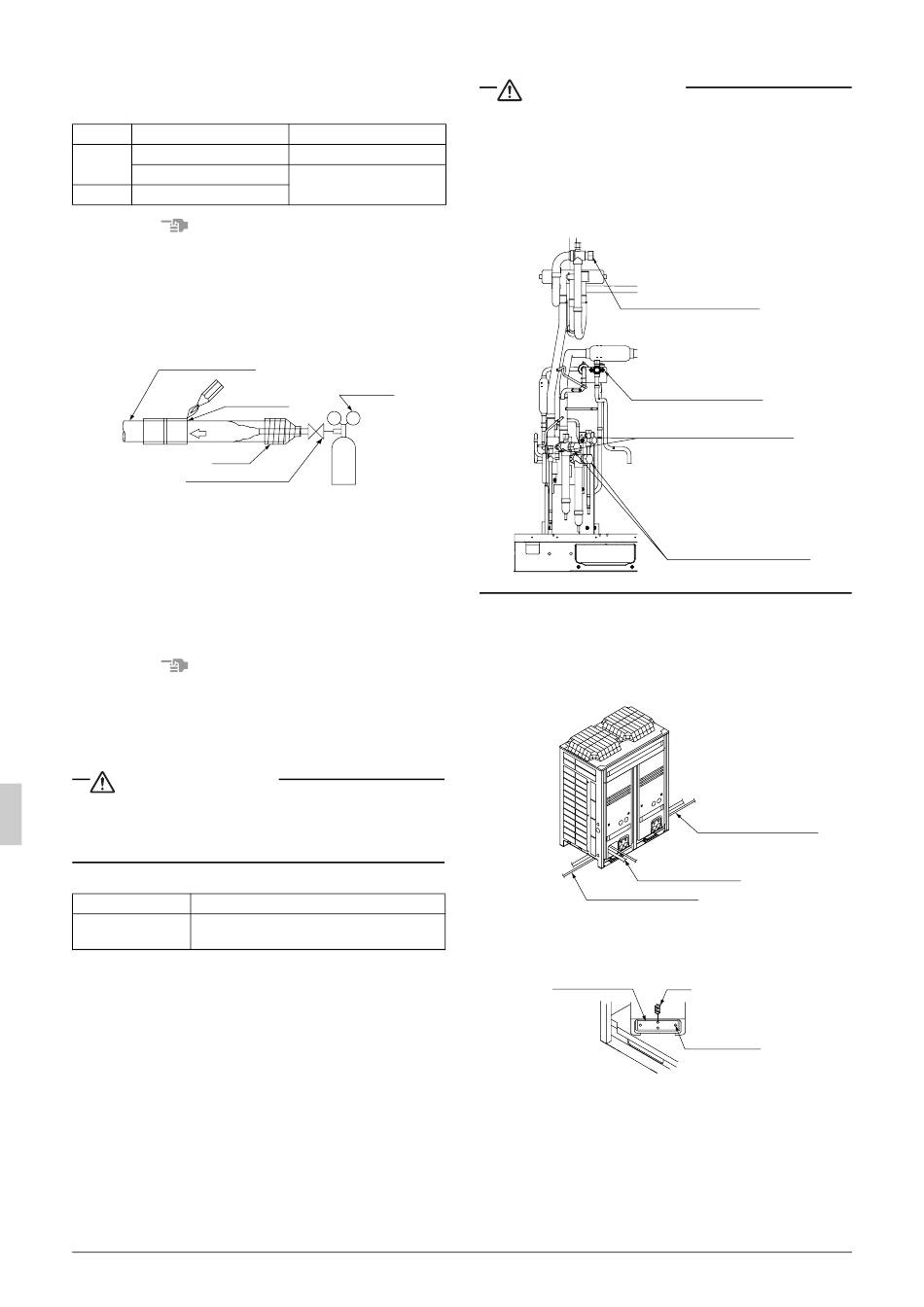

6-2 Beveiliging tegen verontreiniging bij het
installeren van leidingen
Bescherm de leidingen om het binnendringen van vocht, stof en vuil,
enz. in de leidingen te voorkomen.
Plaats
Installatieperiode
Meer dan een maand
Buiten
Minder dan een maand
Binnen
Ongeacht de periode
Opemerking
Wees speciaal voorzichtig om te voorkomen dat vuil of stof binnen-
dringt bij het duwen van leidingen door gaten in muren en bij het naar
buiten duwen van leidinguiteinden.
6-3 Aansluiten van de leidingen
• Zorg ervoor bij het solderen stikstofpermutatie of stikstofinblazing uit te
voeren.
Koelmiddelleiding
Plaats voor
solderen
Stikstofgas
Tape
Praktische afsluiter
Solderen zonder het uitvoeren van stikstofpermutatie of stikstofin-
blazing in de leidingen veroorzaakt grote hoeveelheden oxidatie-
film in de leidingen dat afsluiters en compressoren in het
koelsysteem nadelig beïnvloedt en normaal functioneren verhin-
dert.
• De drukregelaar voor de stikstof die ontsnapt wanneer het solde-
ren wordt uitgevoerd, moet op 0,02 MPa worden ingesteld (onge-
2
veer 0,2 kg/cm
: deze druk is zodanig dat u de stikstof licht tegen
uw wang voelt blazen).
Opemerking
Gebruik geen anti-oxidanten bij het solderen van leidingkoppelingen.
Leidingen kunnen door restanten verstopt raken waardoor appara-
tuur defect kan raken.
6-4 Installatie van de droger
VOORZORGSMAATREGEL
Bij dit product moet ter plaatse een droger op de vloeistofleiding wor-
den geïnstalleerd.
(Gebruik van het apparaat zonder dat er een droger is geïnstalleerd,
kan resulteren in een defect.)
Kies een droger uit de volgende tabel:
Model
Vereiste droogkern (aanbevolen type)
160g (gelijk aan 100% moleculaire filtering)
LRYEQ16AY1
(DML164/DML164S : gemaakt door Danfoss)
• Sluit de droger naar de vloeistofleiding aan op de koelingkant.
• Installeer de droger in horizontale richting, indien mogelijk.
• Installeer de droger zo dicht mogelijk bij de buitenunit.
• Verwijder de drogerkap even voor het solderen (om absorberen
van vocht uit de lucht te voorkomen).
• Volg voor het solderen van de droger de instructies in de handlei-
ding van de droger op.
• Repareer eventuele verbranding van de drogerverf die tijdens het
solderen van de droger optreedt. Neem contact op met de fabri-
kant voor verdere informatie over de verf die u nodig hebt voor de
reparatie.
• Voor sommige drogermodellen wordt een bepaalde stromings-
richting voorgeschreven.
Stel de stromingsrichting in overeenkomstig de aanwijzingen in
de handleiding van de droger. (Het vloeibaar koelmiddel vloeit
van de buitenunit naar de binnenunit.)
8
Beschermingsmethode
Leiding dichtklemmen
Leiding dichtklemmen of
met tape afplakken
Regelaar
Stikstofgas
6-5 De koelmiddelleidingen aansluiten
VOORZORGSMAATREGEL
• In aanvulling op de gas- en vloeistofafsluiters is dit apparaat voor-
zien van een onderhoudsafsluiter (zie de onderstaande afbeel-
ding).
• Bedien de onderhoudsafsluiter niet.*
(De fabrieksinstelling voor de onderhoudsafsluiter is "open." Tij-
dens gebruik moet deze afsluiter altijd in de geopende stand
staan. Wanneer u het apparaat gebruikt met de afsluiter in de
gesloten stand, kan de compressor defect raken.)
* Onderhoudsafsluiter
* Onderhoudsafsluiter
Afsluiter vloeistofzijde
(geleverd bij onderhoudspoort)
1.
Richting voor het naar buiten brengen van de leidingen
De lokale leidingen tussen de units kunnen aan de voorzijde of aan
de zijkanten aangesloten worden (via de bodem naar buiten geleid
worden), zoals getoond in onderstaande afbeelding.
Bij het naar buiten leiden via de bodem, de uitdrukopening in het bodemframe
gebruiken.
Aansluiting voorkant
Aansluiting linkerzijde
Voorzorgsmaatregelen bij het uitboren van uitdrukopeningen
• Open een uitdrukopening in het basisframe door de 4 holten
eromheen met een 6 mm boor uit te boren.
Uitdrukopening
• Voorkom beschadiging van de behuizing.
• Na het uitkloppen van de openingen wordt het aanbevolen ruwe
gedeelten bij te werken en deze te verven met reparatieverf om
roestvorming te voorkomen.
• Bij het leiden van elektrische bedrading door de uitdrukopenin-
gen, de bedrading met een pijp of moffen beschermen om
beschadiging van de bedrading te voorkomen.
Afsluiter gasaanvoerzijde
(geleverd bij onderhoudspoort)
Aansluiting rechterzijde
Boor
Hol deel
(4 plaatsen)
Nederlands
