• Bij het leiden van elektrische bedrading door de uitdrukopenin-
gen, de bedrading met een pijp of moffen beschermen om
beschadiging van de bedrading te voorkomen.
• Wanneer de mogelijkheid bestaat dat kleine dieren het systeem
binnendringen, alle openingen afdichten (gearceerde delen) met
materiaal (niet meegeleverd).
Uitdrukopening
(Voor kabels met lage spanning)
Uitdrukopening
(Voor kabels met hoge spanning)
Oneffenheden

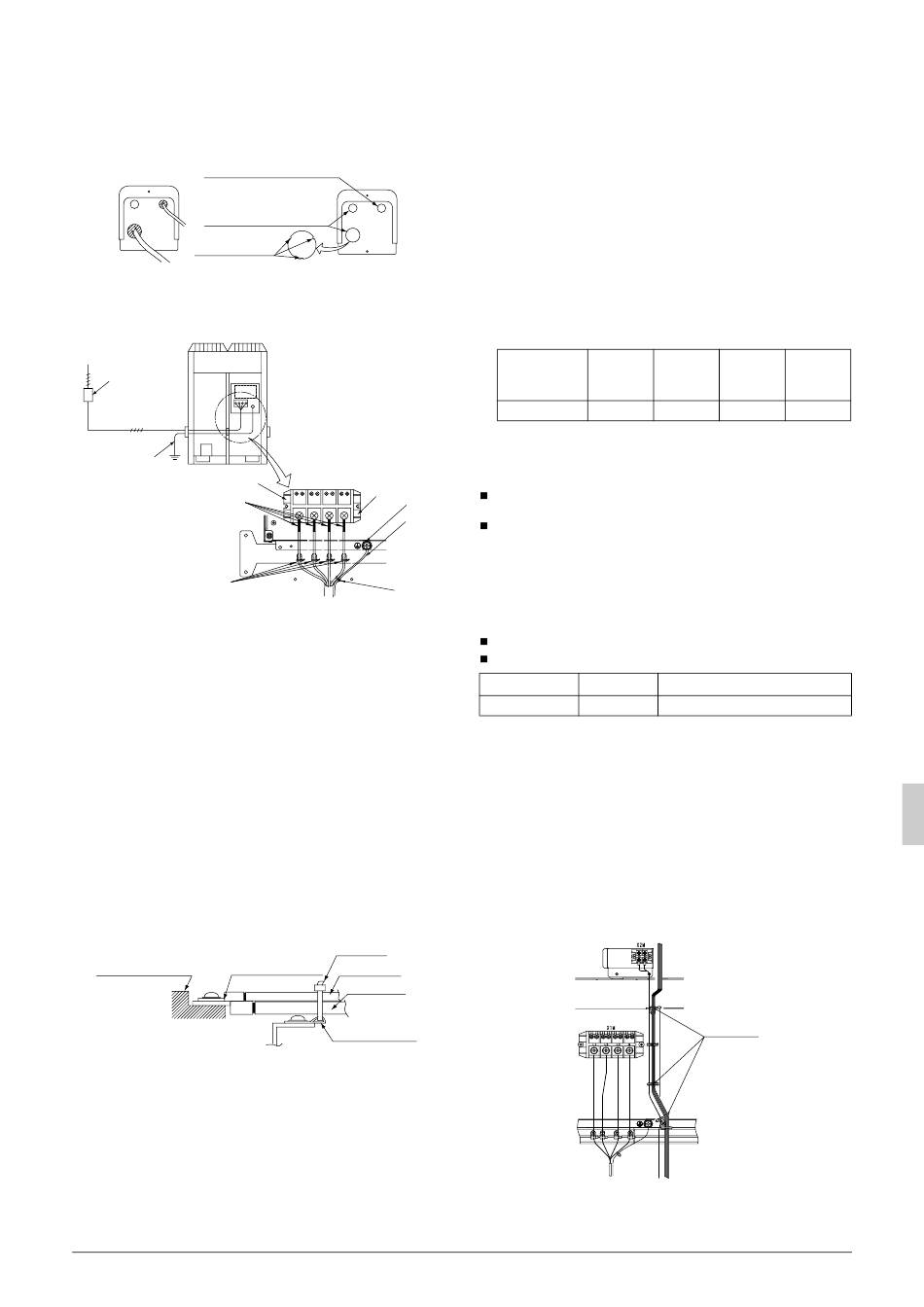

7-3 Aansluiten van de voedingskabels
〈Aansluiten van de voedingskabels〉
1
2
B
3
5
6
1 Voeding (3 fasen 380~415)
2 Overbelasting-circuitonderbreker (aardlekschakelaar), loskoppe-
lingsschakelaar alle polen
3 Aardkabel
4 Aansluitingenblok voeding
5 Isolatiemoffen monteren
6 Bevestig de voedingskabels voor respectievelijk fase L1, L2, L3
en N, met de bijgeleverde klem (1) aan de harsklem.
7 Bevestig de aardkabel aan de voedingskabel (fase N) met de bij-
geleverde klem (1).
8 Aardkabel
Leg de kabels zo dat de aardkabel niet in contact komt met de
aansluitkabels van de compressor. Anders kan er ruis worden
opgewekt die een nadelige invloed heeft op andere apparatuur.
9 Aardingsaansluitpunt
10 • Wanneer twee kabels op één enkel aansluitpunt worden aan-
gesloten, zodanig aansluiten dat de draadoogcontacten met
de achterkant tegenover elkaar komen te staan.
• Zorg er eveneens voor dat de dunste kabel bovenaan komt en
zet de twee kabels tegelijkertijd vast aan de kunststof haak met
behulp van de meegeleverde klem (1).
Crip style terminal
Aansluitingenblok
Nederlands
4
10
L 1
L 2
L 3
N
9
8
7
Klem (1)
Kabel: dun
Kabel: dik
Kunststof haak
Voedingscircuit, beveiligingsinrichtingen en bedradingsvereis-
ten (X1M~X4M aansluitingenblok)
• Voor aansluiting van het apparaat moet een voedingscircuit wor-
den geïnstalleerd (zie onderstaande tabel). Dit circuit moet bevei-
ligd worden met de vereiste beveiligingsinrichtingen, bijv. een
hoofdschakelaar, een vertragingszekering voor elke fase en een
aardlekschakelaar.
• Wanneer een aardlekschakelaar wordt toegepast, moet dit een
snelle (1 seconde of minder) 200mA-aardlekschakelaar zijn.
• Gebruik alleen koperen geleiders.
• Gebruik een geïsoleerde kabel voor de voedingskabel.
• Kies het type voedingskabel en de diameter in overeenstemming
met de betreffende plaatselijk en landelijk geldende bepalingen.
• De specificaties voor te gebruiken bedrading voldoen aan
IEC60245.
• Gebruik kabels van het type H05VV bij het gebruik van omman-
telde leidingen.
• Gebruik kabels van het type H07RN-F wanneer geen omman-
telde leidingen worden gebruikt.
Fase en
frequentie
φ3, 50Hz
LRYEQ16AY1
Attentiepunt betreffende de kwaliteit van de publieke stroom-
voorziening
Deze apparatuur voldoet aan respectievelijk:
(1)
EN/IEC61000-3-11
, mits de systeemimpedantie Z
of gelijk aan Z
en
max
(2)
EN/IEC61000-3-12
, mits het kortsluitvermogen S
of gelijk aan de minimum S
sc
bij het interfacepunt tussen de gebruikerstoevoer en het publieke
systeem. Het is de verantwoordelijkheid van de installateur of de
gebruiker van de apparatuur om ervoor te zorgen dat, zo nodig na
overleg met de beheerder van het distributienet, de apparatuur enkel
wordt aangesloten op een voeding met respectievelijk:
Z
minder dan of gelijk aan Z
sys
S
groter dan of gelijk aan de minimum S
sc
Z
(Ω)
max
LRYEQ16AY1
0,24
(1) Europese/Internationale Technische Standaard die de limieten
instelt voor spanningsveranderingen.
Spanningsschommelingen en flikkeringen in publieke laagspan-
ning-voedingssystemen voor apparatuur met een nominale
stroomsterkte van ≤ 75A.
(2) Europese/Internationale Technische Standaard die de limieten
instelt voor harmonische stromen die geproduceerd worden door
apparatuur aangesloten op publieke laagspanningssystemen
met een ingangsstroom van > 16A en ≤ 75A per fase.
Aansluiten van de werkingsuitgangskabels
• Sluit de werkingsuitgangskabels aan op het X2M aansluitingen-
blok en klem ze vast zoals aangegeven in de volgende afbeel-
ding:
Minimum
Aanbev-
Voltage
circuit
olen zek-
amp.
eringen
380-415V
35,2A
40A
minder is
sys
groter is dan
sc
waarde
en
max
waarde.
sc
minimum S
waarde
sc
1038KVA
Klem (1)
13
