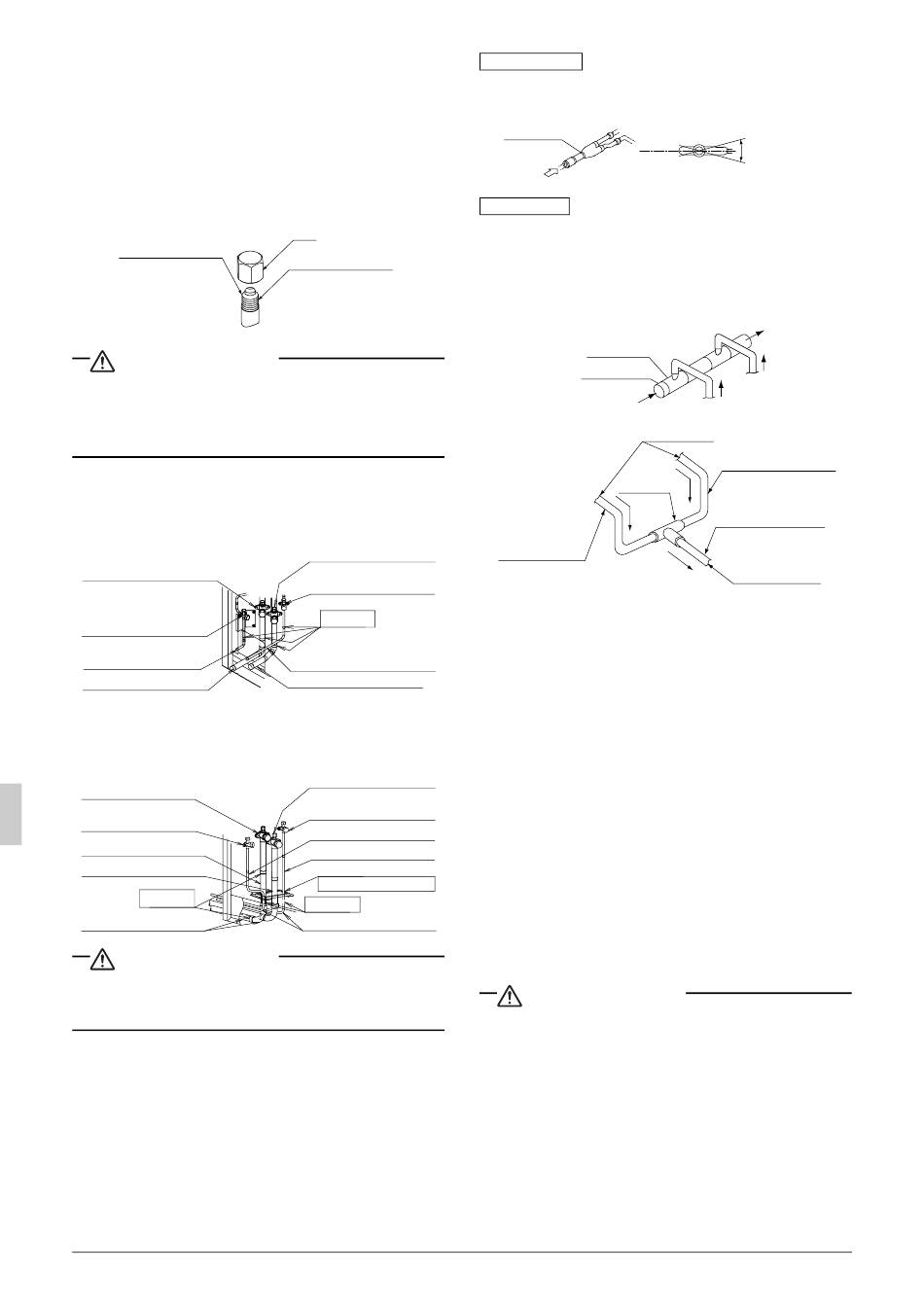

〈Voorzorgsmaatregelen bij het werken aan de onderhoudsaan-
sluiting〉
• Gebruik een vulslang met een drukstang bij het werken aan de
onderhoudsaansluiting.
• Bij de montage van de dop moet schroefborgmiddel op de
schroefdraad worden aangebracht.
• Breng geen schroefborgmiddel (voor gebruik met wartelmoeren)
op het afdichtingsgedeelte aan.
• Maak de dop stevig vast nadat de werkzaamheden zijn voltooid.
Zie "Gebruik van de afsluiters" voor het aantrekkoppel van de
dop.
Afdichtingsgedeelte
Breng geen
schroefborgmiddel
aa,
VOORZORGSMAATREGEL
Breng een schroefborgmiddel op het afsluiterafdekkingmonta-
gedeel en de schroefdraad van de onderhoudsaansluiting aan.
Het is anders mogelijk dat er condenswater binnendringt en bevriest.
Dit kan tot gevolg hebben dat koelmiddelgas lekt of de compressor
foutief werkt omdat de dop vervormd of beschadigd wordt.
3.
Aansluiten van de koelmiddelleidingen op de buitenunits
Bij aansluiting aan de voorzijde
Verwijder de afdekkap voor de afsluiter.
[2] Afsluiter gaszijde
(Airconditioner)
[1] Afsluiter vloeistofzijde
(Airconditioner)
Aansluitstuk vloeistofzijde (1)
Aansluitstuk gaszijde (1)
Bij aansluiting aan zijkant (onderzijde)
Open de uitdrukopening op het bodemframe en routeer de leidingen
onder het bodemframe.
[2] Afsluiter gaszijde
(Airconditioner)
[1] Afsluiter vloeistofzijde
(Airconditioner)
Aansluitstuk gaszijde (3)
Aansluitstuk gaszijde (4)
Solderen
Leidingen gaszijde (niet meegeleverd)
VOORZORGSMAATREGEL
• Controleer of de plaatselijke leidingen niet in contact komen met
overige leidingen, het bodemframe of de zijpanelen van het appa-
raat.
〈Voorzorgsmaatregelen voor de leidingen〉
Voer het aftakken van de leidingen uit terwijl u rekening houdt met de
volgende punten.
10
Dop
Schroefdraad
Breng een
schroefborgmiddel
aan
[3] Afsluiter gaszijde
(Koelkast)
[4] Afsluiter vloeistofzijde
(Koelkast)
Solderen
Aansluitstuk vloeistofzijde (2)
Aansluitstuk gaszijde (2)
[3] Afsluiter gaszijde
(Koelkast)
[4] Afsluiter vloeistofzijde
(Koelkast)
Aansluitstuk vloeistofzijde (3)
Aansluitstuk vloeistofzijde (4)
Uitdrukopening
Druk de uitdrukopening
Solderen
Leiding gaszijde (niet meegeleverd)
Vloeistofleiding
• Bij aftakking van de vloeistofleiding een Y-koppelstuk gebruiken
en dit horizontaal laten lopen. Dit om een ongelijkmatige stroming
van koelmiddel te voorkomen..
Horizontaal
Y-koppelstuk
oppervlak
A
Gasleidingen
• Bij aftakking van de gasleiding een T-koppelstuk gebruiken en de
aftakking zo uitvoeren dat de afgetakte leiding zich boven de
hoofdleiding bevindt (zie de onderstaande afbeelding). Dit om
achterblijven van koelmiddelolie in de binnenunit te voorkomen
wanneer deze niet in bedrijf is.
• Gebruik een T-koppelstuk voor de gasaftakking en verbind dit
vanaf boven met de hoofdleiding.
T-koppelstuk
Hoofdleiding
Binnen unit
T-koppelstuk
Leidingaftakking
Laat de leiding
naar beneden lopen
• Zorg dat het horizontale gedeelte van de gasleiding schuin naar
beneden loopt naar de buitenunit (zie de bovenstaande afbeel-
ding).
• Als de buitenunit zich hoger bevindt, moet er een afsluitinrichting
in de gasleiding worden gemaakt op 5 m intervallen vanaf de bui-
tenunit. Dit zorgt voor een soepele terugkeer van de olie in de lei-
ding die schuin naar boven loopt.
7.
BEDRADING BUITEN HET APPARAAT
Voor elektrische installateurs
• Installeer altijd een aardlekschakelaar. In het product is een
omzetter ingebouwd. Om defect raken van de aardlekschakelaar
te voorkomen, moet de aardlekschakelaar bestand zijn tegen har-
monische interferentie.
• Gebruik het CONVENI-PACK niet voordat de aansluiting van de
koelmiddelleidingen voltooid is, omdat anders de compressor
defect kan raken.
• Verwijder nooit elektrische onderdelen zoals thermistors of sen-
sors bij het aansluiten van de voedingsbedrading of de bestu-
ringsbedrading. De kans bestaat dat de compressor defect raakt
als de airconditioner gebruikt wordt terwijl dergelijke elektrische
onderdelen verwijderd zijn.
VOORZORGSMAATREGEL
• Alle bekabeling buiten het apparaat en alle componenten moeten
door een erkend elektrotechnisch installateur worden geïnstal-
leerd en moeten voldoen aan de ter plaatse en landelijk geldende
voorschriften.
• Gebruik een schone leiding. Gebruik nooit een voedingsbron die
gedeeld moet worden met een ander apparaat.
• Installeer nooit een faseversnellingscondensator. Aangezien dit
apparaat is uitgerust met een gelijkstroom-wisselstroom omzet-
ter, zal door het installeren van een faseversnellingscondensator
niet alleen het effect van de verbetering van de vermogensfactor
tenietgedaan worden, maar kan dit ook ongevallen veroorzaken
door oververhitting van de condensator als gevolg van hoogfre-
quente trillingen.
±30˚ of minder
A-pijl overzicht
Leidingaftakking
Laat de leiding
naar beneden lopen
Hoofdleiding
Laat de leiding
naar beneden lopen
Kant buitenunit
