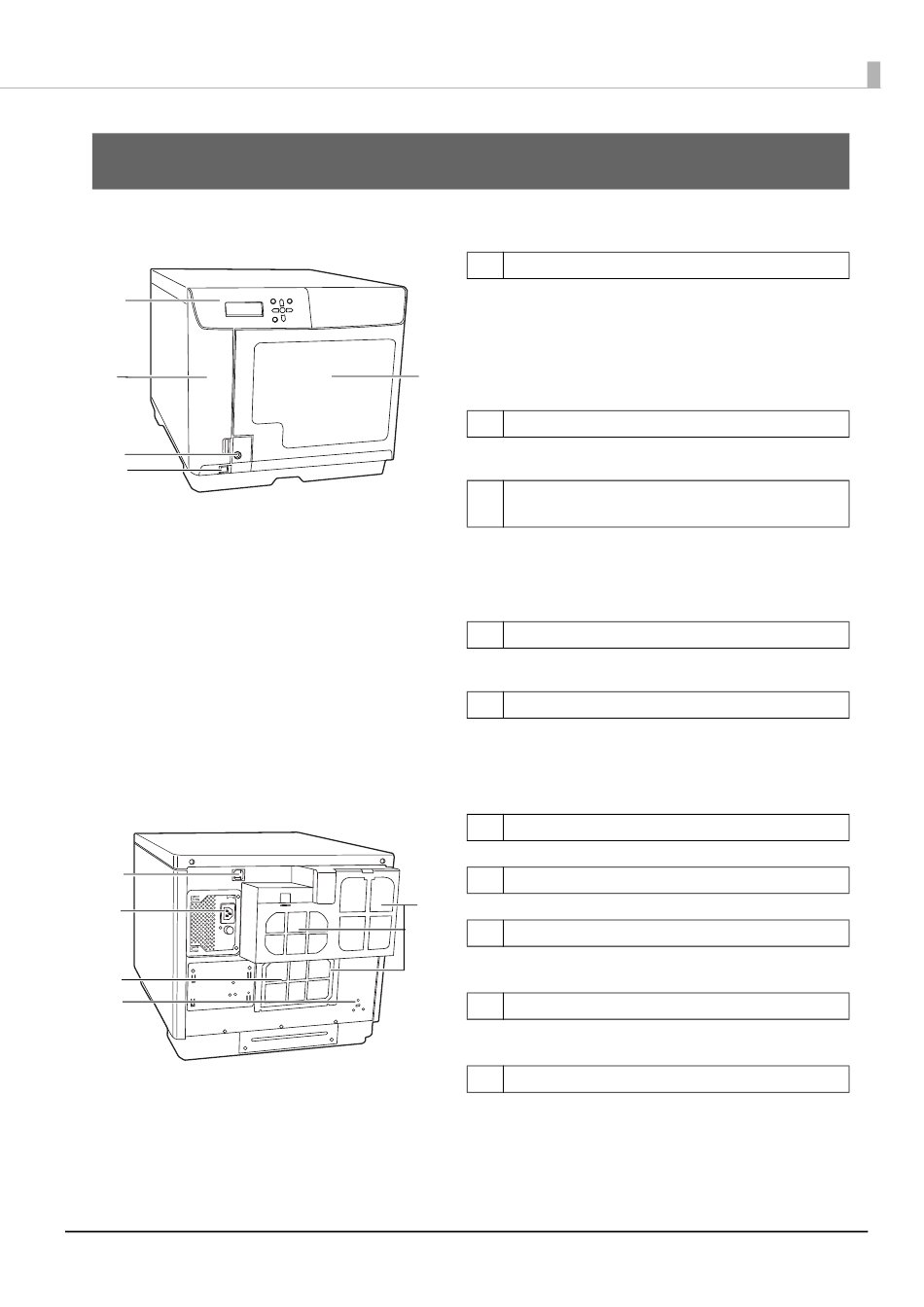

Namen en functies van de onderdelen
Voorzijde
1
2
3
4
Achterzijde
1
2
3
4
1
Bedieningspaneel
Gebruik het bedieningspaneel om dit apparaat
(PP-100N) te bedienen. Op het
bedieningspaneel worden tevens de status van
het apparaat en de menu's weergegeven.
Zie "Bedieningspaneel" op pagina 15 in deze
5
handleiding voor meer informatie over het
bedieningspaneel.
2
Inktcartridgeklep
Open deze klep als u de inktcartridges wilt
plaatsen of vervangen.
3
Vergrendeling van het deurtje van het
schijvencompartiment
Gebruik de sleutel van het deurtje van het
schijvencompartiment om het
schijvencompartiment te vergrendelen en te
ontgrendelen (als de schakelaar van de
beveiligingsvergrendeling aangezet is).
4
De aan/uit-knop
Gebruik deze knop om het apparaat in of uit te
schakelen.
5
Deurtje van het schijvencompartiment
Open het deurtje van het schijvencompartiment
bij het plaatsen en verwijderen van schijven.
1
Aansluiting voor de Ethernet-interface
Hierop sluit u de Ethernet-kabel aan.
2
Aansluiting voor het netsnoer
5
Hierop sluit u het netsnoer aan.
3
Afdekking achterzijde printer
Open deze afdekking alleen als er een schijf in
de printerlade vastzit.
4
Beveiligingssleuf
Hierop kunt u een (apart verkrijgbare) anti-
diefstalkabel aansluiten.
5
Luchtventilatoren
Deze zorgen ervoor dat de warmte uit het
apparaat wordt afgevoerd zodat het apparaat
niet oververhit raakt. Voor een goede ventilatie
moet u de achterzijde van het apparaat
minimaal 10 cm van de muur af plaatsen.
Namen en functies van de onderdelen
13
