Onderhoud (vervolg)
WAARSCHUWING
!
Voer GEEN afstellingen, onderhoud of herstellingen uit terwijl de
motor en het mes draaien. STOP de motor en het mes. Verwijder
de bougiekabel van de bougie en bevestig hem uit de buurt van
de bougie. De onderdelen en de motor zijn HEET. Laat de motor
en de onderdelen voldoende afkoelen, om ernstige brandwonden
te voorkomen. Draag dikke leren handschoenen wanneer u de
maaimessen hanteert of eraan werkt. De messen zijn buitenge-
woon scherp en kunnen ernstige verwondingen veroorzaken.
Onderhoud van de riem
Controleer de staat van de riem tussen de motor en de transmissie
na elke 25 uren gebruik.
De riem van de motor naar de transmissie vervangen
1. Houd u aan de WAARSCHUWING op deze pagina.
2. Verwijder de bevestigingsschroef (F, Figuur 15) van het
riemdeksel (E). Verwijder het deksel. Zie Figuur 15.
3. Verwijder de riem (C) van de transmissiepoelie (D).
4. Kantel de maaier op zijn achterwielen. Kantel hem niet met de
bougie of de carburator naar omlaag.
5. Verwijder de bouten en moeren (B) die het mes (A) bevesti-
gen. Verwijder het mes.
6. Verwijder de riem van de motorpoelie.
7. Leg de nieuwe riem om de motorpoelie. Schuif de riemdoor de
opening in het maaihuis.
8. Bevestig het mes met de bouten en moeren die u in stap
5 verwijderd hebt. Draai de bouten en moeren aan op 30 tot
40 N.m.
9. Leg de nieuwe riem om de transmissiepoelie. Installeer het
riemdeksel en bevestig met de schroeven. Draai stevig vast.
!
C

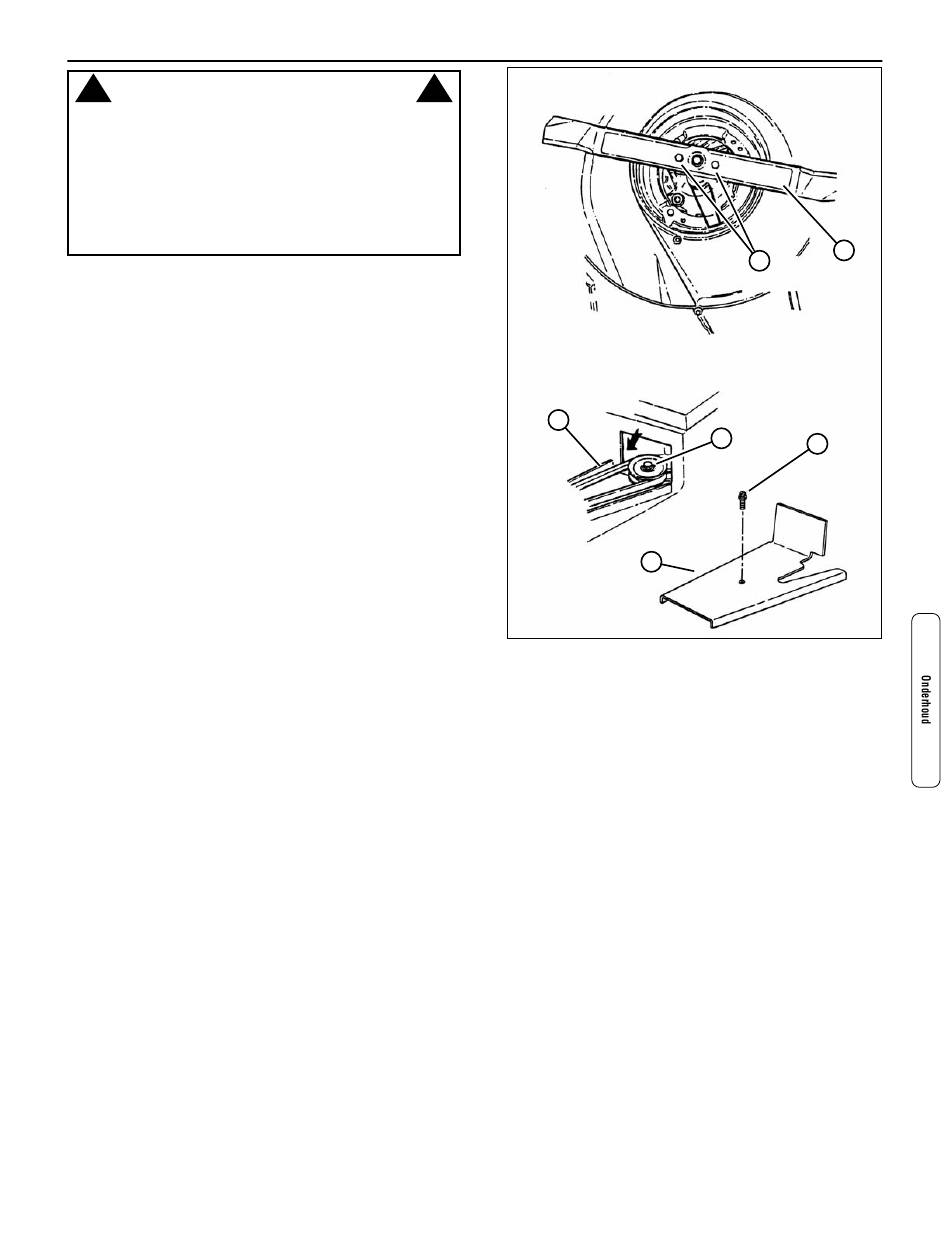

Fig. 15: De drijfriem vervangen
B
D
F
E
A
15
