Stappen
1. Til de vergrendeling omhoog en koppel de kabel van het toetsenbord en van de toetsenbordverlichting los.
2. Trek de mylartape die de schroeven bedekt omhoog.
3. Verwijder de achttien schroeven (M2x2) waarmee de toetsenbordeenheid aan de palmsteuneenheid is bevestigd.
4. Til de toetsenbordeenheid voorzichtig van de palmsteuneenheid.
5. Draai de toetsenbordeenheid om.

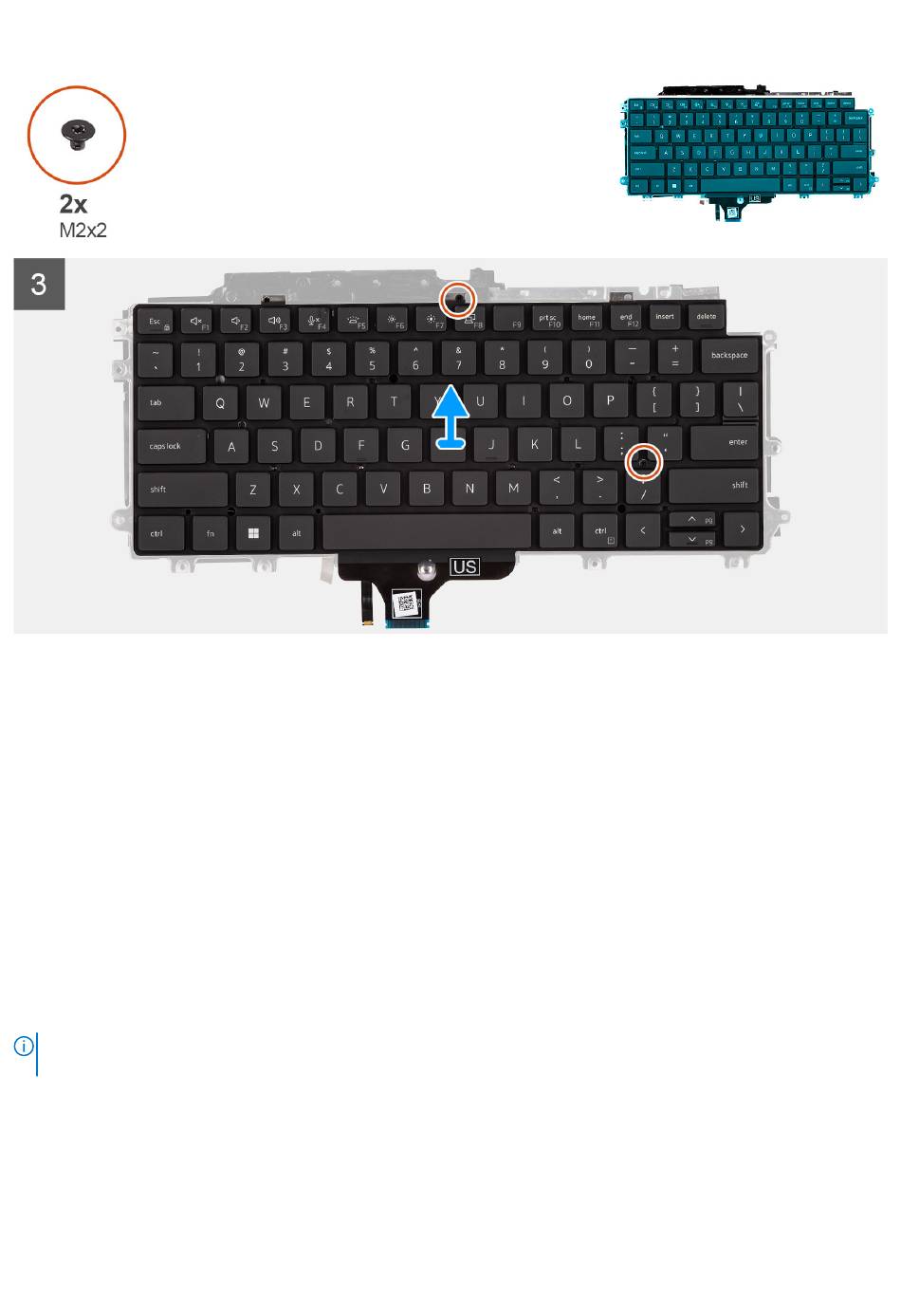

6. Verwijder de twee schroeven (M2x2) waarmee het toetsenbord aan de toetsenbordbeugel is bevestigd.
7. Verwijder het toetsenbord van de toetsenbordbeugel.
De toetsenbordeenheid installeren
Vereisten
Als u een onderdeel vervangt, dient u het bestaande onderdeel te verwijderen alvorens de installatieprocedure uit te voeren.
Over deze taak
OPMERKING:
De systeemkaart kan met de koelplaat eraan vast worden geïnstalleerd om de procedure te vereenvoudigen en de
thermische verbinding tussen de systeemkaart en de koelplaat te behouden.
De volgende afbeelding geeft de locatie van de toetsenbordeenheid aan en biedt een visuele weergave van de installatieprocedure.
