Stappen
1. Plaats de beeldschermeenheid op een schoon en vlak oppervlak.
2. Lijn de palmsteuneenheid uit en plaats deze op de beeldschermeenheid.
3. Gebruik de uitlijningspunten om de beeldschermscharnieren te sluiten.
4. Plaats de twee schroeven (M2.5x4) terug waarmee het linkerbeeldschermscharnier aan de systeemkaart wordt bevestigd.
5. Plaats de twee schroeven (M2.5x4) terug waarmee het rechterbeeldschermscharnier aan de systeemkaart wordt bevestigd.

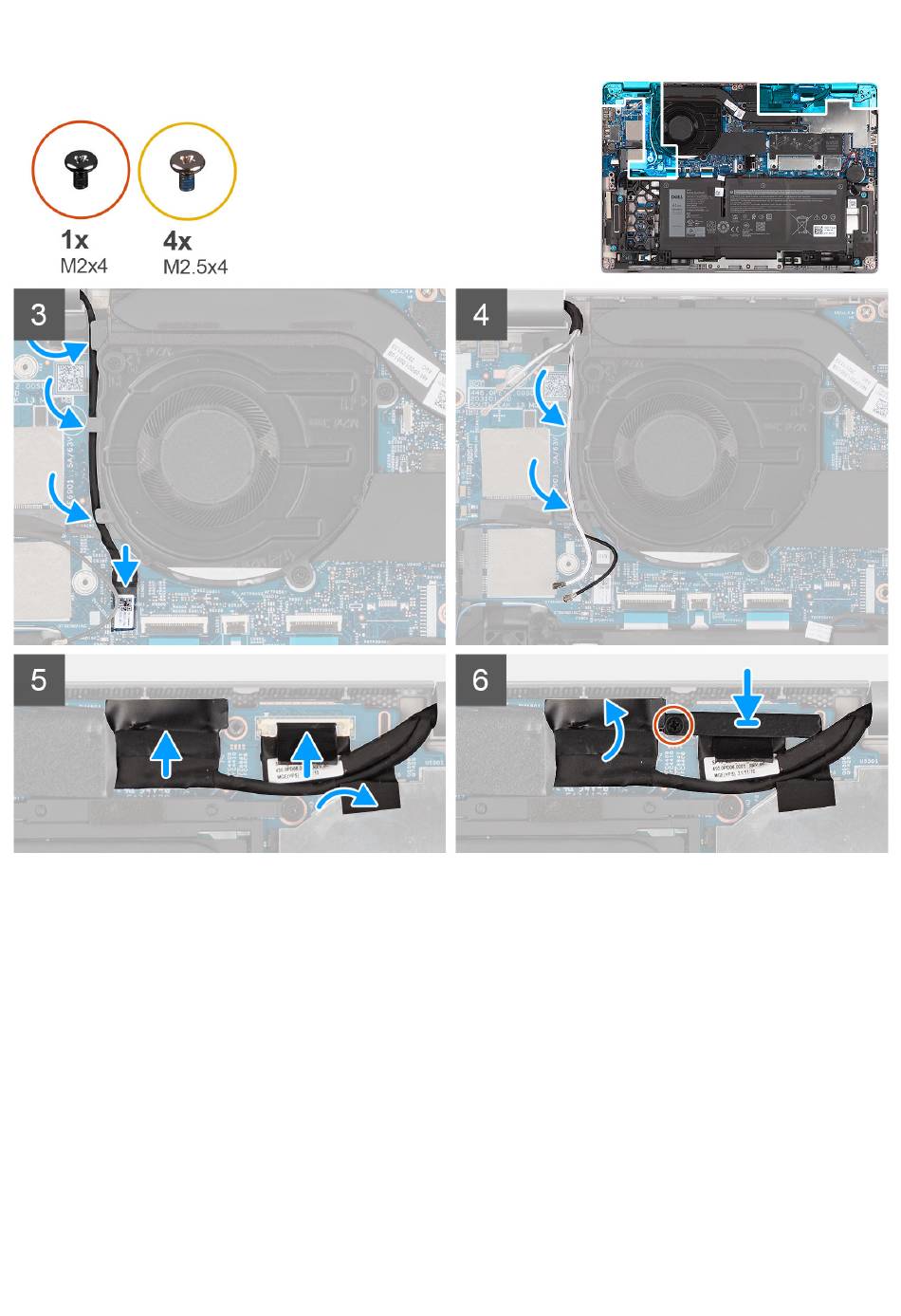

6. Leid de kabel van de sensorkaart onder de ventilator door.
7. Sluit de kabel van de sensorkaart aan op de bijbehorende connector op de systeemkaart.
8. Leid de WLAN-antennekabels door de routeringsgeleiders.
9. Sluit de IR-camerakabel aan op de connector op de systeemkaart, sluit de vergrendeling en breng de tape aan.
10. Sluit de beeldschermkabel aan op de connector op de systeemkaart.
11. Lijn de beugel van de beeldschermkabel uit en plaats deze op de systeemkaart.
12. Plaats de schroef (M2x4) terug waarmee de beugel van de beeldschermkabel wordt bevestigd.
84
Onderdelen verwijderen en plaatsen
