Stappen
1. Plaats de beeldschermeenheid op een schoon en vlak oppervlak.
2. Lijn de palmsteuneenheid uit en plaats deze op de beeldschermeenheid.
3. Gebruik de uitlijningspunten om de beeldschermscharnieren te sluiten.

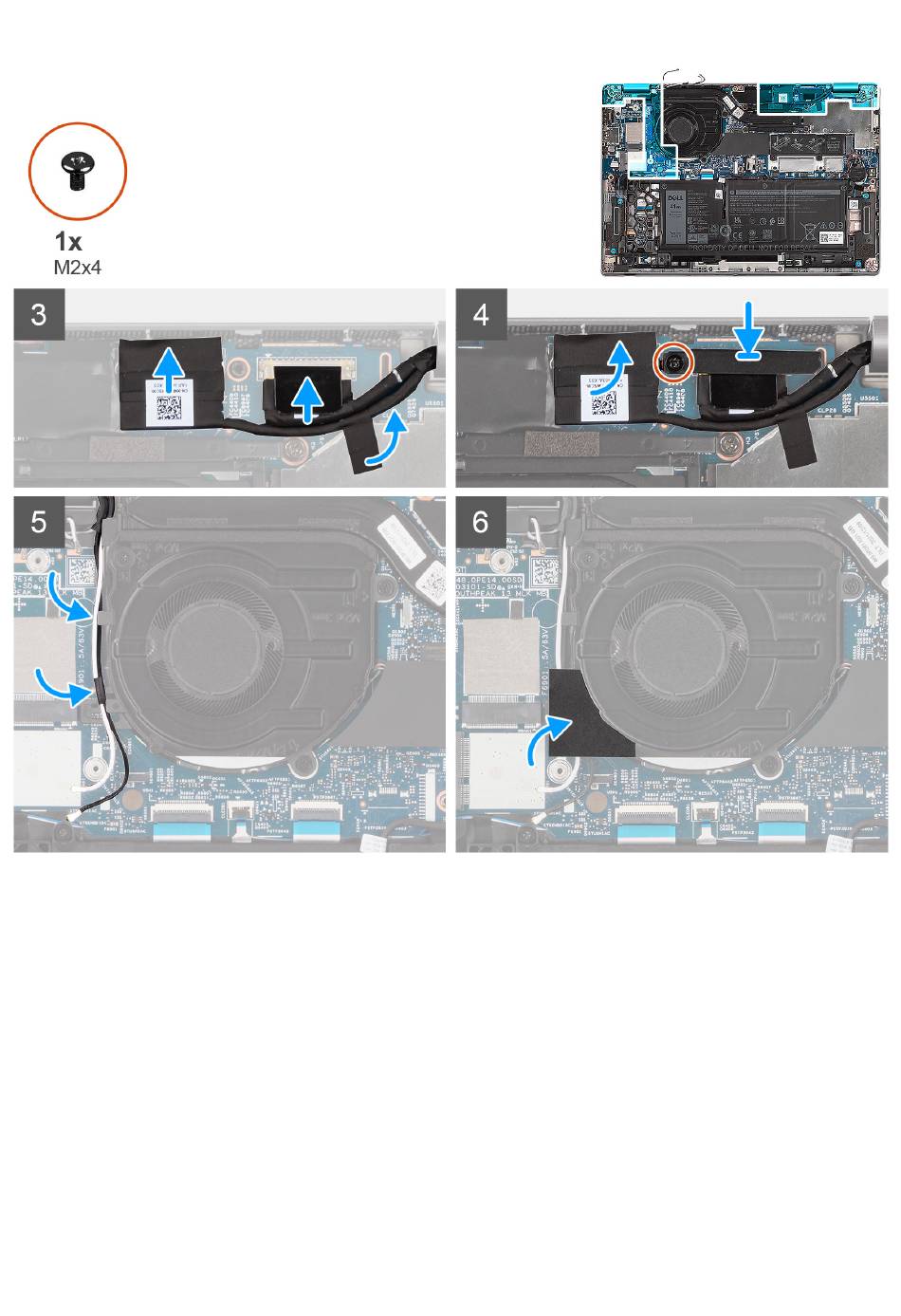

4. Plaats de twee schroeven (M2.5x4) terug waarmee het linkerbeeldschermscharnier aan de systeemkaart wordt bevestigd.
5. Plaats de twee schroeven (M2.5x4) terug waarmee het rechterbeeldschermscharnier aan de systeemkaart wordt bevestigd.
6. Leid de kabels van de WLAN-antenne door de routeringsgeleiders onder de ventilator.
7. Bevestig de mylar-tape om de WLAN-antennekabels op hun plaats te houden.
8. Sluit de kabel van de IR-camera aan op de connector op de systeemkaart, sluit de vergrendeling en bevestig de tape over de
connector.
9. Sluit de beeldschermkabel aan op de connector op de systeemkaart.
10. Lijn de beugel van de beeldschermkabel uit en plaats deze op de systeemkaart.
11. Plaats de schroef (M2x4) terug waarmee de beugel van de beeldschermkabel wordt bevestigd.
