7 Installatie
7.5.1
De hoofdschakelaar van de gasketel
aansluiten

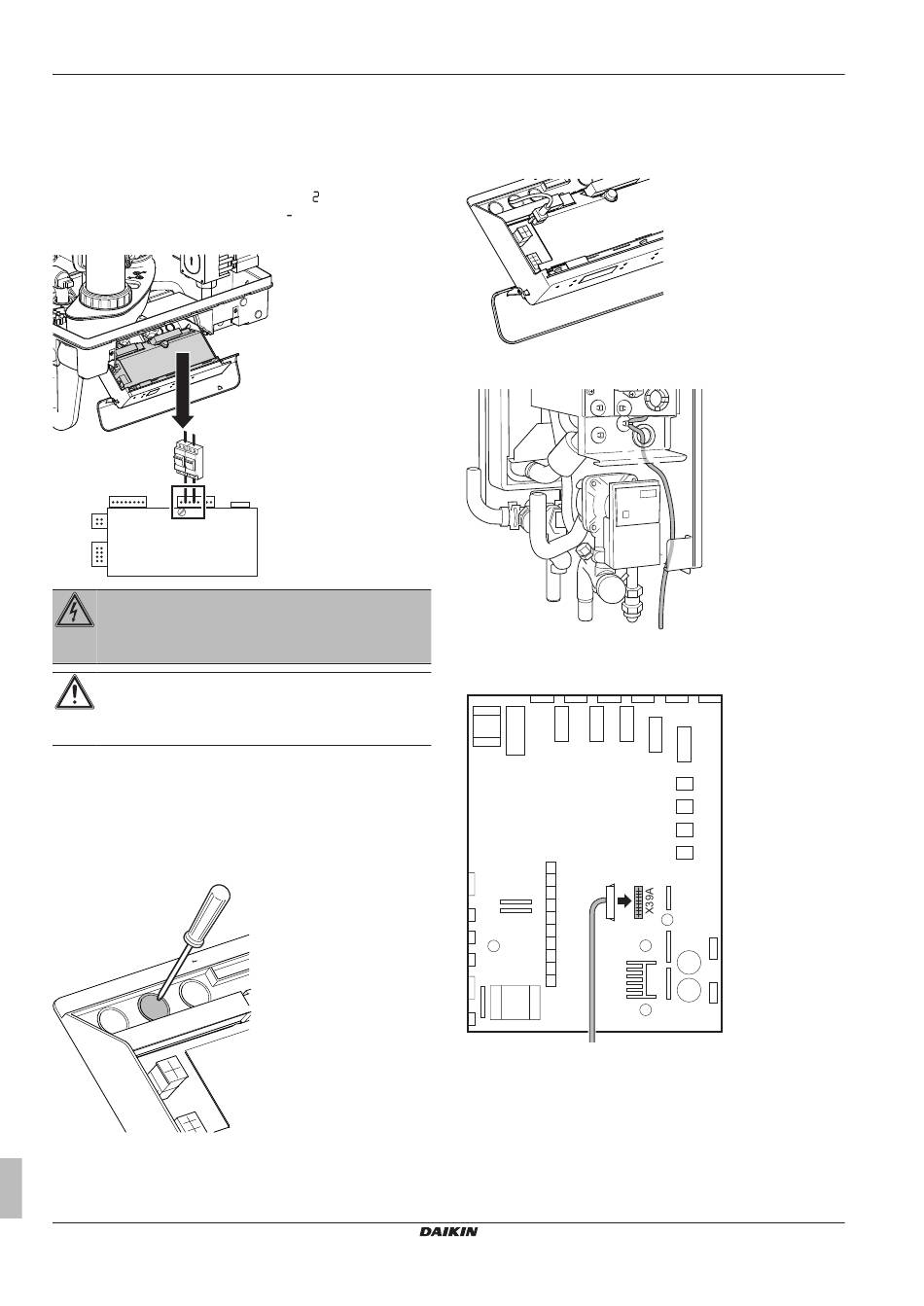

1 Sluit de voedingskabel van de gasketel aan op een zekering (a)
(L: X22 (BRN), N: X24 (BLU)).
2 Sluit de aarding van de gasketel aan op een aardingsklem.
Gevolg: De gasketel voert een test uit. verschijnt op het
servicedisplay. Na de test verschijnt op het servicedisplay
(wachtmodus). De druk in bar wordt weergegeven op het
hoofddisplay.
a
X2
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Een aftakleiding met zekering of een ongeschakelde
aansluiting MAG zich niet verder dan 1 m verwijderd van
het apparaat bevinden.
VOORZICHTIG
Voor installatie in vochtige ruimten is een vaste aansluiting
verplicht. Wanneer er wordt gewerkt aan het elektrisch
circuit, moet de voeding ALTIJD worden geïsoleerd.
7.5.2
De communicatiekabel tussen gasboiler
en binnenunit aansluiten
1 Open de gasketel.
2 Open de schakelkast van de gasketel.
3 Verwijder een uit te kloppen gat in de schakelkast van de
gasketel.
Montagehandleiding en gebruiksaanwijzing
14
4 De (grotere) ketelconnector van de kabel is te groot om door
het uit te kloppen gat te passen. Daarom moet de (kleinere)
binnenunitconnector door de achterzijde van het uit te kloppen
gat worden gevoerd en de kabel volledig erdoor getrokken,
zodat de gasketelconnector zich vlakbij de printplaat van de
gasketel bevindt.
5 Leid de communicatiekabel van de gasketel naar de binnenunit
zoals in de onderstaande figuur.
6 Open het deksel van de schakelkast van de binnenunit.
7 Plug de binnenunitconnector in X39A van de printplaat van de
binnenunit.
8 Sluit het deksel van de schakelkast van de binnenunit.
9 Plug de gasketelconnector in de printplaat van de gasketel.
Daikin Altherma hybride warmtepomp – gasketelmodule
EHYKOMB33AA
4P3530671 – 2013.07
