10 Sluit de schakelkast van de gasketel.
11 Sluit de gasketel.
7.6
De gasleidingen aansluiten
7.6.1

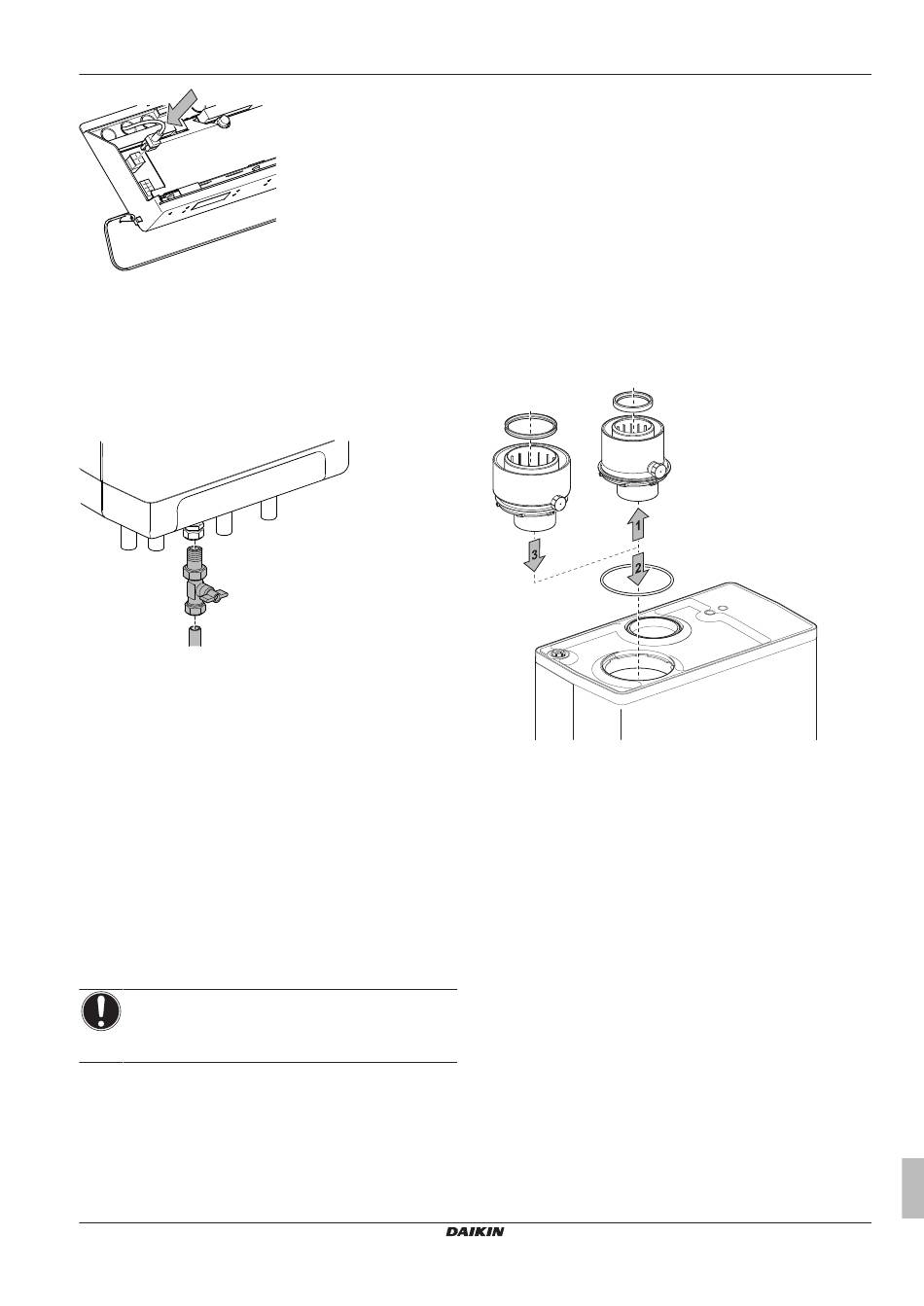

De gasleiding aansluiten
1 Installeer een gasklep tussen de gasaanvoer en de gasketel.
Gebruik een aansluiting van Ø22 mm.
2 Installeer een gasmaasfilter in de gasaansluiting als het gas
mogelijk verontreinigd is.
3 Sluit de gasketel aan op de gasaanvoer.
4 Controleer andere onderdelen op gaslekken bij een druk van
maximum 50 mbar (500 mm H
op de gasaanvoeraansluiting.
7.7
De ketel aansluiten op het
schoorsteengassysteem
De gasketel is ENKEL ontworpen om onafhankelijk van kamerlucht
te werken.
De gasketel wordt geleverd met een 60/100 concentrische
schoorsteengas/luchtinlaataansluiting. Een adapterstuk 80/125
concentrische aansluiting is ook beschikbaar.
De luchtaanvoer en de schoorsteenpijp kunnen ook apart worden
aangesloten als een dubbele pijpaansluiting. Een optie om de
gasketel te voorzien van een concentrische in plaats van een
dubbele pijpaansluiting, is beschikbaar.
OPMERKING
Wanneer u de gasuitlaat installeert, houd dan rekening met
de installatie van de buitenunit. Zorg dat de uitlaatgassen
niet in de verdamper worden gezogen.
EHYKOMB33AA
Daikin Altherma hybride warmtepomp – gasketelmodule
4P3530671 – 2013.07
O). Er mag geen belasting zijn
2
7.7.1
De gasketel veranderen naar een 80/125
concentrische aansluiting
De concentrische aansluiting kan worden veranderd van Ø60/100
naar Ø80/125 met behulp van een adapterset.
1 Verwijder de concentrische pijp van de luchtaanvoer en
verbrandingsgaspijp bovenaan de gasketel door linksom te
draaien.
2 Verwijder de Oring van de concentrische pijp en bevestig deze
rond de flens van de concentrische adapter Ø80/125.
3 Plaats de concentrische adapter bovenaan het apparaat en
draai deze rechtsom zodat de meetnippel recht naar voren
wijst.
4 Plaats de concentrische pijp voor de luchtaanvoer en
verbrandingsgasschoorsteen in de adapter. De geïntegreerde
afdichtingsring zorgt voor een luchtdichte aansluiting.
5 Controleer de aansluiting van de interne schoorsteenpijp en het
condensatieverdeelstuk. Zorg dat deze goed is aangesloten.
7.7.2
De 60/100 concentrische aansluiting
veranderen naar een dubbele
pijpaansluiting
De concentrische aansluiting kan worden veranderd van Ø60/100
naar Ø80/125 met behulp van een adapterset.
1 Verwijder de concentrische pijp van de luchtaanvoer en
verbrandingsgaspijp bovenaan de gasketel door linksom te
draaien.
2 Verwijder de Oring van de concentrische pijp en bevestig deze
rond de flens van de dubbele pijpadapter Ø80.
3 Plaats de verbrandingsgasaansluiting (Ø80) bovenaan het
apparaat en draai deze rechtsom zodat de meetnippel recht
naar voren wijst. De geïntegreerde afdichtingsring zorgt voor
een luchtdichte aansluiting.
4 Verwijder het deksel van de luchtaanvoeraansluiting. Sluit de
luchtinlaat correct aan. Kamerluchtafhankelijke installatie is
NIET toegestaan.
5 Controleer de aansluiting van de interne schoorsteenpijp en het
condensatieverdeelstuk. Zorg dat deze goed is aangesloten.
Montagehandleiding en gebruiksaanwijzing
7 Installatie
15
