3.5
Elektrische installatie
De verschillende standaardmogelijkheden voor de bedrading worden in figuur 1 weergegeven. Bij levering is uw
controller voorbedraad in de fabriek of klaar voor vaste bedrading. Naargelang van de configuratie van de door u
gekozen opties voor de controller moet u alle of een aantal van de ingangs-/uitgangsapparaten vast bedraden. Zie figuur
5 tot en met 15 voor de lay-out van de printplaten en de bedrading.
NB: Bij het aanbrengen van de bedrading voor de optionele 4–20 mA uitgang of een debietschakelaar op afstand, is het
raadzaam hiervoor gebruik te maken van soepele, afgeschermde en paarsgewijs getwiste draad ("stranded STP") met
diameter 22–26 AWG. De afscherming moet bij de controller worden afgesloten (zie figuur 12)
1.
Er zijn circuits binnen de controller die onder spanning blijven staan, zelfs wanneer de voedingsschakelaar op het
frontpaneel UIT staat! Het frontpaneel mag nooit worden geopend als de controller nog onder spanning staat!
Als uw controller voorbedraad is, dan wordt hij geleverd met een 2,44 m lang snoer (diameter 18 AWG) met stekker
(Amerikaanse uitvoering). Om het frontpaneel te openen is gereedschap (een Phillips-schroevendraaier nr. 1) vereist.
2.
Bij het aanbrengen van de controller moet u er voor zorgen dat er altijd vrije toegang is tot de uitschakelinrichting!
3.
De elektrische installatie van de controller mag alleen gebeuren door opgeleid personeel, in overeenstemming
met alle toepasbare nationale, gewestelijke en lokale voorschriften!
4.
Het is noodzakelijk dat dit product correct wordt geaard. Elke poging om de aardingsfunctie te omzeilen brengt
de veiligheid van personen en goederen in gevaar.
5.
Het gebruik van dit product op een manier die niet door Walchem gespecificeerd is, kan de door de uitrusting
geboden bescherming nadelig beïnvloeden.
Optionele pH/ORP-
Sensor Bnc
OPGELET
Digitale ingangen
en analoge uitgang
Sensor

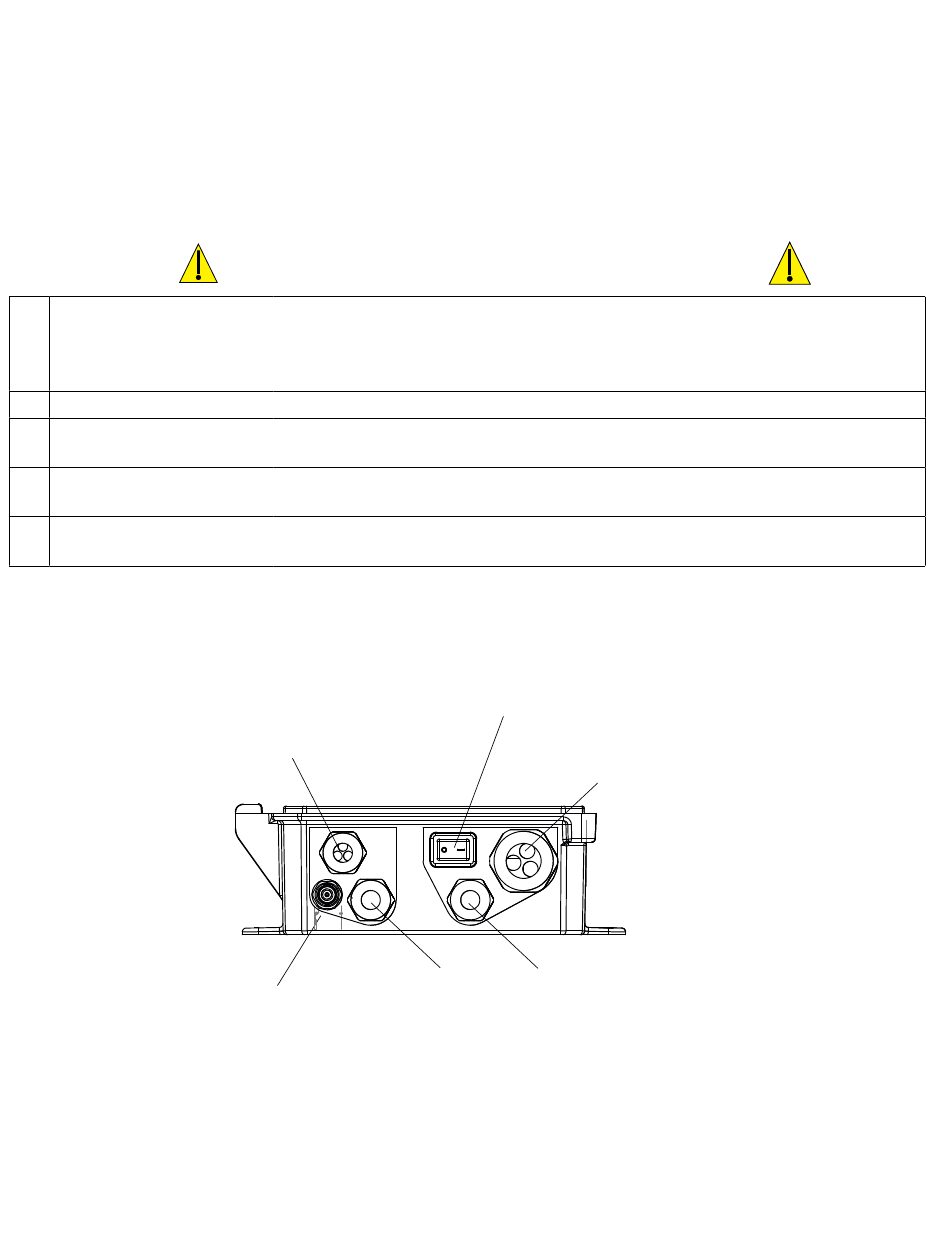

Figuur 1 Bekabeling leidingwerk
Voedingsschakelaar
Relaisuitgangen
Wisselstroomvoeding
10
