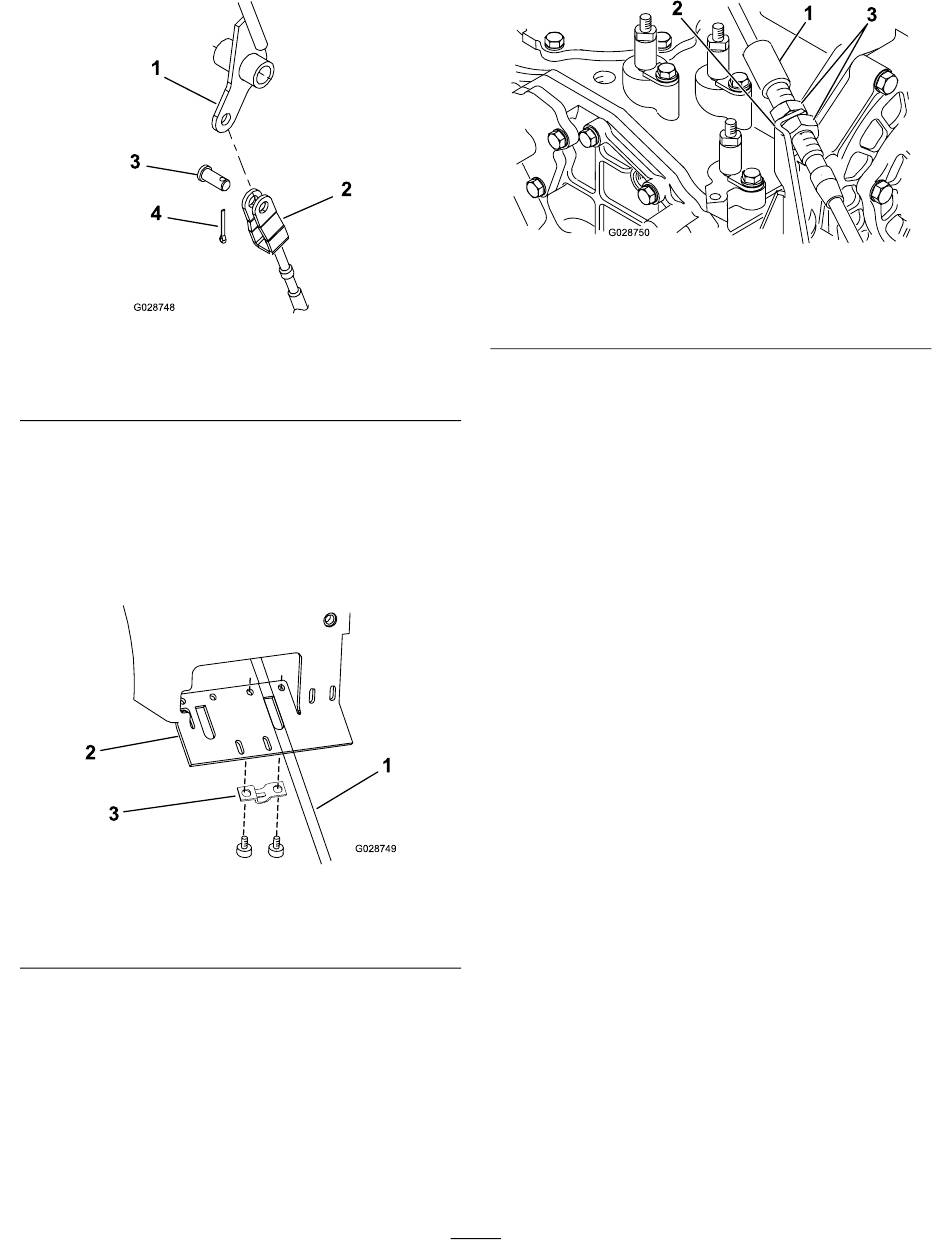

Figuur 9
1. Aftakashendel
2. Gaffel van aftakaskabel
3.
Bevestig de aftakaskabel aan de onderkant van
de steunbeugel voor de hendel met een klem en
2 zelftappende inbusschroeven
Opmerking:
De aftakashendel moet zo
worden geplaatst dat hij op één lijn staat met
de hendel voor hoog-laagbereik (ingeschakelde
stand) als de transaxle in de stand Laag staat.
Figuur 10
1. Aftakaskabel
2. Steunbeugel voor hendel
4.
Leid de kabel langs de bestaande kabels en
naar de kabelbeugel die aan de hoek links
vooraan van de transaxle is bevestigd
11).
g028748
3. Gaffelpen
4. Borgpen
(Figuur
10).
g028749
3. Klem
(Figuur
1. Aftakaskabel
2. Kabelbeugel
5.
Draai de achterste contramoeren op de
aftakaskabel los en plaats het uiteinde van de
kabel in de opening van de beugel. Bevestig
de aftakaskabel losjes aan de beugel met de
contramoeren.
6.
Monteer het scherm, de stoelen, de afdekplaat
van het bedieningspaneel en de knoppen van
de hendels op de machine: zie stap
aftakasbediening monteren (bladz.
Opmerking:
mag de hendel het middelste bedieningspaneel
niet raken.
5
Figuur 11
3. Contramoer
3).
Als de aftakas is ingeschakeld,
g028750
2
in
2 De
