5.
Verwijder de borgpennen en gaffelpennen
waarmee de kabels aan de bedieningshendels
zijn bevestigd (differentieelvergrendeling,
hoog-laagbereik en hydraulische hefinrichting).
Bewaar de borgpennen en de gaffelpennen.
Opmerking:
Bewaar de borgpennen en de
gaffelpennen.
6.
Verwijder de moer en bout waarmee de
bedieningshendels zijn bevestigd aan de
steunbeugel voor de hendels
de bedieningshendels van hun steunbeugel.

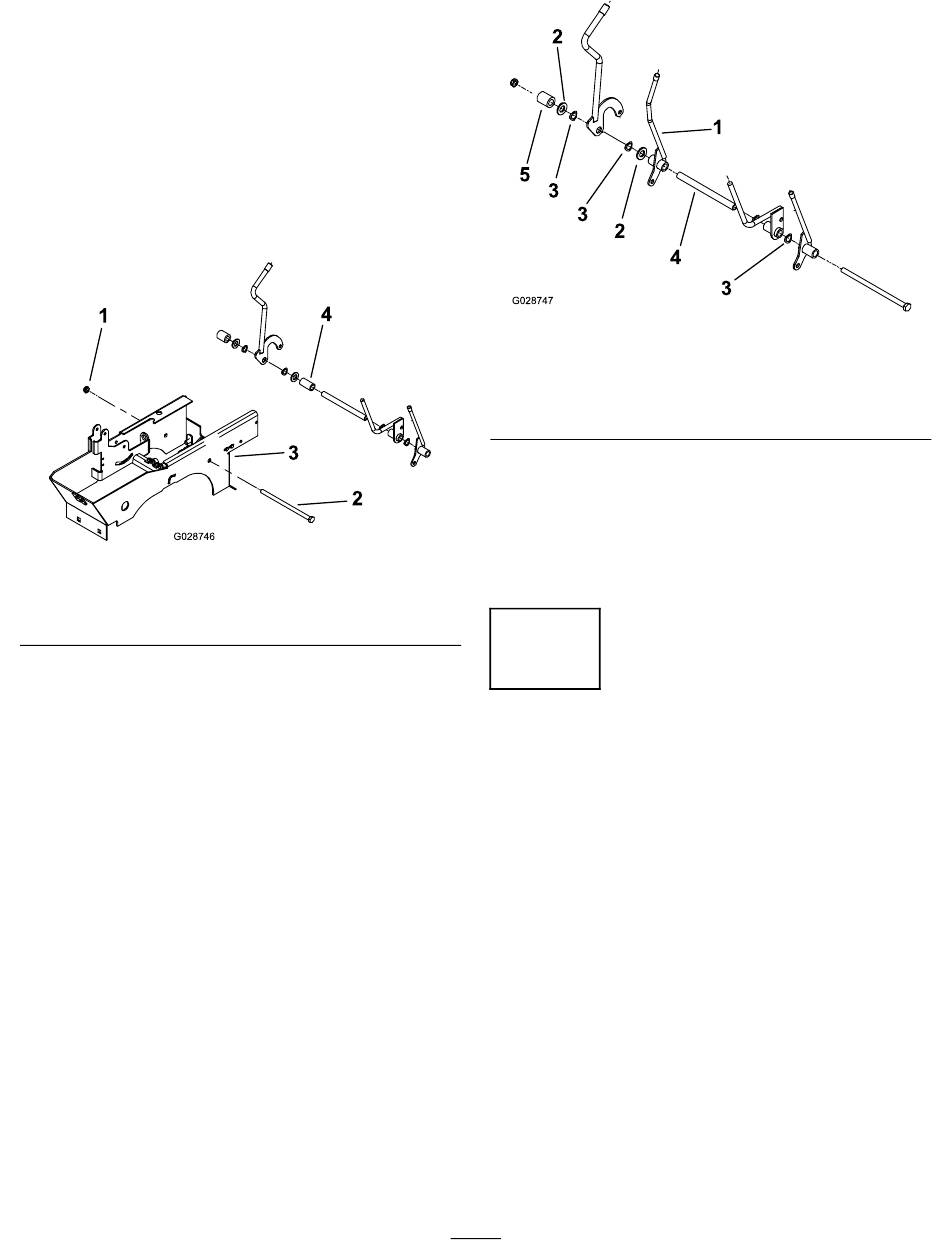

Figuur 7
1. Moer
2. Bout
7.
Verwijder het afstandsstuk
de assemblage en monteer de nieuwe
aftakashendel op de draaibuis.
Opmerking:
Plaats de hendel zoals in
8.
(Figuur
7) en neem
g028746
3. Steunbeugel voor hendel
4. Afstandsstuk
(Figuur
7) van
Figuur
1. Aftakashendel
2. Platte ring
3. Golfring
8.
Monteer de eerder verwijderde onderdelen op
de bout. Plaats elk onderdeel zoals getoond in
Figuur
8.
9.
Bevestig de bout op de steunbeugel voor de
hendel met de moer die u eerder hebt verwijderd
(Figuur
8).
3
De aftakaskabel plaatsen
Geen onderdelen vereist
De aftakaskabel leiden
1.
Leid de aftakaskabel onder de achterkant van
de steunbeugel voor de hendel.
2.
Bevestig de gaffel van de aftakaskabel aan de
opening in de aftakashendel met een gaffelpen
en een borgpen
4
Figuur 8
4. Draaibuis
5. Afstandsstuk
(Figuur
9).
g028747
