De aftakaskabel aansluiten
Belangrijk:
Voer de montagestappen in
aftakaskabel aansluiten (bladz. 6)
u de set monteert op een machine met een
serienummer kleiner dan 239999999. Indien
dit niet het geval is, ga dan naar
monteren op de transaxle (bladz.
Opmerking:
Sommige onderdelen die nodig zijn
om deze set te monteren op machines met een
serienummer kleiner dan 239999999 worden niet
meegeleverd in deze set. U vindt deze wel terug in
de onderdelencatalogus.
1.
Verwijder alle knoppen van de hendels van het
middelste bedieningspaneel

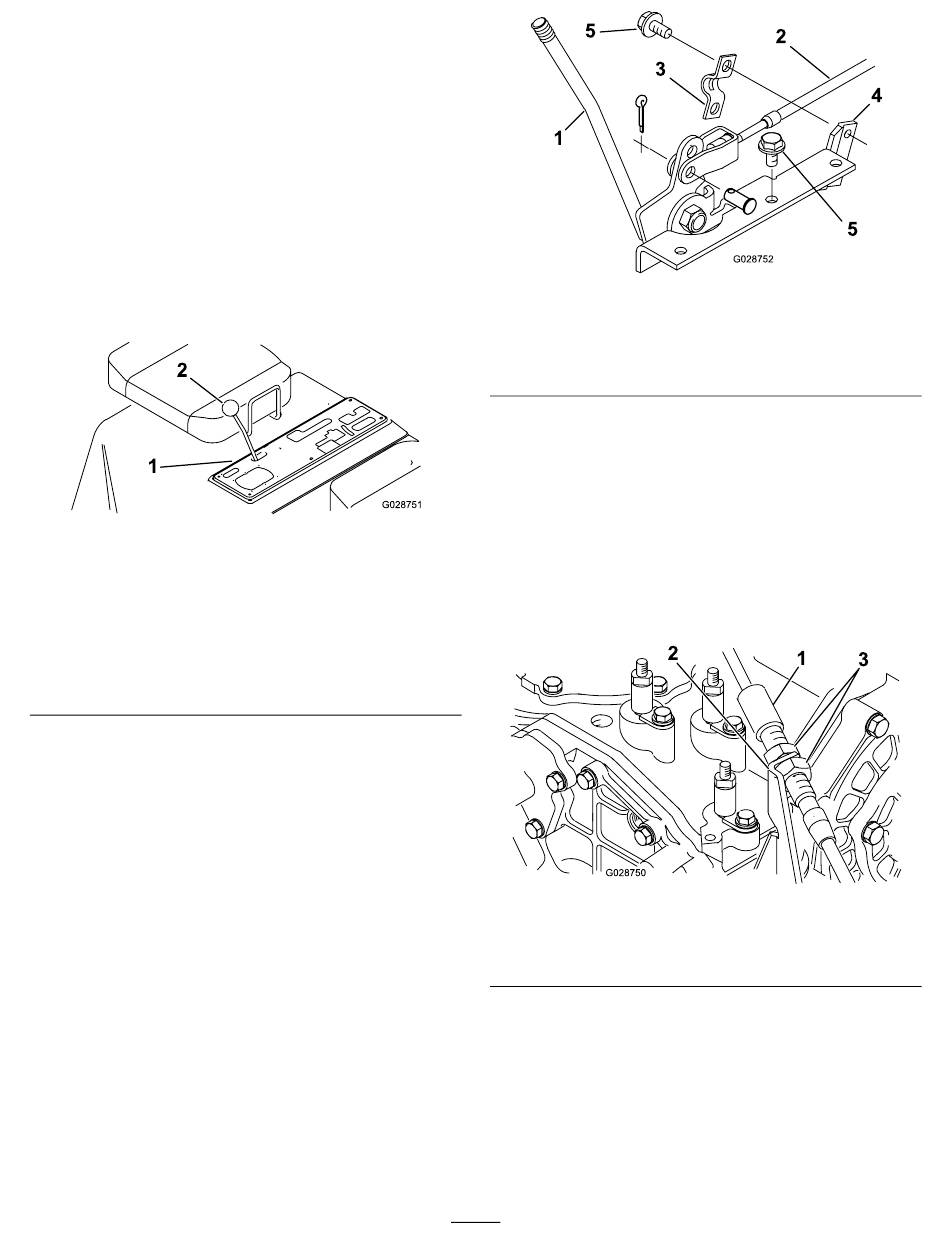

Figuur 12
1. Deksel van middelste
bedieningspaneel
2.
Verwijder de 6 schroeven waarmee de buitenste
rand van de afdekplaat van het middelste
bedieningspaneel is bevestigd aan het frame en
verwijder de afdekplaat
3.
Bevestig de gaffel van de aftakaskabel aan de
onderste opening in de aftakashendel met een
gaffelpen en een borgpen
De
enkel uit als
4 De aftakas
7).
(Figuur
12).
g028751
2. Aftakashendel
(gemonteerd op de
afbeelding)
(Figuur
12).
(Figuur
13).
1. Aftakashendel
2. Aftakaskabel
3. Klem
4.
Bevestig de aftakaskabel aan de steun voor de
aftakashendel met een klem en 2 zelftappende
schroeven
(Figuur
5.
Plaats het andere uiteinde van de kabel van de
aftakashendel door de opening in de rechterkant
van het paneel en door de kabelhouder in de
achterkant van het paneel
Opmerking:
kabels en naar de kabelbeugel die aan de hoek
links vooraan van de transaxle is bevestigd.
1. Aftakaskabel
2. Kabelbeugel
6.
Draai de achterste contramoeren op de kabel los
en plaats het uiteinde van de kabel in de opening
van de beugel. Bevestig de aftakaskabel losjes
aan de beugel met de contramoeren.
7.
Gebruik de 3 zelftappende schroeven die zijn
meegeleverd in de set om de steun voor de
aftakashendel te monteren aan de rechterzijde
van het paneel.
6
Figuur 13
4. Steun voor aftakashendel
5. Zelftappende schroeven
13).
(Figuur
14).
Leid de kabel langs de bestaande
Figuur 14
3. Contramoer
g028752
g028750
