Inbedrijfstelling

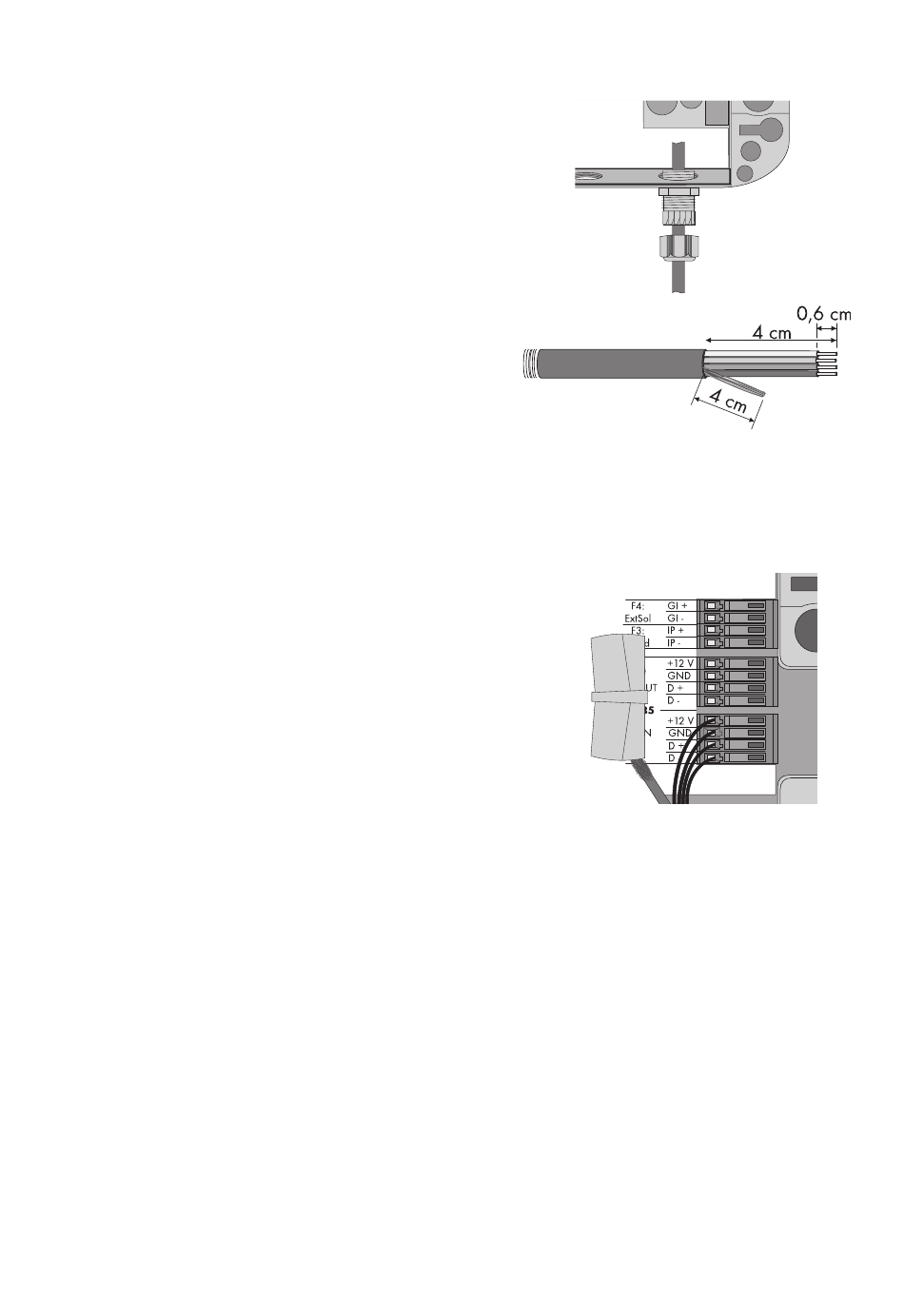

17. RS485-communicatiekabel door de wartelmoer en
de kabelschroefverbinding in de behuizing van de
Sunny SensorBox duwen.
18. 4 cm kabelmantel van de RS485-
communicatiekabel op de Sunny SensorBox
verwijderen.
19. Aders over een lengte van ca. 6 mm strippen.
20. Kabelafscherming tot een streng ineendraaien. De
kabelafscherming is alleen nodig als er nog een
Sunny SensorBox wordt aangesloten.
21. Isolatieslang over de kabelafscherming stulpen. 4 cm van de kabelafscherming uit de
isolatieslang laten uitsteken.
22. De vrije kabelafscherming in de klem steken.
48
Sensorbox-INL100914
SMA Solar Technology AG
Installatiehandleiding
