SMA Solar Technology AG

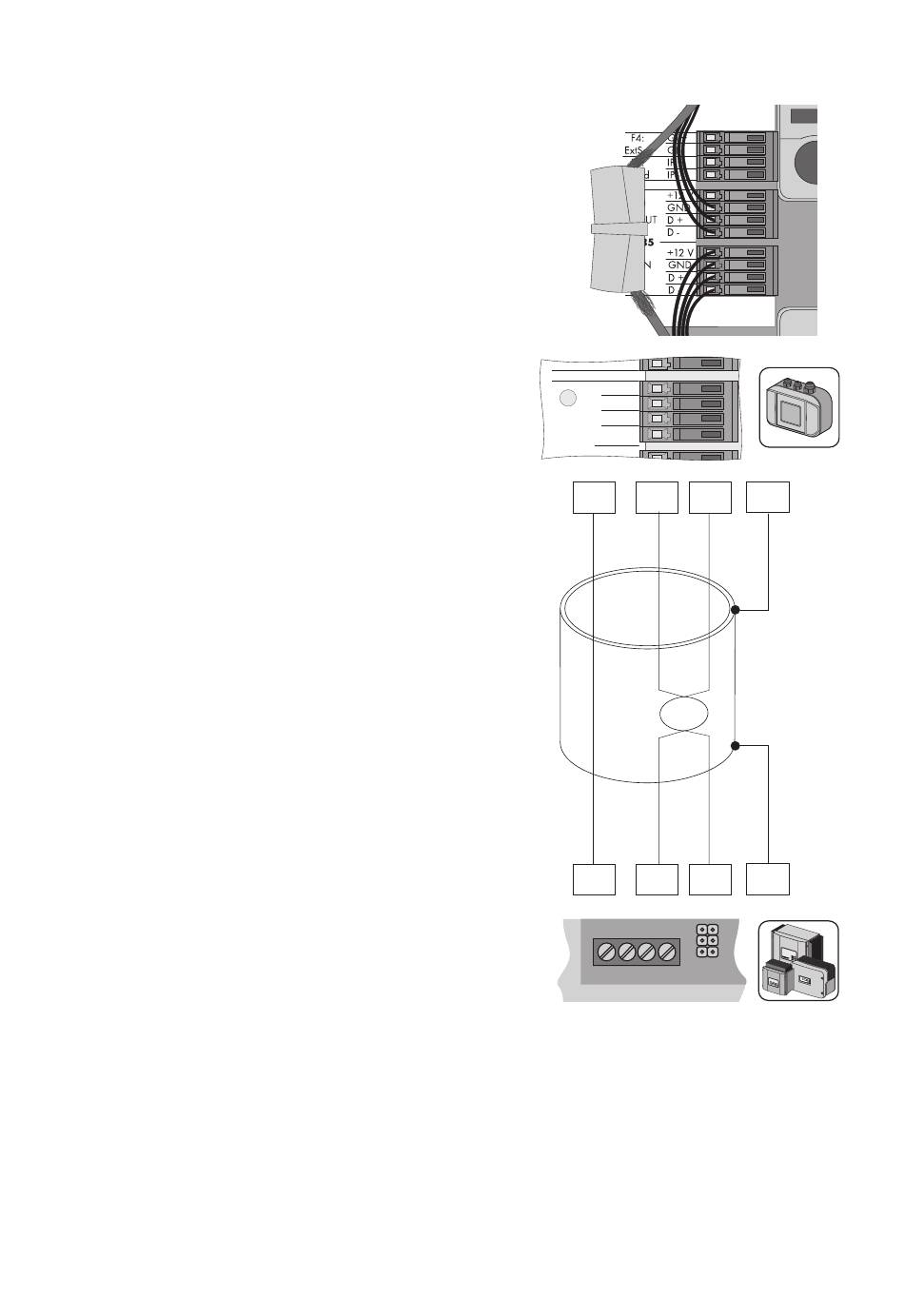

9. De vrije kabelafscherming in de klem steken.
10. Aders op de klemmen "F2: OUT RS485" van de
Sunny SensorBox aansluiten. Neem de
aansluitingstoewijzingen in uw RS485-
communicatiebus in acht.
De draadkleur noteren:
GND | 5 ________________________
D+| 2
________________________
D- | 7
________________________
11. Controleren of de afdichting van de kabelschroefverbinding goed zit.
12. Wartelmoer handvast op de kabelschroefverbinding draaien om de RS485-communicatiekabel
vast te zettten (aanhaalmoment: 0,8 Nm).
13. Controleren of de afsluitweerstand erin gestoken is (zie hoofdstuk 9.2 "RS485-Bus op
Sunny SensorBox afsluiten" (Pagina 62)).
14. Sunny SensorBox sluiten (zie pagina 61).
☑ De SensorBox is op nog een RS485-busdeelnemer aangesloten.
Installatiehandleiding
Wind
IP -
+12 V
GND
F2: OUT
D +
D -
RS485
+12 V
GND
D+
D-
5
2
7
2 3 5 7
Sensorbox-INL100914
Inbedrijfstelling
PE
PE
C
B
A
51
