SMA Solar Technology AG

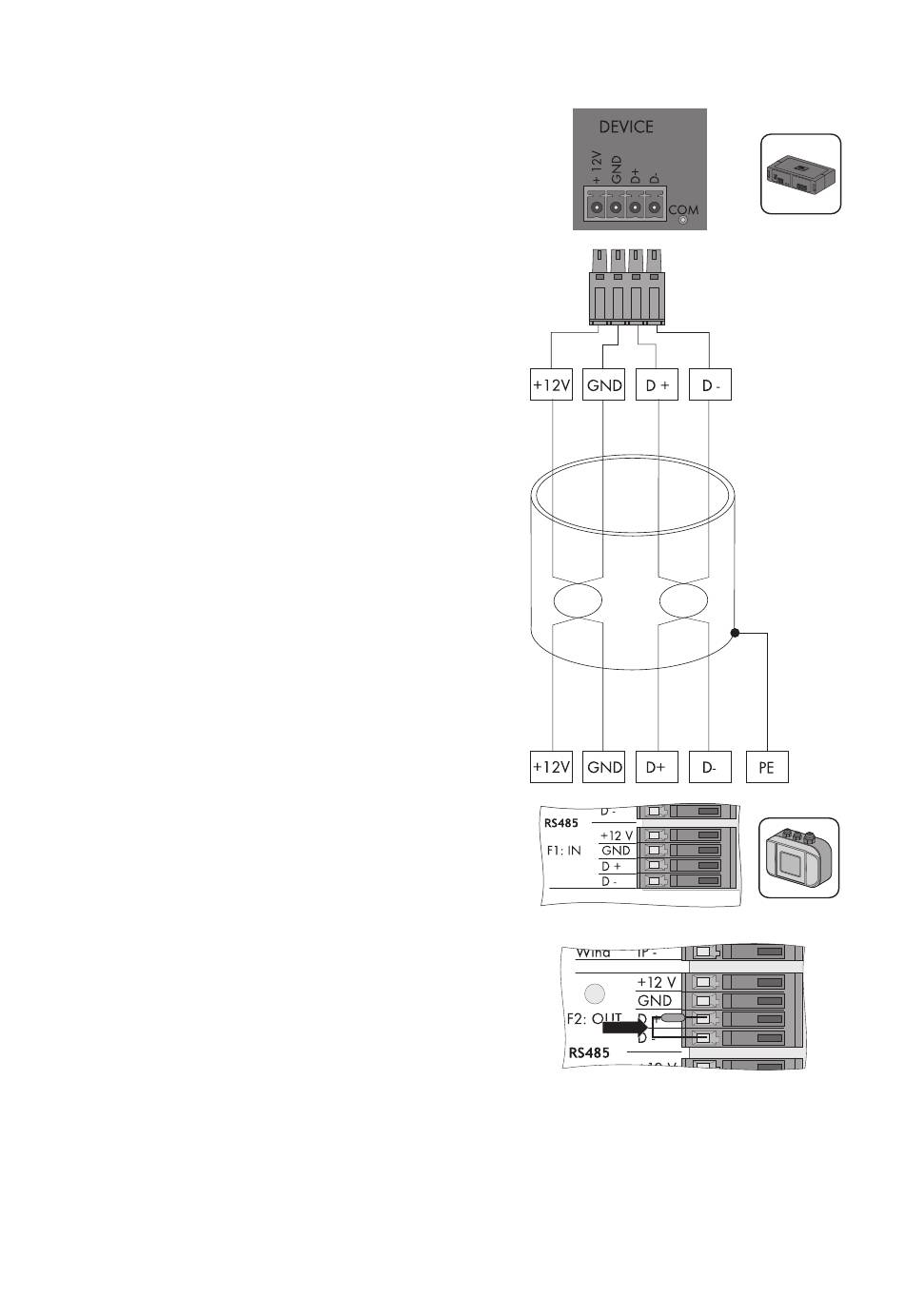

15. Aders op de klemmen "RS485 F1: IN" van de
Sunny SensorBox aansluiten. Let op de genoteerde
kleuren van de aders.
16. Controleren of de afsluitweerstand op de aansluiting
"RS485 F2: OUT" gestoken is. De afsluitweerstand
moet erin gestoken.
17. Controleren of de afdichting van de kabelschroefverbinding goed zit.
18. Wartelmoer handvast op de kabelschroefverbinding draaien, om de kabel vast te zetten
(draaikoppel: 0,8 Nm).
☑ De SMA Power Injector met Bluetooth is op de Sunny SensorBox aangesloten. U kunt nu de
Sunny SensorBox via de SMA Power Injector met Bluetooth van spanning voorzien.
Installatiehandleiding
Inbedrijfstelling
Sensorbox-INL100914
57
