a
Koperen pakking

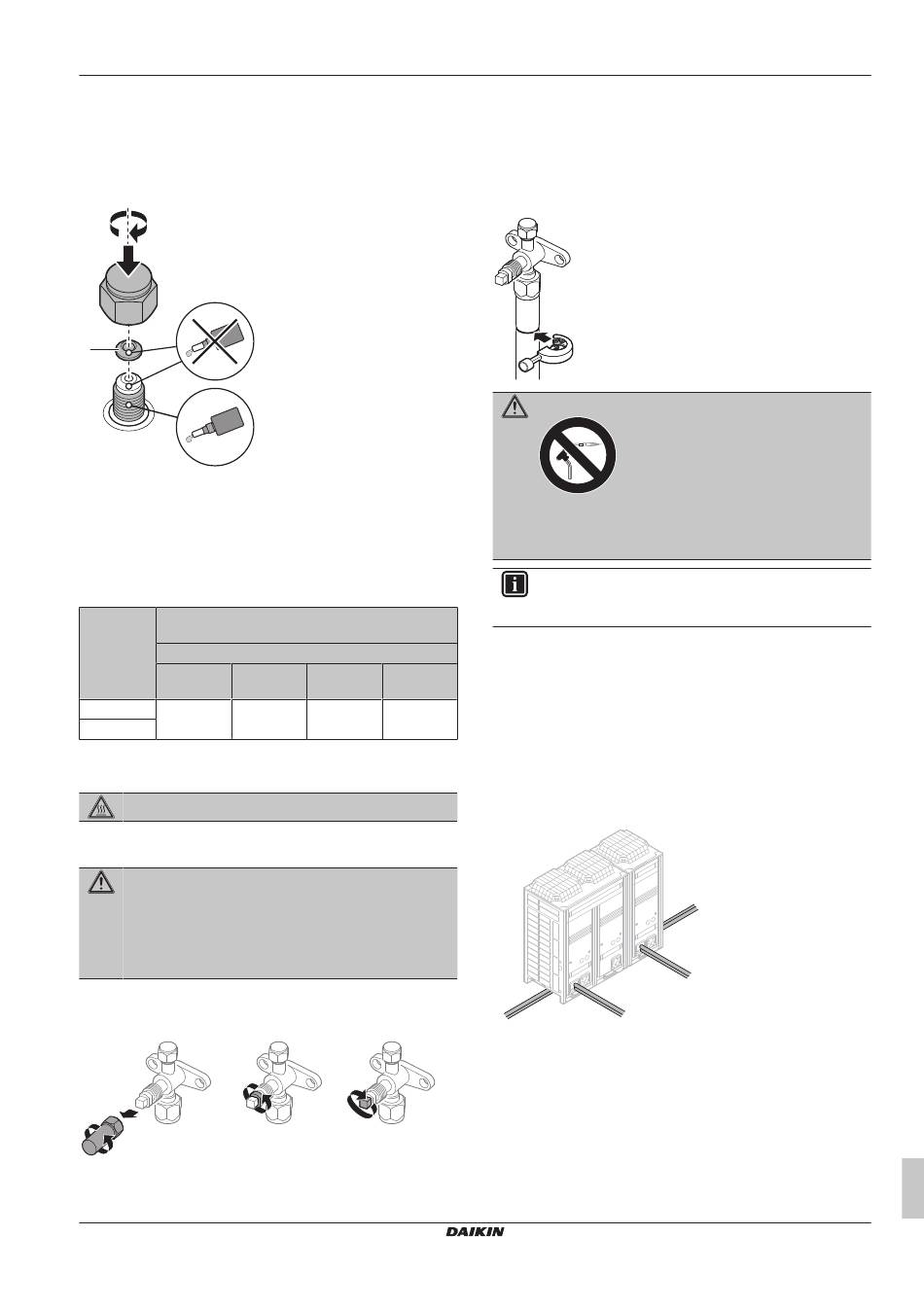

4 Breng een nieuwe koperen pakking aan en breng het
servicepoortdeksel aan. Breng bij het aanbrengen van het
servicepoortdeksel schroefborgmiddel of siliconen afdichtmiddel
aan op de schroefdraad. Anders kan er vocht en condenswater
binnendringen en bevriezen tussen de schroefdraad. Daardoor
kan er koelmiddel gaan lekken en kan het klepdeksel afbreken.
a
b
a
Nieuwe koperen pakking
b
Schroefborgmiddel of siliconen afdichtmiddel op
schroefdraad
5 Draai het servicepoortdeksel vast.
Zie ook "13.2.3 Aanhaalmomenten" [ 4 23].
13.2.3
Aanhaalmomenten
Afmeting
Aanhaalmoment N•m (rechtsom draaien om te
afsluiter
(mm)
Klepdeksel Pakkingdru
Ø15,9
38,2~46,6
7,4~9,0
Ø19,1
13.3
De koelmiddelleiding aansluiten
GEVAAR: RISICO OP BRANDWONDEN
13.3.1
Dichtgedraaide leidingen verwijderen
WAARSCHUWING
Gas of olie die nog overblijft in de afsluiter kan de
dichtgedraaide leiding wegblazen.
Als deze instructies NIET goed worden nageleefd, kan er
schade aan voorwerpen of persoonlijk letsel ontstaan
(afhankelijk van de omstandigheden kan dit ernstig zijn).
1 Open het afsluiterdeksel, ontgrendel de klep en controleer of ze
dicht is.
1
1
Verwijder het klepdeksel met 2 moersleutels (linksom).
2
Draai de pakkinghouder 1/8 tot 1/2 draai linksom los.
3
Sluit de klep (rechtsom).
LRYEN10A7Y1+LRNUN5A7Y1
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1B – 2020.08
sluiten)
As
Klepsteel
Klepkernde
k
ksel
13,2~16,0
14,2~17,2
2
3
13 Installatie van de leidingen
2 Open langzaam het servicepoortdeksel en controleer of alle
druk weg is.
3 Draai de klepkern geleidelijk losser om te controleren of alle
druk weg is.
4 Snijd het onderste deel van de leidingen van de gas- en
vloeistofafsluiters af op de zwarte streep. Gebruik alleen gepast
gereedschap, zoals een pijpensnijder of een kniptang.
WAARSCHUWING
Verwijder de dichtgedraaide leiding nooit door braseren.
Gas of olie die nog overblijft in de afsluiter kan de
dichtgedraaide leiding wegblazen.
INFORMATIE
Als de afsluiter eerst open stond, kan er een beetje
koelmiddel of olie weglekken.
5 Wacht tot alle olie uit de leiding is gedruppeld alvorens verder
te gaan met de aansluiting van de lokale leiding wanneer niet
alle olie kon worden afgetapt.
U kunt nu de in- en uitgaande koelmiddelleiding aansluiten.
13.3.2
Koelmiddelleiding op buitenunit
aansluiten
U kunt de koelmiddelleiding naar de voorkant of de zijkant van de
unit laten lopen.
Voor de buitenunit:
b
a
a
Aansluiting aan linkerkant
b
Aansluiting aan voorkant (koeling)
c
Aansluiting aan voorkant (airconditioner)
d
Aansluiting aan rechterkant
Montagehandleiding en gebruiksaanwijzing
d
c
23
