Schakelaar geluidsarm
OFF
ON
Bedrading schakelaar geluidsarm op afstand:
Bedrading
Maximale kabellengte
14.6.2

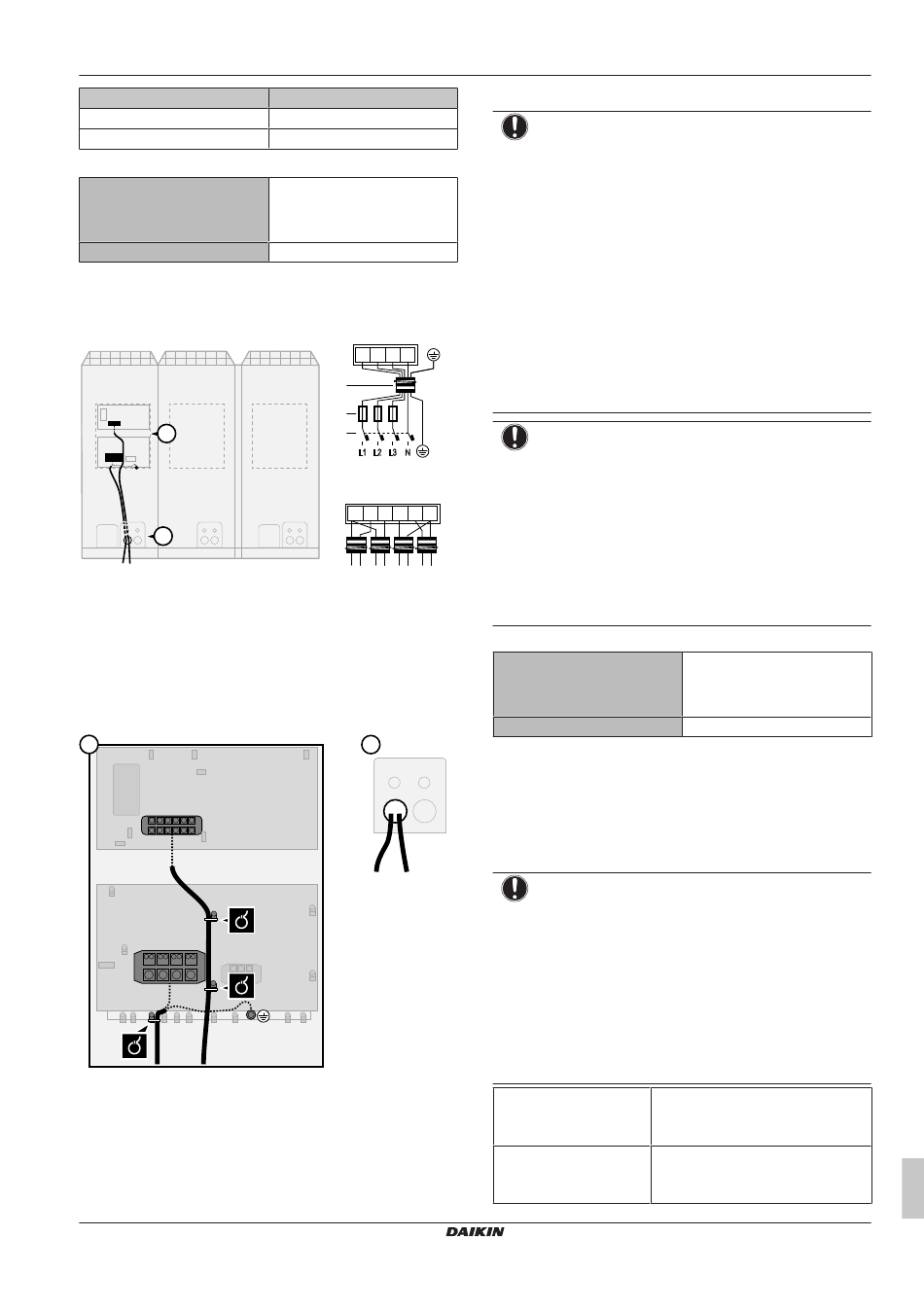

Hoogspanningsbedrading – Buitenunit
Aansluitingen/routering/bevestiging
X4M
1
X1M
PE
2
a d/e/f/g
X1M
Elektrische voeding:
a: Voedingskabel
b: Overstroomzekering
c: Aardlekschakelaar
PE
Beschermende aarding (schroef)
X4M
Outputsignalen:
d: Voorzichtig
e: Waarschuwing
f: Draaien
g: Werking
1
X4M
X1M
h
Bedradingsinlaat (uitbreekopening) voor hoogspanning.
Zie
"14.3 Richtlijnen bij het uitslaan van de
uitbreekopeningen" [ 4 29].
LRYEN10A7Y1+LRNUN5A7Y1
CO₂ Conveni-Pack buitenunit en capacity up unit
4P605461-1B – 2020.08
Stand
Normale stand
Geluidsarme stand
Ommantelde kabel (2 draden)
Plastic snoeren
0,75~1,25 mm²
130 m
X1M
PE
L1 L2 L3
N
a
b
c
L1 L2 L3 N
3N~ 50 Hz
380-415 V
X4M
C C1 W1 R P1 P2
d
e
f
g
2
h
PE
14 Elektrische installatie
Details – Outputsignalen
OPMERKING
Outputsignalen. De buitenunit is voorzien van een klem
(X4M) die 4 verschillende signalen kan genereren. Het
signaal is 220~240 V AC. De maximale belasting voor alle
signalen is 0,5 A. De unit genereert een signaal in de
volgende gevallen:
▪ C/C1: voorzichtig-signaal – aansluiting aanbevolen –
wanneer zich een fout voordoet die de werking van de
unit niet stillegt.
▪ C/W1:
waarschuwing-signaal
aanbevolen – wanneer zich een fout voordoet die de
werking van de unit stillegt.
▪ R/P2: draaien-signaal – aansluiting optioneel –
wanneer de compressor draait.
▪ P1/P2: werking-signaal – aansluiting verplicht –
wanneer de elektromagnetische kleppen van de
binnenunit worden gestuurd.
OPMERKING
De bedieningsoutput P1/P2 van de buitenunit moet worden
aangesloten op alle elektromagnetische kleppen van de
aangesloten koelvitrines en koelblazers. Deze aansluiting
is vereist omdat de buitenunit de expansiekleppen bij het
opstarten moet kunnen regelen (om te voorkomen dat er
vloeibaar koelmiddel in de compressor terechtkomt) en
moet kunnen voorkomen dat de veiligheidsklep aan de
lagedrukzijde van de koelkast wordt geopend.
Controleer ter plaatse of de veiligheidsklep van de
koelvitrine of koelblazer ALLEEN kan openen wanneer het
P1/P2-signaal AAN is.
Bedrading outputsignalen:
Bedrading
Maximale kabellengte
Details – Voeding
Zie
"14.5 Specificaties van de standaardcomponenten van de
bedrading" [ 4 29].
14.7
Aansluitingen met de capacity up
unit
OPMERKING
▪ Houd de voedingskabel en de transmissiekabel van
elkaar gescheiden (≥50 mm). De transmissiebedrading
en de voedingsbedrading mogen kruisen, maar ze
mogen niet parallel lopen.
▪ De transmissiebedrading en de voedingsbedrading
mogen niet in contact komen met de interne leidingen
om te voorkomen dat de bedrading beschadigd wordt
door hete leidingen.
▪ Sluit het deksel stevig en schik de elektrische draden
zodanig dat het deksel of andere onderdelen niet
loskomen.
Laagspanningsbedrading
▪ DIII-transmissiebedrading
▪ Afstandsschakelaars
geluidsarm)
Hoogspanningsbedrading
▪ Outputsignalen
waarschuwing, draaien)
▪ Voeding (inclusief aarding)
Montagehandleiding en gebruiksaanwijzing
–
aansluiting
Ommantelde kabel (2 draden)
Plastic snoeren
0,75~1,25 mm²
130 m
(werking,
(voorzichtig,
31
