19 Technische gegevens
19.2

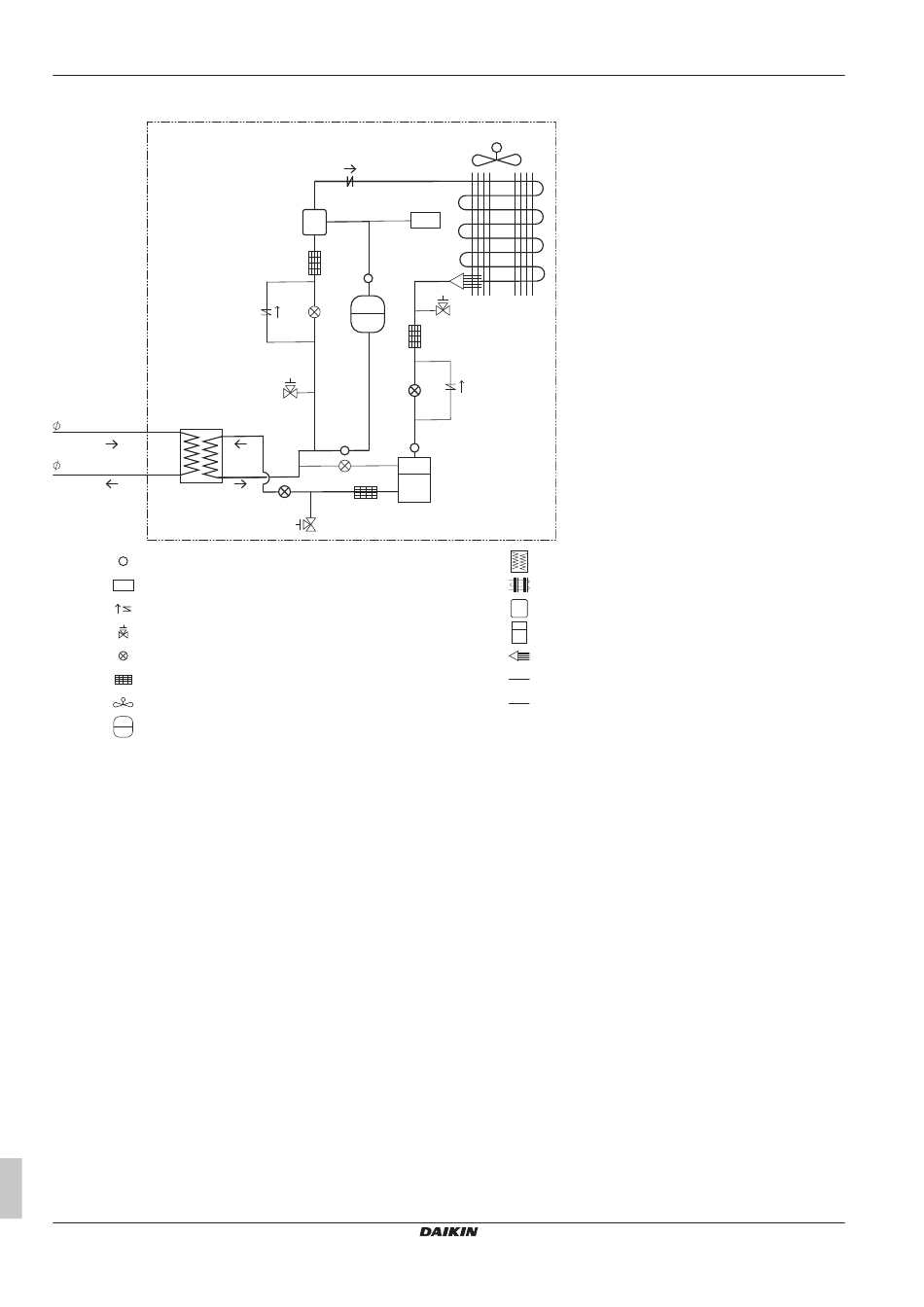

Leidingschema: Capacity up unit
15.9 C1220T-H
15.9 C1220T-H
Druksensor
Drukschakelaar
HPS
Terugslagklep
Servicepoort
Elektronische expansieklep
Filter
Propellerventilator
M
Compressor met accumulator
Montagehandleiding en gebruiksaanwijzing
44
os
HPS
H
L
M
RV
M
Platenwarmtewisselaar
Warmtewisselaar
os
Olieafscheider
Vloeistofreservoir
RV
Verdeler
Koelmiddelleiding
Olie- en inspuitleiding
CO₂ Conveni-Pack buitenunit en capacity up unit
LRYEN10A7Y1+LRNUN5A7Y1
4P605461-1B – 2020.08
