NL_034-11525_1.0_09.18_HERCULES BROSE_Marquardt_Inhalt.book Page 81 Monday, October 23, 2017 3:16 PM
7.8.1.2
Afbeelding 25:
7.8.1.3
Afbeelding 26:
034-11525_1.0_23.10.2017
Vorkblokkering op het stuur, uitvoering I
Druk, om het veersysteem te blokkeren, op de
ingeschoven blokkeringsschuif.
De blokkeringsschuif blijft in de uitgeschoven stand
staan. De geblokkeerde vorkblokkering is te
herkennen aan het hangslotpictogram.
1

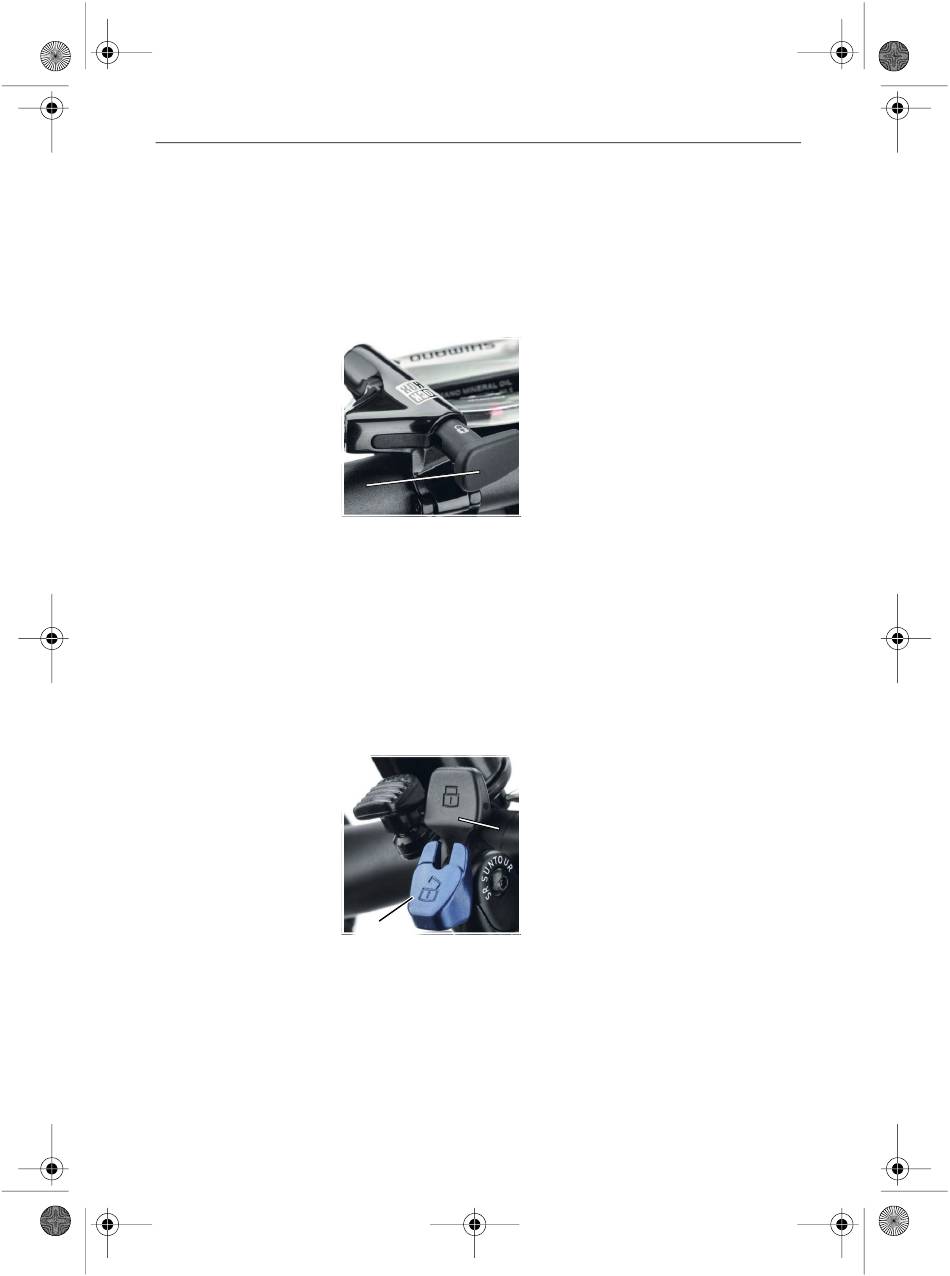

Vorkblokkering op het stuur, uitvoering I, met
blokkeringsschuif (1)
Vorkblokkering op het stuur, uitvoering II
Druk, om het veersysteem te blokkeren, op de
zwarte blokkeringshendel. De blokkeringshendel is
te herkennen aan het gesloten hangslotpictogram.
1
2
Vorkblokkering op het stuur, uitvoering II, met
blokkeringshendel (1) en deblokkeringshendel (2) (voorbeeld)
Druk, om de vering van het
voorwiel te deblokkeren, op de
uitgeschoven
blokkeringsschuif.
De gedeblokkeerde
vorkblokkering is te
herkennen aan de
ingeschoven
blokkeringsschuif.
Druk, om de vering van het
voorwiel te deblokkeren, op de
blauwe deblokkeringshendel.
De deblokkeringshendel is te
herkennen aan het geopende
hangslotpictogram.
Gebruik
81
