Onderhoud
8.4.1.3
Afbeelding 33:
94
Spankracht van de snelspanner controleren en
afstellen
Wanneer de spanhendel niet met slechts handkracht
volledig doorgedrukt kan worden of juist te los is, moet
de spankracht opnieuw worden afgesteld.
De spanhendel is volledig geopend.
Draai de afstelmoer wat losser of vaster.
Span de spanhendel vast.
Herhaal de stappen tot de spanhendel de juiste
hoek bereikt.
Uitvoering II spannen
4
5

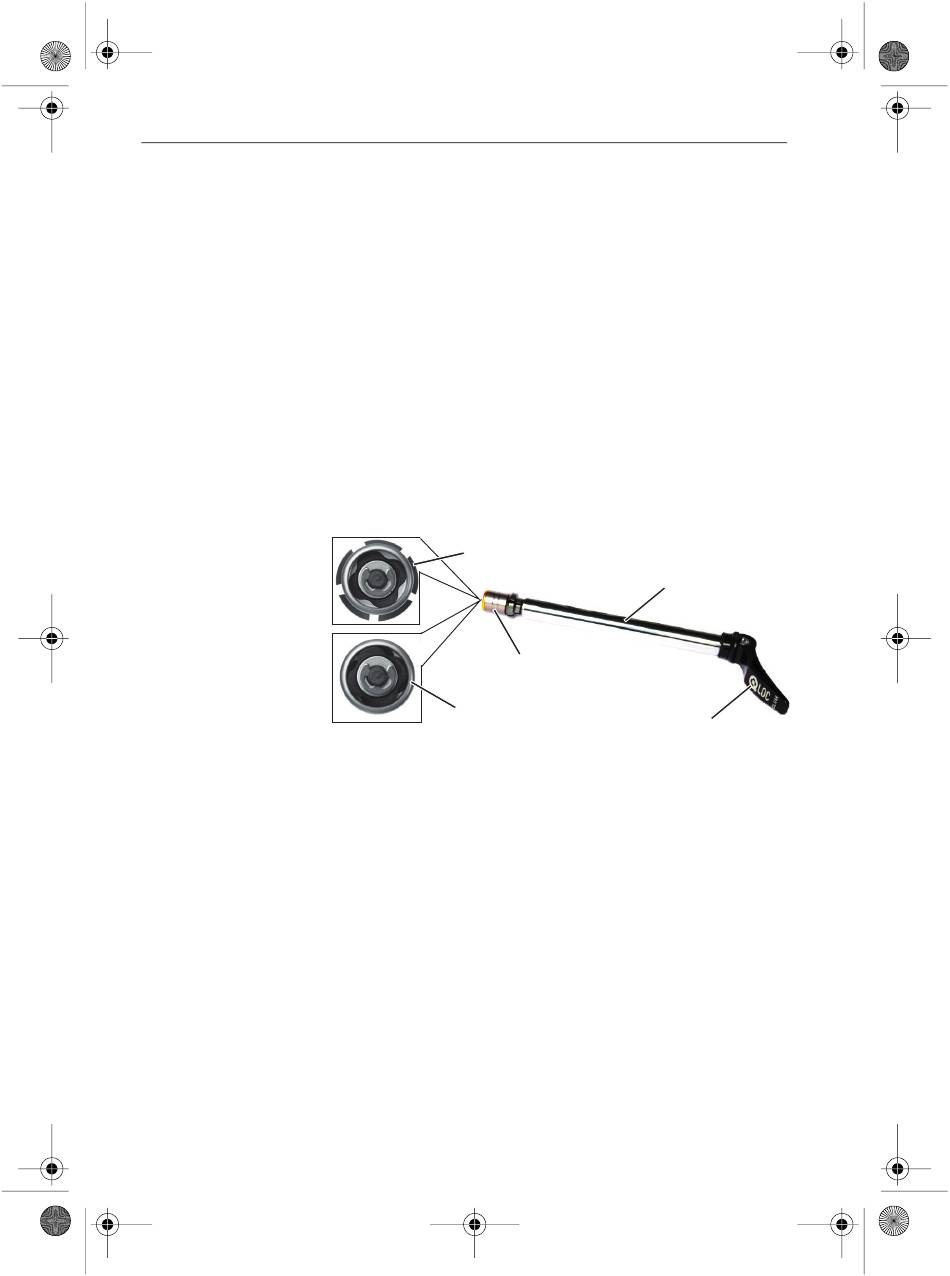

Snelspanner, uitvoering II met spanhendel (1), as (2),
afstelmoer (3) en detailaanzicht van de geopende (4) en
gesloten (5) flens
De spanhendel is volledig geopend.
Schuif de as volledig in de naaf.
Lijn de spanhendel uit.
Sluit de spanhendel
De eindstand van de spanhendel is aan de
voorzijde parallel aan de vork.
2
3
1
