Spanhendel spannen
De spanhendel van de snelspanner is voorzien van de
opschriften OPEN en CLOSE. Wanneer OPEN
leesbaar is, is de snelspanner geopend. Wanneer
CLOSE leesbaar is, is de snelspanner gespannen.
Lijn de spanhendel correct uit en druk deze volledig
door.
De snelspanner van het wiel is correct gespannen
wanneer de spanhendel vanuit de geopende stand
tot halverwege makkelijk kan worden gedraaid en
vanaf halverwege met de vingers of de muis van de
hand moet worden aangedrukt.
Uitvoering I spannen
Houd de geopende spanhendel vast. Draai de
afstelmoer aan de tegenoverliggende zijde vast.
Span de spanhendel vast.
De spanhendel bevindt zich in de eindstand haaks
op de vork resp. het frame.
2

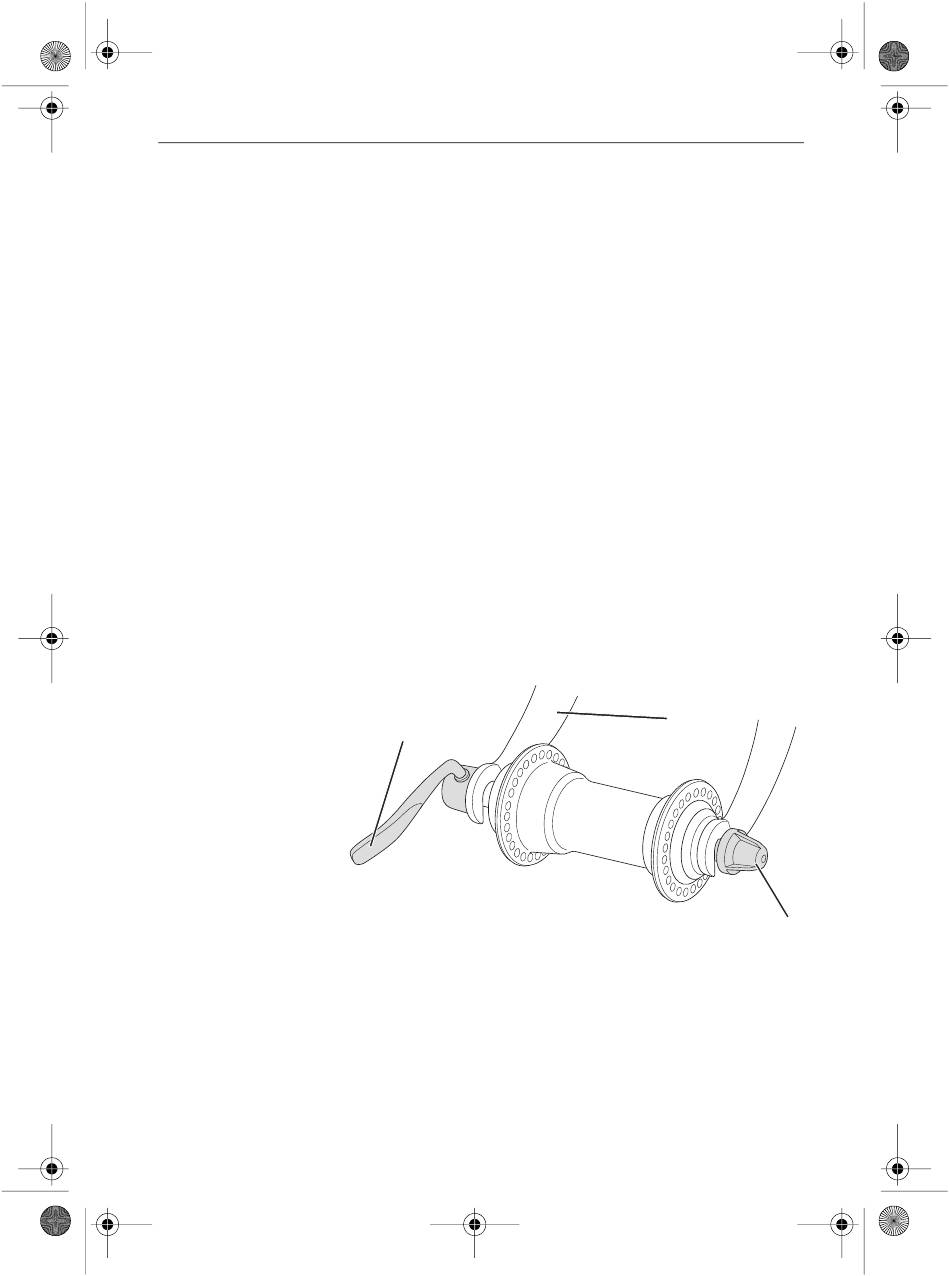

Snelspanner van het wiel, uitvoering I, met spanhendel (2), vork (1)
en afstelmoer (3)
