Installatie- en gebruikershandleiding
6.4
Aansluitingen voor voeding en locale bus

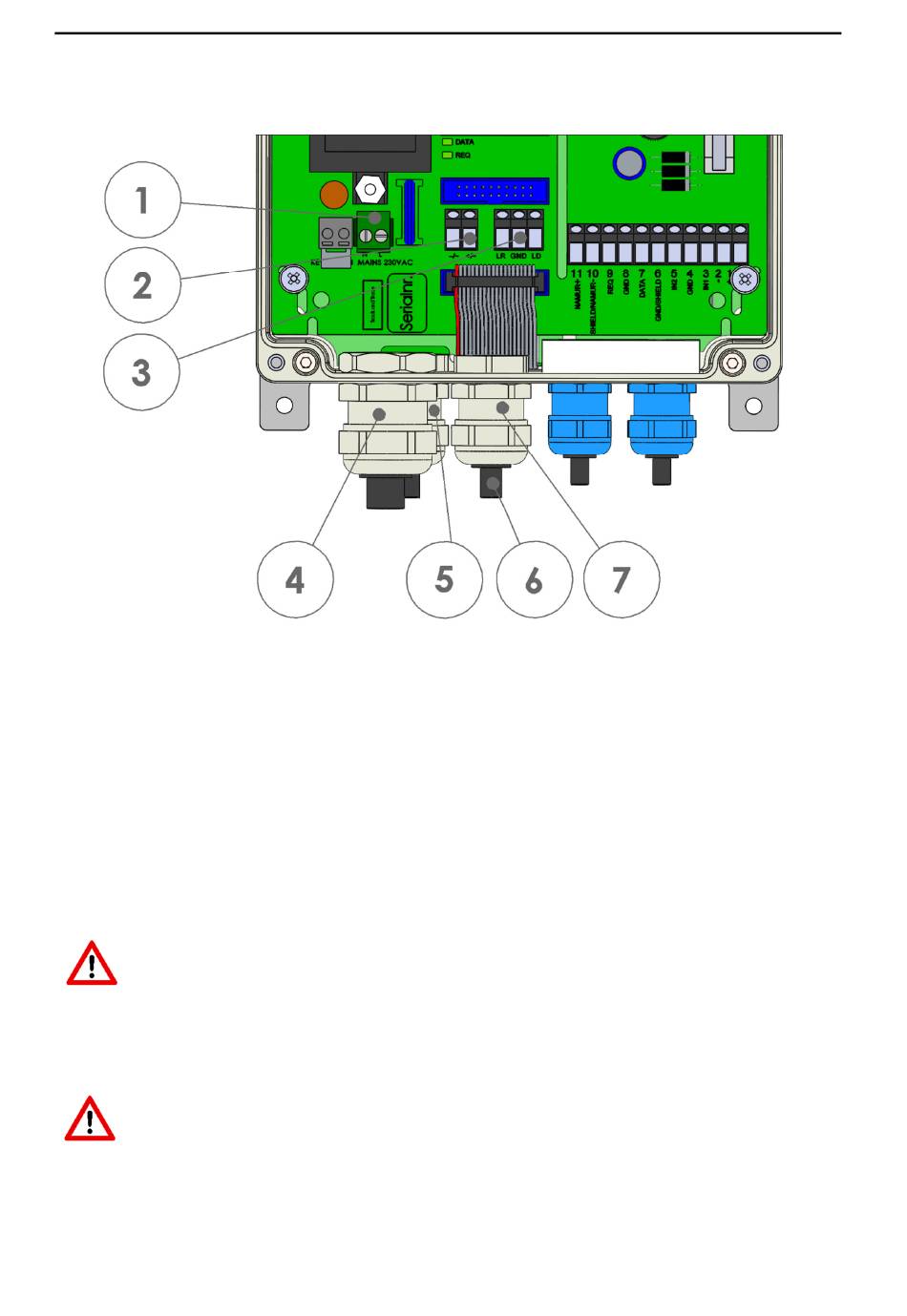

Figuur 4
1. Netspanning aansluiting
2. Aansluiting voor laagspanningsvoeding
3. Aansluiting voor locale bus
4. Kabeldoorvoerwartel voor netspanning aansluiting
5. Kabeldoorvoerwartel voor een externe antenne
6. Afsluitdop voor kabeldoorvoerwartel
7. Kabeldoorvoerwartel bekabeling naar modulen of laagspanningsvoeding of locale bus
LET OP
6.5
Aansluiten van de netspanning
LET OP
Vervolgens wordt deze door de wartel gestoken en aangesloten op de stekker die in de aansluiting 230 VAC
gestoken is. Zet vervolgens de wartel deugdelijk vast.
Plaats de beschermkap.
. Geopende UNILOG 300; Aansluitingen voeding en lokale bus
Kabeldoorvoerwartels die niet gebruikt worden, dienen te worden
afgesloten met de meegeleverde afsluitdoppen
Wees zeker dat de netspanningaansluiting niet onder spanning staat.
DDN3004MHNL/09-2017/Rev.7
UNILOG 300 N33/N34/N35
10
