Installatie- en gebruikershandleiding
8.2
Controle na installatie
Indien succesvol wordt aangemeld op het GSM-netwerk, zal de GSM-status LED (pos 6, Figuur 3) gaan
knipperen. Vervolgens kan het centrale acquisitiesysteem contact maken en de werking gecontroleerd
worden.
Bij toepassing als datalogger is het noodzakelijk om aansluitend de volgende acties uit te voeren met het
centrale systeem:
laat het centrale acquisitiesysteem contact maken met UNILOG 300 en de klok synchroniseren.
•
Hiermee wordt zeker gesteld dat de interne klok gelijk loopt met het centrale acquisitiesysteem.
Wigersma & Sikkema levert UNILOG 300 standaard af met gedeactiveerde datalog functies.
Kloksynchronisatie zal de datalogger functies activeren (de scheduler, intervallogger, de
historische logger en, indien geactiveerd, de interne FTP-sessie). Als UNILOG 300
geconfigureerd is voor Encodertelwerk uitlezing, zal tevens de een uitlezing plaatsvinden van het
Encodertelwerk initialisatie plaatsvinden en de gegevens van de gasmeter worden uitgelezen.
laat het centrale acquisitiesysteem nogmaals inbellen en de billing data opvragen. Hiermee
•
wordt zeker gesteld dat de verbinding met de aangesloten meter correct werkt.
Bij toepassing als transparant modem wordt de volgende actie uitgevoerd met het centrale systeem:
laat het centrale acquisitiesysteem inbellen en de billing data opvragen van de op UNILOG 300
•
aangesloten UNIGAS. Hiermee wordt zeker gesteld dat de verbinding met UNIGAS correct
werkt.
De hierboven genoemde handelingen kunnen ook worden uitgevoerd met de software UNITOOL.
8.3
Controle van de GSM verbinding
Aan de hand van de GSM-status-LED (pos 6, Figuur 3), kleur geel, kan het juist functioneren van de GSM
verbinding worden gecontroleerd. Tijdens het inschakelen gaat de GSM-status LED continu branden (1)
totdat UNILOG 300 is aangemeld op het GSM netwerk. Afhankelijk van het GSM-netwerk kan dit 10 tot 20
seconden duren. Zodra UNILOG 300 is aangemeld gaat de GSM-status LED langzaam knipperen ((2); één
keer per drie seconden). Op het moment dat er verbinding wordt gemaakt met UNILOG 300 gaat de GSM-
status LED snel knipperen ((3); één keer per twee seconde). Na verbreken van de verbinding gaat de GSM-
status LED weer langzaam knipperen (1).
8.4
Controle GSM-netwerk
Indien er twijfels bestaan over de kwaliteit van het GSM-netwerk op de locatie waar UNILOG 300 is
geplaatst, dan is het mogelijk de ontvangstkwaliteit te controleren met behulp van de servicesoftware
MODEM NETWORK MONITOR.

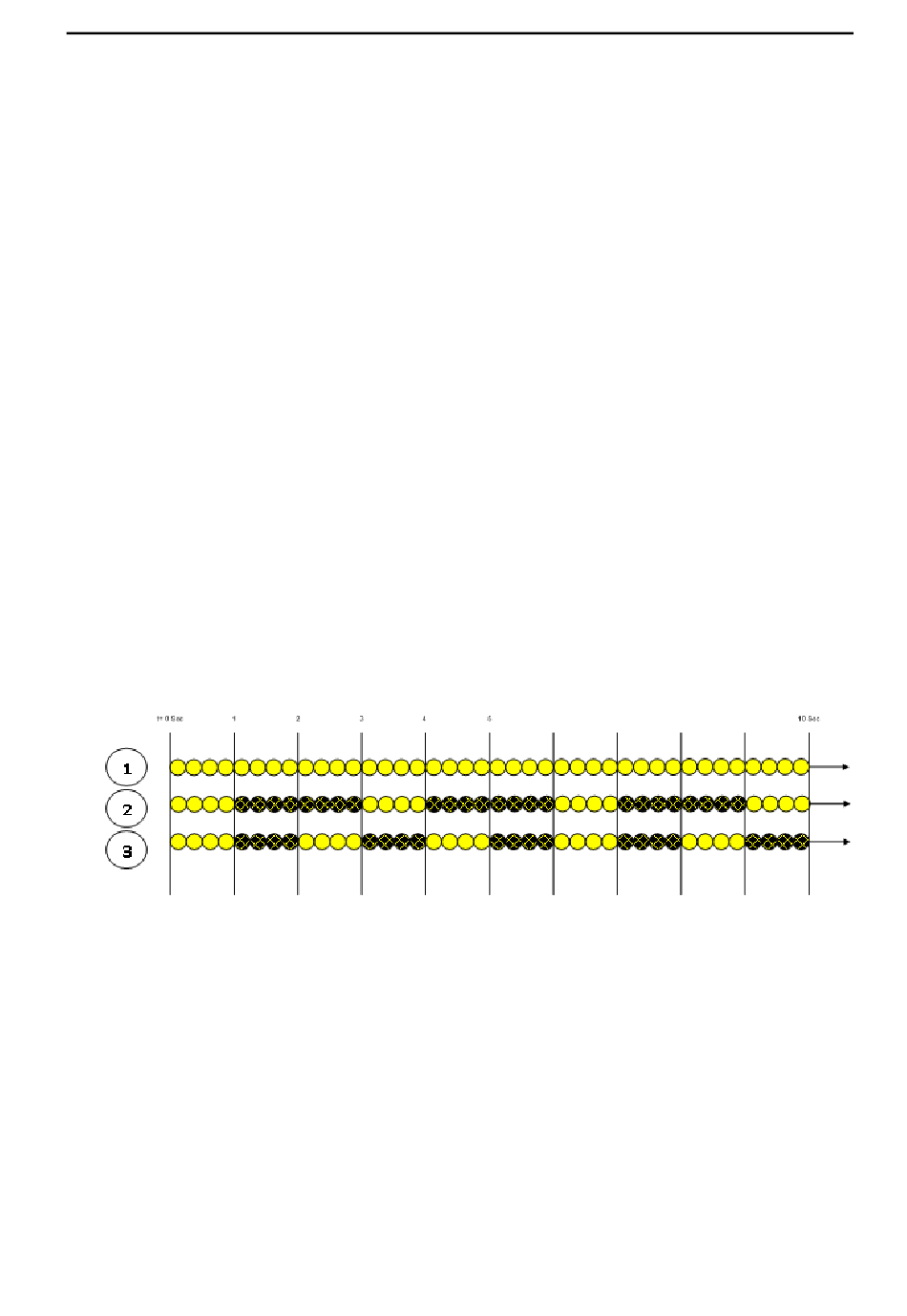

Figuur 8. GSM status led functies
DDN3004MHNL/09-2017/Rev.7
UNILOG 300 N33/N34/N35
15
