Algemene informatie
OPMERKING: De verwijsnummers en -letters die tussen
haakjes staan in de tekst verwijzen naar
de aanduidingen in de afbeeldingen en de
onderdelentekening.
OPMERKING: Gebruik altijd originele Graco onderdelen en
toebehoren, verkrijgbaar bij uw Graco dealer.
Als u eigen toebehoren inzet, overtuig u er
dan van dat ze de juiste maten hebben en
dat ze voldoen aan de drukniveaus van uw
systeem.
Afb. 2 is slechts een richtlijn voor de keuze en installatie van
systeemonderdelen en toebehoren. Neem contact op met uw
Graco dealer voor hulp bij het ontwerp van een systeem dat
precies is ontworpen voor uw specifieke behoeften.
De operator voorbereiden
Iedereen die de apparatuur gaat bedienen moet zijn opgeleid
op het gebied van veilige en efficiënte bediening van alle
systeemonderdelen en de juiste omgang met alle materialen.
Alle operators moeten alle instructiehandleidingen, plaatjes
en label zorgvuldig en goed hebben gelezen voor ze met de
apparatuur gaan werken.
Aarding
WAARSCHUWING
BRAND- EN EXPLOSIEGEVAAR
De pomp moet voor gebruik eerst geaard
worden. Lees ook het gedeelte BRAND-
EN EXPLOSIEGEVAAR op blz. 4.
1.

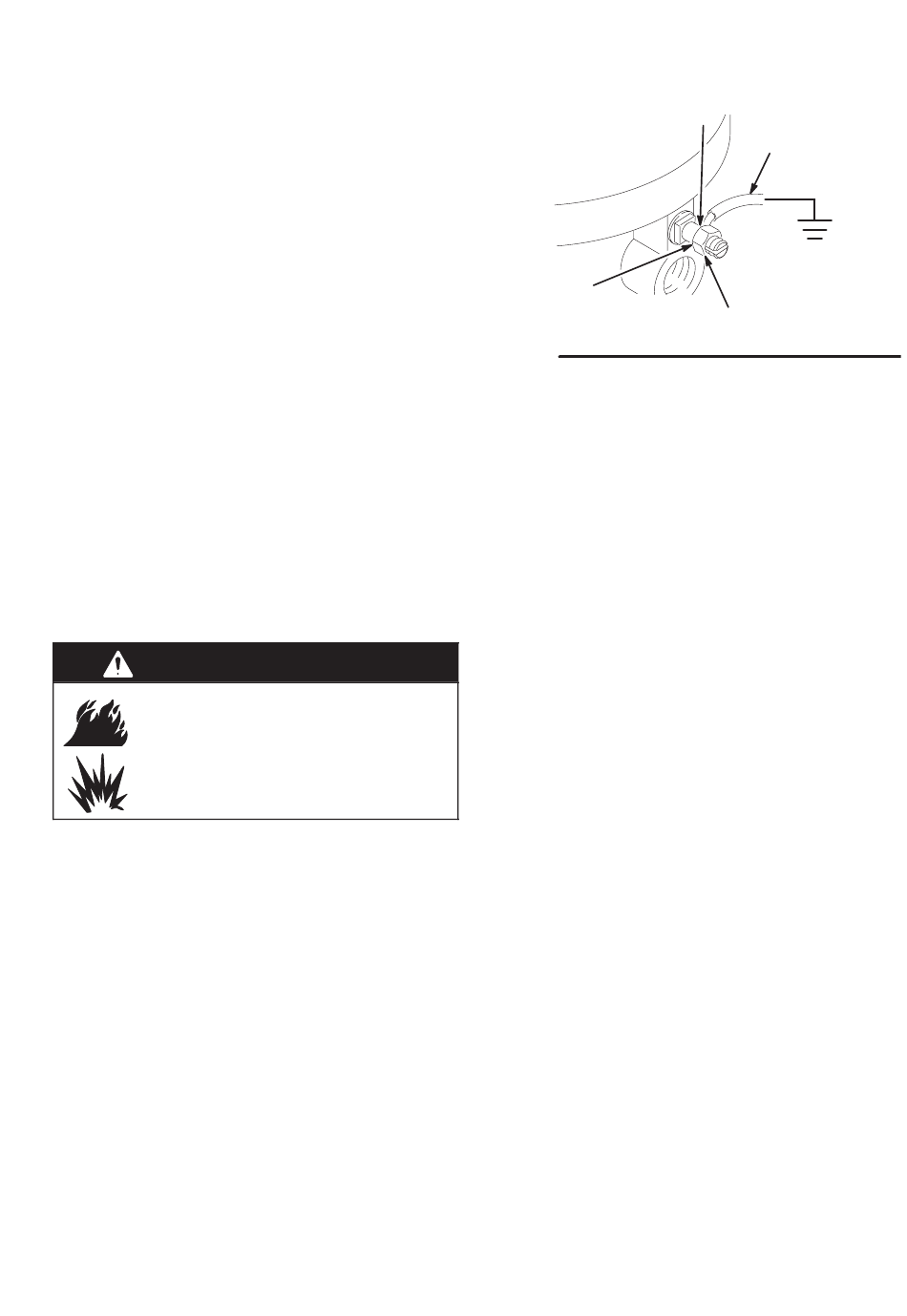

De pomp: gebruik een aarddraad en een klem van
@
minimaal 1,5 mm
. Zie Afb. 1. Draai de borgmoer (W)
en de ring (X) van het aansluitpunt voor de aarding
los. Steek één uiteinde van een massadraad (Y) in
de gleuf (Z) in het aansluitpunt en draai de borgmoer
stevig aan. Sluit het andere uiteinde van de draad
aan op een goed geaarde massa. Bestel onderdeel-
nr. 238909.
Installatie
Afb. 1
2.
Lucht- en materiaalslangen: alleen elektrisch geleidende
slangen gebruiken.
3.
Luchtcompressor: volg de aanbevelingen van de
fabrikant.
4.
Spuitpistool: aard deze door verbinding met een goed
geaarde materiaalslang en pomp.
5.
Aanvoerreservoir voor het materiaal: volg de ter plekke
geldende voorschriften op.
6.
Het te spuiten voorwerp: volg de ter plekke geldende
voorschriften op.
7.
Bakken voor oplosmiddelen die worden gebruikt bij
het doorspoelen: conform de ter plekke geldende voor-
schriften. Alleen metalen bakken gebruiken die gelei-
dend zijn; plaats ze op een geaarde ondergrond. De
bak niet op een niet-geleidende ondergrond plaatsen,
zoals papier of karton, aangezien dan de continuïteit
van de aarding wordt onderbroken.
8.
Om de goede continuïteit van de aarding te handhaven
bij het doorspoelen of wanneer de druk wordt ontlast,
moet u een metalen gedeelte van het spuitpistool stevig
tegen de zijkant van een geaarde metalen bak houden
en dan pas de trekker van het pistool indrukken.
Z
X
W
Y
0720
306981
5
