Afkoppelen van de verdringerpomp pomp
WAARSCHUWING
Om het risico te verminderen van ernstige verwonding
moet u steeds als u de instructie krijgt de druk te ontlasten
de Drukontlastingsprocedure, op blz. 9, volgen.
1.
Spoel de pomp, indien mogelijk. Stop de pomp in
de onderste stand van de slag. Ontlast de druk.
2.
Koppel de lucht- en materiaalslangen af. Haal de pomp
van de bevestiging af. Noteer de onderlinge stand van
de materiaaluitlaat van de pomp en de luchtinlaat van
de luchtmotor.
3.
Zie Afb. 4. (Zie voor model 221075 ook de onderdelen-
tekening op blz. 16.) Schroef de borgmoeren (4) van
de verbindingsstangen (12). Verwijder de splitpen (3).
Schroef de verdringerstang (26) van de luchtmotor (14)
of verbindingsstang (37, alleen bij model 221075). Trek
voorzichtig de verdringerpomp (15) van de luchtmotor
(14). Inspecteer de O-ring (7).
4.
Zie blz. 14 voor onderhoud aan de verdringerpomp. Zie
voor een beschrijving van onderhoud aan de luchtmotor
de afzonderlijke bijgeleverde handleiding.
De pneumatische pomp weer aansluiten
1.
Smeer de O-ring (7) en plaats die op de verdringerstang
(26). Draai de materiaaluitlaat van de pomp ten opzichte
van de luchtinlaat van de luchtmotor weer in de stand
zoals genoteerd was in stap 2 onder Afkoppelen van
de verdringerpomp. Plaats de verdringerpomp (15) op
de verbindingsstangen (12). Zie Afb. 4.
2.
Schroef de borgmoeren (4) losjes op de verbindings-
tangen (12). Schroef de verdringerstang (26) in de
as van de luchtmotor (14) of de verbindingsstang
(37, alleen bij model 221075) totdat de gaten voor
de splitpen over elkaar vallen. Plaats de splitpen (3).
3.
Bevestig de pomp en sluit alle slangen weer aan.
Sluit ook de aarddraad weer aan als die was los-
genomen. Draai de pakkingmoer/smeernippel (36)
vast met 24–27 N.m. Vul de smeernippel met
Graco Throat Seal Liquid (TSL) of een equivalente
oplossing.
4.
Draai de borgmoeren (4) van de verbindingsstang
gelijkmatig aan tot het moment dat is aangegeven
in Afb. 4.
5.
Start de pomp en laat hem draaien bij ongeveer 3 bar
luchtdruk, om te zien of de pomp goed werkt.

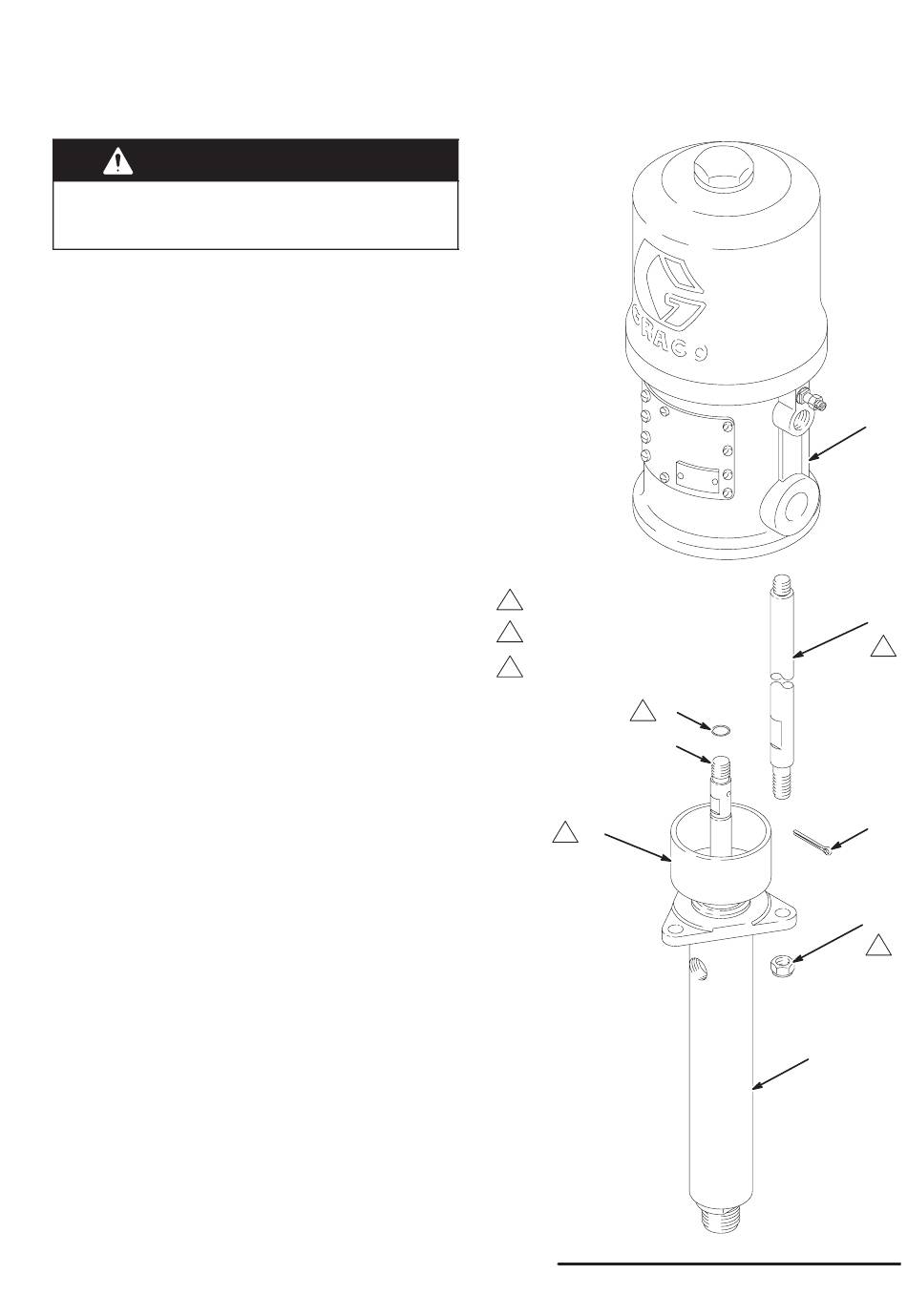

Onderhoud
Afgebeeld: model 223586
President-pompen:
Aandraaien tot 27–41 N.m
Monark-pompen:
1
Aandraaien tot 20–27 N.m.
2
Aandraaien tot 24–27 N.m.
3
Smeren.
Afb. 4
7
3
26
36
2
14
12
1
3
4
1
15
02503
306981
13
