6. Noteer de meting bij A, draai de messen naar stand
B (Figuur 24), meet de afstand van alle messen tot
het oppervlak en noteer de afstanden (Figuur 25).
7. Draai de messen naar stand C, voer de meting uit en
noteer de gemeten afstand (Figuur 24 en Figuur 25).
8. Vergelijk de metingen van de verschillende standen.
Alle afstanden moeten binnen 6 mm gelijk zijn vanuit
elke 2 naast elkaar gelegen messen. Het verschil
tussen de afstanden van alle 3 messen mag niet meer
zijn dan 10 mm. Als het verschil meer bedraagt, gaat
u verder met stap 9.
9. Verwijder de bouten, platte ringen en borgmoeren
van de buitenste as op de plek waar de opvulstukken
moeten worden geplaatst. Om het mes hoger of
lager te zetten, moet een opvulstuk (onderdeelnr.
3256-24) tussen de spilbehuizing en de onderkant
van het maaidek worden geplaatst. Ga verder en
controleer de uitlijning van de messen en plaats
opvulstukken totdat de randen van de messen binnen
de gewenste afstand blijven.
10. Compenseer de metingen van de ene zijde naar de
andere zijde als volgt:
A. Bij maaidekken die gewoonlijk gebruikt worden
met een maaihoogte van 25 tot 51 mm moet
de lage zijde van het maaidek omhoog worden
gebracht. Verwijder de lynchpen waarmee het
zwenkwiel aan het lage uiteinde is bevestigd
(Figuur 26) en verwijder de zwenkwielconstructie.
1
2
1. Lynchpen
B. Breng één drukring over van de bovenzijde van
de zwenkwielas naar de onderzijde, monteer de
zwenkwielconstructie en vergelijk de meshoogte
G010553

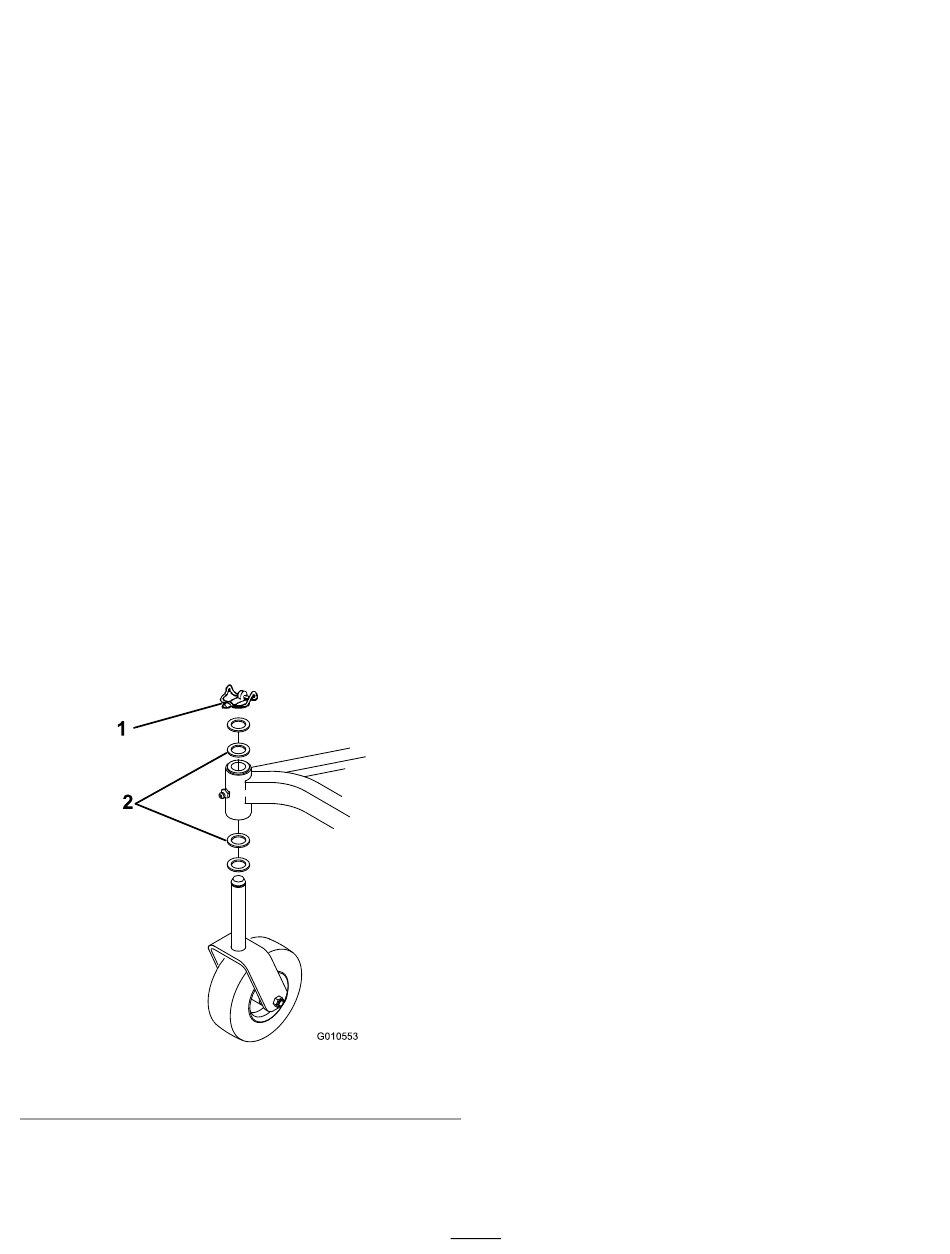

Figuur 26
2. Drukringen (indien nodig)
van alle messen, zie stap 3 tot en met 7. Blijf
drukringen toevoegen als de hoogte nog steeds
niet voldoet aan de vereisten.
C. Als het maaidek wordt gebruikt met een
maaihoogte van 51 mm tot 102 mm, brengt u de
hoge zijde van het maaidek omlaag. Verwijder de
lynchpen van het zwenkwiel aan e hoge kant van
de machine en verwijder de zwenkwielconstructie
(Figuur 26).
D. Breng één drukring over van de onderzijde van
de zwenkwielas naar de bovenzijde, monteer de
zwenkwielconstructie en vergelijk de meshoogte
van alle messen, zie stap 3 tot en met 7. Herhaal
de procedure als de hoogte nog steeds niet aan
de vereisten voldoet.
E. Als de hoogte zich binnen de specificaties
bevindt, plaatst u de lynchpen, stelt u de
maaihoogte in op de gewenste hoogte en kunt u
het gebruik van de machine hervatten.
Grasgeleider vervangen
1. Plaats de machine op een horizontaal oppervlak,
breng het maaidek omhoog, stel de parkeerrem in
werking, zet het tractiepedaal in de neutraalstand
en schakel de aftakas uit. Zet daarna de motor af
en verwijder het sleuteltje uit het contact. Zet het
maaidek vast om te voorkomen dat dit per ongeluk
naar beneden valt.
2. Verwijder de 2 bouten, borgmoeren en veren
waarmee de bevestigingen van de grasgeleider
vastzitten op de draaibeugels (Figuur 27).
3. Om de draaibeugels te verwijderen, verwijdert u de
slotbouten en moeren (Figuur 27).
4. Bevestig de draaibeugels bovenop de uitwerpopening
met de slotbouten en moeren. De koppen van de
slotbouten moeten zich aan de binnenzijde van het
maaidek bevinden.
