Maaimessen monteren
1. Monteer het mes op de as (Figuur 68).
Belangrijk: Het gebogen deel van het mes moet
naar de binnenzijde van de maaikast wijzen om
een goede maaikwaliteit te garanderen.
2. Monteer de veerschijf en de mesbout. De conus
van de veerschijf moet worden gemonteerd op de
boutkop (Figuur 68). Draai de mesbout vast met een
torsie van 115-150 Nm.

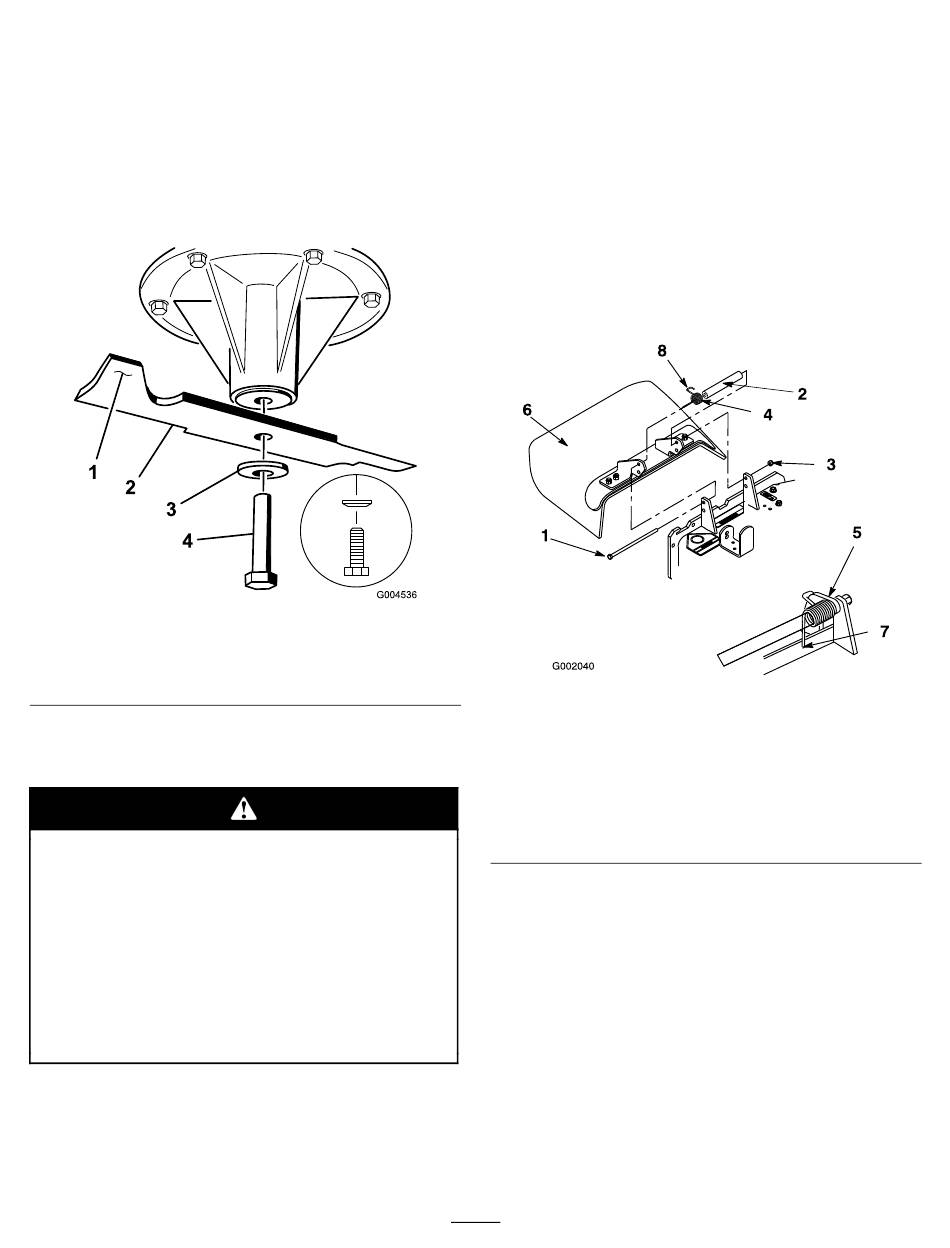

Figuur 68
1. Wiek van het mes
2. Mes
3. Veerschijf
Grasgeleider vervangen
Als een afvoeropening niet is afgesloten, kan
het maaidek voorwerpen in de richting van de
bestuurder of omstanders werpen. Dit kan
ernstig letsel veroorzaken. Daarnaast kunt u
ook in contact komen met het mes.
• Gebruik de maaimachine nooit zonder
afdekplaat, mulchplaat of een grasafvoer en
een grasvanger.
• Controleer of de grasgeleider omlaag staat.
1. Verwijder de borgmoer, bout, veer en afstandsstuk
waarmee de bevestigingen van de grasgeleider
vastzitten op de draaibeugels (Figuur 69). Verwijder
een beschadigde of versleten grasgeleider.
4. Mesbout
5. Conus op boutkop
2. Plaats een afstandsstuk en de veer op de grasgeleider.
Plaats het Leind van de veer achter de rand van het
maaidek.
Opmerking: Zorg ervoor dat het L-vormige
eind van de veer is gemonteerd achter de rand van
het maaidek voordat u de bout plaatst zoals wordt
aangegeven in Figuur 69.
3. Monteer de bout en de moer. Plaats het J vormige
haakeind van de veer om de grasgeleider (Figuur 69).
Belangrijk: De grasgeleider moet omlaag in
positie kunnen klappen. Til de grasgeleider
omhoog om te controleren of deze volledig
omlaag klapt.
1. Bout
2. Afstandsstuk
3. Borgmoer
4. Veer
51
Figuur 69
5. Veer, gemonteerd
6. Grasgeleider
7. L-vormige eind van veer,
achter de rand van het
maaidek plaatsen alvorens
de bout te monteren
8. J-vormige haakeind van
veer
