Netaansluiting
Parallelschakeling voor
inductieve verbruikers
Aanwijzing!
Het persventiel bevindt zich bij het zelfontluchtende type aan de kopzijde van de
doseerkop.
Bypassleiding installeren
Aanwijzing!
Bij voordruk aan zuigzijde moet in de bypassleiding minimaal dezelfde druk heersen.
Bedrijf met voordruk in de bypass en geen druk aan zuigzijde is mogelijk.
• Steek slangleiding op de bypass-slangtule resp. aan het ontluchtingsventiel van de
zelfontluchtende doseerkop bevesti gen; geadviseerd wordt zacht PVC 6x4.
• Leid het vrije uiteinde van de leiding terug naar de voorraadtank.
• Kort de bypassleiding zodanig in, dat deze niet in het doseermedium hangt.
6.3 Elektrische installatie
Waarschuwing!
• Installeren mag alleen door een vakman gebeuren.
• De gamma/L tijdens installatie niet op de netspanning aansluiten
• Neem bij installatie van de pomp de betreffende nationale voorschriften in acht!
• Bij parallelschakeling met inductieve verbruikers dient een eigen schakelcontact,
bijvoorbeeld een relais te worden aangebracht!
De pomp wordt aangesloten via de netkabel op het net.
Als de pomp parallel met inductieve verbruikers op het net is geschakeld (bijvoorbeeld
magneetventiel, motor), dan moet deze van deze verbruikers elektrisch gescheiden zijn
om beschadigingen door inductiespanningen bij het uitschakelen te vermijden.
• Zorg voor de gamma/L voor eigen contacten, stroomvoorziening via hulpcontact-
gever of relais.
Is dit niet mogelijk, dan:
• Een varistor (artikelnr. 710912) of een RC-element (0.22µF/220Ω, artikelnr.
710 802) parallel schakelen.

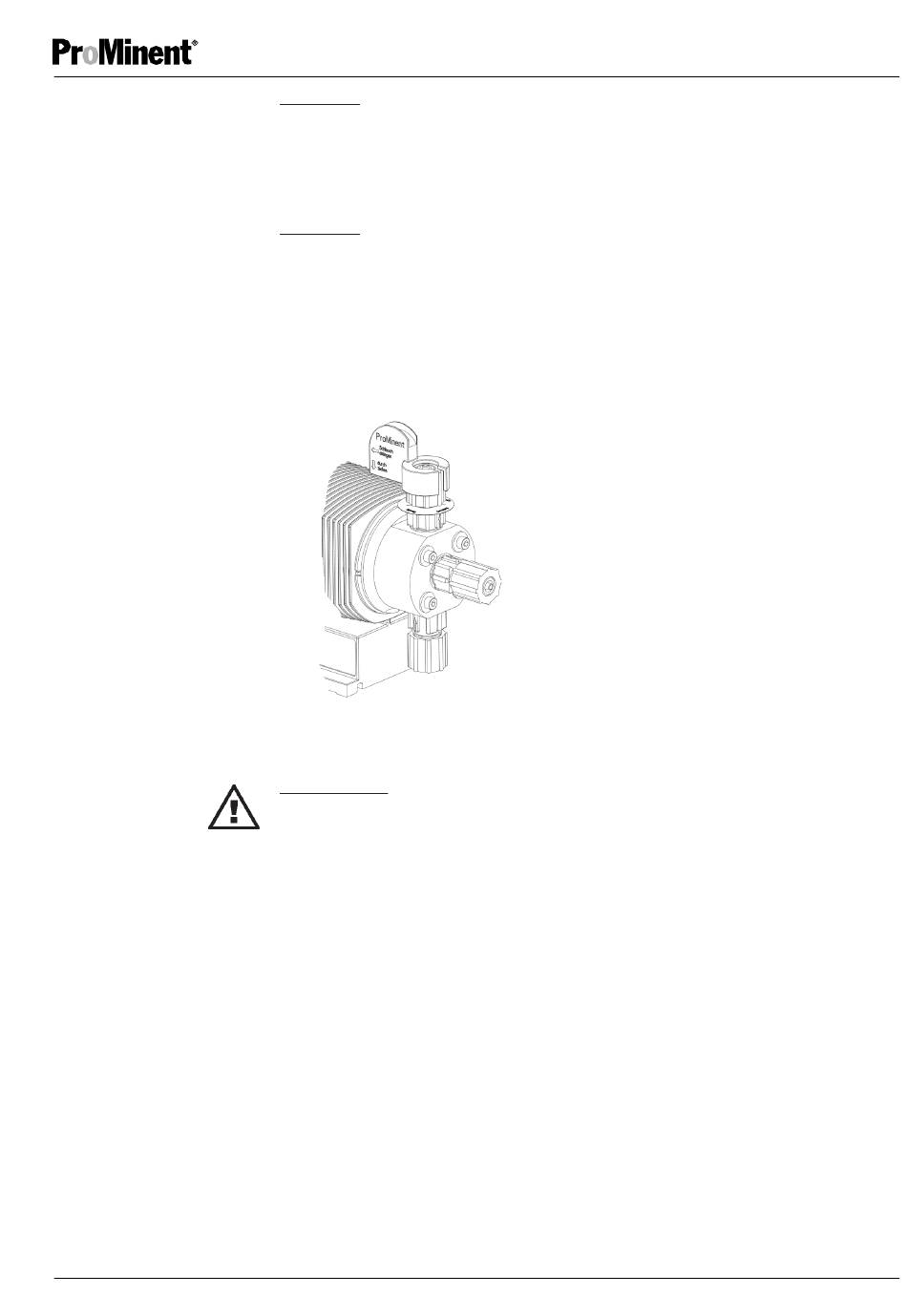

Ontluchtingsventiel voor de
bypass-leiding naar de voorraad-
tank, 6/4 mm
Persventiel voor doseerpunt
persleiding naar doseerpunt
6/4 - 12/9 mm
Zuigventiel voor zuigleiding naar
de voorraadtank, 6/4-12/9 mm
11
