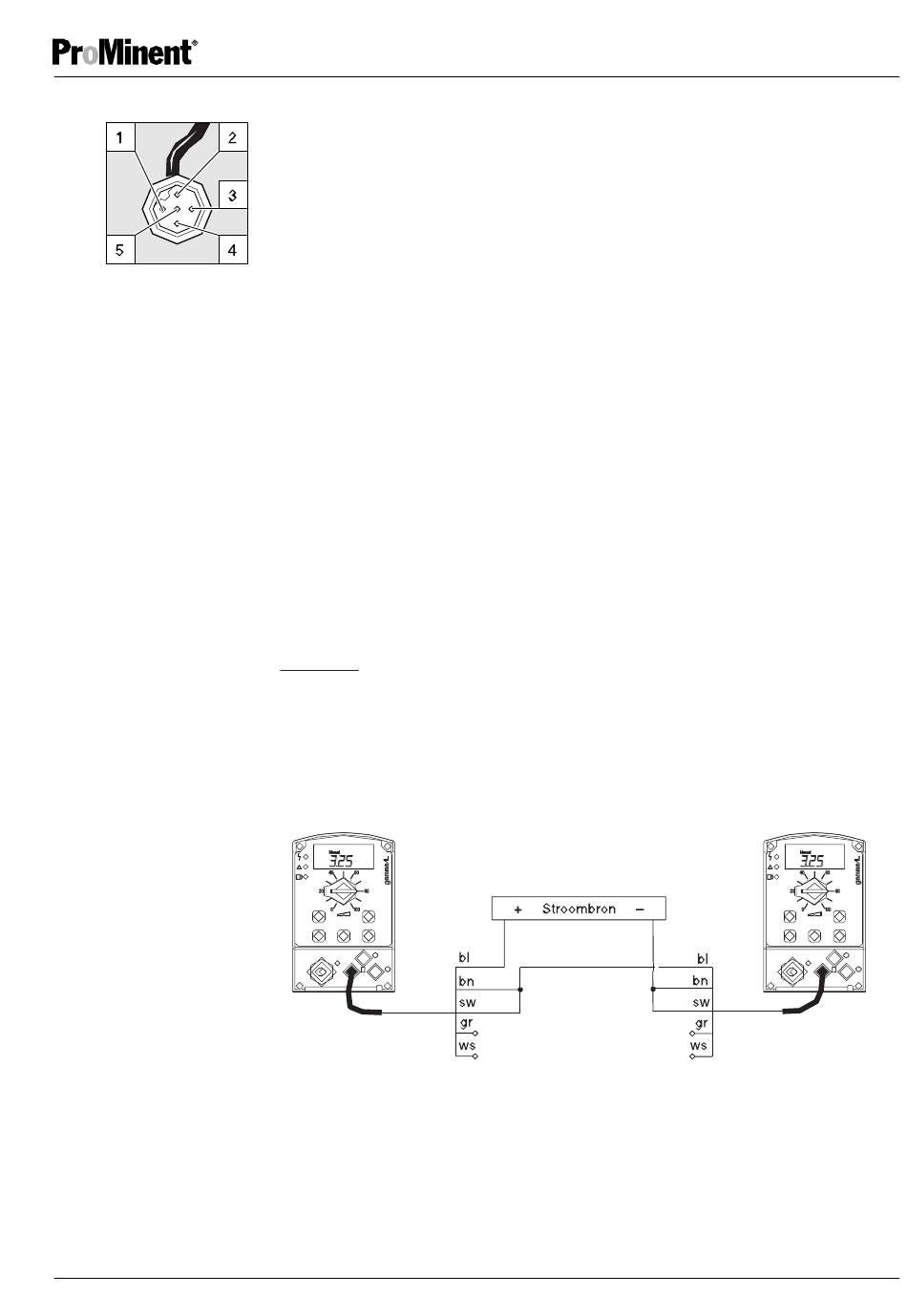

Bezetting op de stekker
Functie "pauze"
De pomp werkt niet, als
• de kabel is aangesloten en pin 1 en pin 4 zijn open
De pomp loopt, als:
• de kabel is aangesloten en pin 1 en pin 4 verbonden zijn
• geen kabel is aangesloten (pin 1 is vrij)
Functie "Contact" en "Batch"
Een of meer doseringen worden uitgevoerd, wanneer pin 2 en pin 4 tijdens tenminste
20 ms met elkaar verbonden worden.
Bovendien moeten pin 1 en pin 4 verbonden zijn.
Functie "Analoog"
De slagfrequentie van de gamma/ L wordt door een stroomsignaal gestuurd. Het
stroomsignaal wordt tussen pin 3 en pin 4 aangelegd.
Bovendien moeten pin 1 en pin 4 met elkaar verbonden zijn.
Functie "Hulpfrequentie"
De gamma/L werkt met een voor ingestelde slagfrequentie, als pin 5 en pin 4 met
elkaar verbonden zijn.
Bovendien moeten pin 1 en pin 4 verbonden zijn.
Vanaf de fabriek is deze functie op 180 slagen geprogrammeerd.
Opmerking
Voor de hiërarchie van de functies en werkwijzen zie hoofdstuk 5.
Serieschakeling van twee gamma/ L
Schakel twee gamma/ L op deze manier in serie, wanneer u deze door een stroomsig-
naal in de modus "Analoog" wilt besturen (zie § 7.4.2):
Brug "niveauschakelaar"
Er bestaat een aansluitmogelijkheid voor een 2-trapsniveauschakelaar met waarschu-
wing vooraf en einduitschakeling
13
