4.
®
10.5.3
De ventielinzet demonteren van de aandrijving

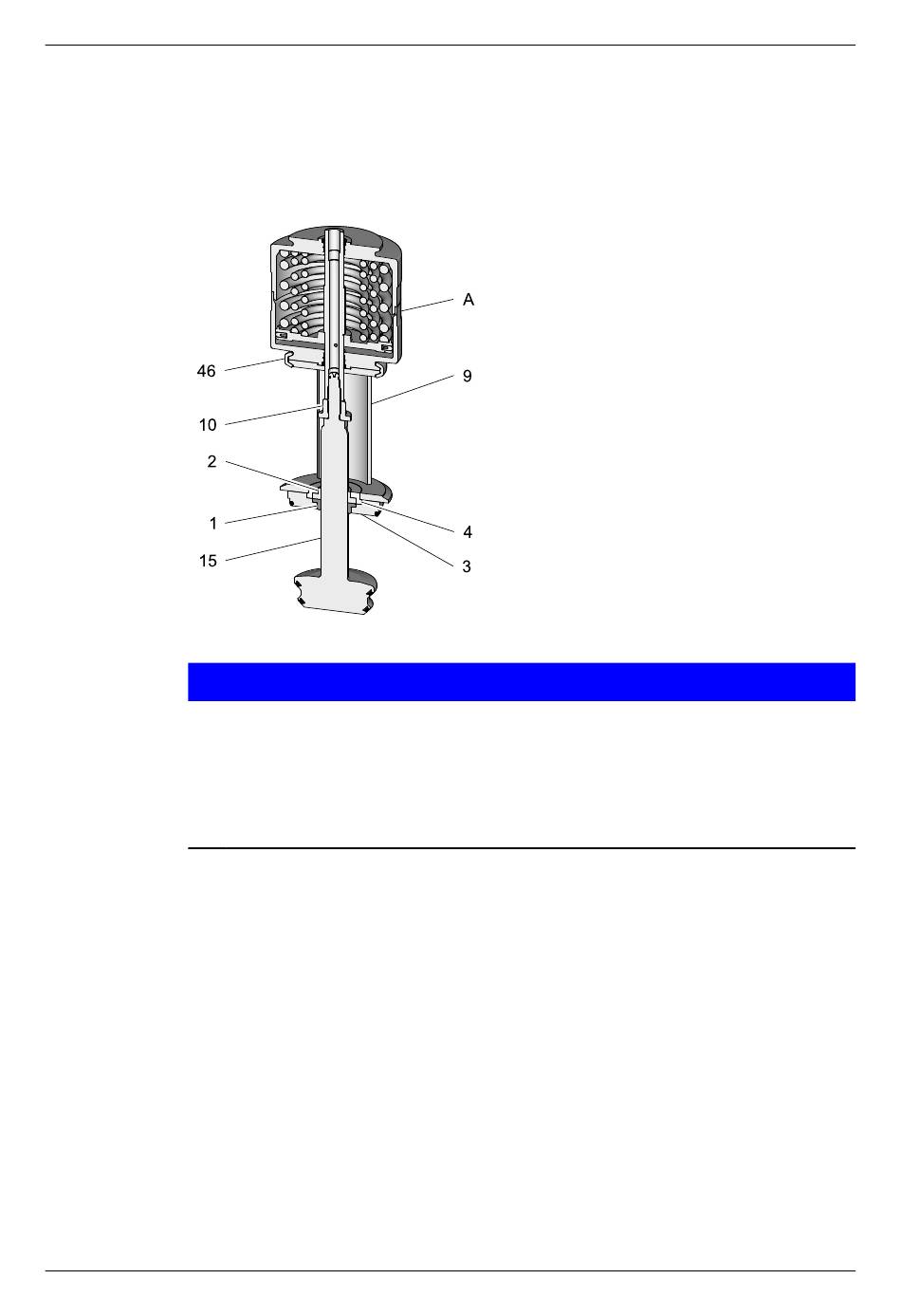

Afb.19
Voer de volgende handelingen uit:
1.
2.
3.
4.
5.
6.
7.
430BAL008331NL_6
28.02.2023
Trek het ventiel in zijn geheel, met aandrijving (A) voorzichtig uit de behuizing
(402).
Klaar
Aandacht
De schacht van de ventielschijf (15) is een gevoelig onderdeel.
Beschadiging aan deze onderdelen kan tot storing in de werking leiden.
► Lagerschijf (4) en afdichtingsschijf (3) mogen bij het uittrekken van de
ventielinzet niet tegen de schacht (15) van de ventielschijf slaan!
► Ventielinzet niet op de ventielschijf plaatsen. Leg de ventielinzet daarom
weg.
Draai de schakelstang eruit.
Maak de klemverbinding (46) tussen aandrijving en het lantaarnstuk losser,
maar schroef hem er niet af.
Houd de aandrijving (A) vast met de bandsleutel.
Zet de moersleutel op de afstandsmoer (10), draai aandrijving (A) met een
bandsleutel en draai de ventielschijf (15) los.
Draai de ventielschijf (15) er met lagerschijf (4), lager (2), afdichtring (1) en
afdichtingsschijf (3) uit..
Schroef de afstandsmoer (10) met 2 moersleutels van de ventielschijf af.
Schuif lagerschijf (4) met lager (2) en afdichtingsschijf (3) met afdichtring (1)
van de ventielschijf (15) af.
Onderhoud
Ventiel demonteren
47
