Werking bedieningspaneel
Activeer AMT
•
Automatische aanpassing motorgegevens –
parameter 107
1.
Stel parameter 107 Automatische aanpassing
motorgegevens in op datawaarde [2] Optimalisatie
bij (start AMT). "107" knippert nu en "2" knippert
niet.
2.
Druk op [START] om AMT te activeren. "107"
knippert nu en in het dataveld beweegt een
streepje van links naar rechts.
3.
Wanneer "107" opnieuw verschijnt met de
datawaarde [0] is de AMT voltooid. Druk op
[STOP/RESET] om de motorgegevens op te slaan.
4.
"107" blijft knipperen met de datawaarde [0]. U
kunt nu verdergaan.
LET OP
VLT 2880-2882-eenheden beschikken niet over de AMT-
functie.
Stel referentiebereik in
•
Min. referentie, Ref
MIN
•
Max. referentie, Ref
MAX
Stel aan/-uitlooptijd in
•
Aanlooptijd [s] – parameter 207
•
Uitlooptijd [s] – parameter 208
In parameter 002 Lokale/externe bediening kan de
bedieningsmodus van de frequentieomvormer worden
ingesteld op [0] Externe bediening, d.w.z. via de
stuurklemmen, of [1] Lokaal, d.w.z. via de bedienings-
eenheid.
Stel de bedieningslocatie in op [1] Lokaal
•
Lokale/externe bediening = [1] Lokaal, parameter
002 Lokale/externe bediening
Stel het motortoerental in via parameter 003 Lokale
referentie
•
Parameter 003 Lokale referentie
5.2 Motorstart
Druk op [START] om de motor te starten. Stel het
motortoerental in via parameter 003 Lokale referentie.
Controleer of de motoras rechtsom draait. Verwissel 2
willekeurige fasen van de motorkabel als dit niet het geval
is.
Druk op [STOP/RESET] om de motor te stoppen.
Druk op [QUICK MENU] om terug te keren naar de
displaymodus.
Druk de toetsen [QUICK MENU] en [+] tegelijkertijd in om
toegang te krijgen tot alle parameters.
MG28M210
Snelgids
– parameter 204
– parameter 205
Danfoss A/S © Rev. 2014-05-08 Alle rechten voorbehouden.
5.3 Aansluitvoorbeelden
Meer informatie is te vinden in de VLT® 2800 Design Guide.
5.3.1 Start/Stop
Start/stop door middel van klem 18 en vrijloop na stop
door middel van klem 27.
•
Parameter 302 Digitale ingang = [7] Start
•
Parameter 304 Digitale ingang = [2] Vrijloop na
stop, geïnverteerd
Voor Precisiestart/stop zijn de volgende instellingen nodig:
•
Parameter 302 Digitale ingang = [27] Precisiestart/
stop
•
Parameter 304 Digitale ingang = [2] Vrijloop na
stop, geïnverteerd

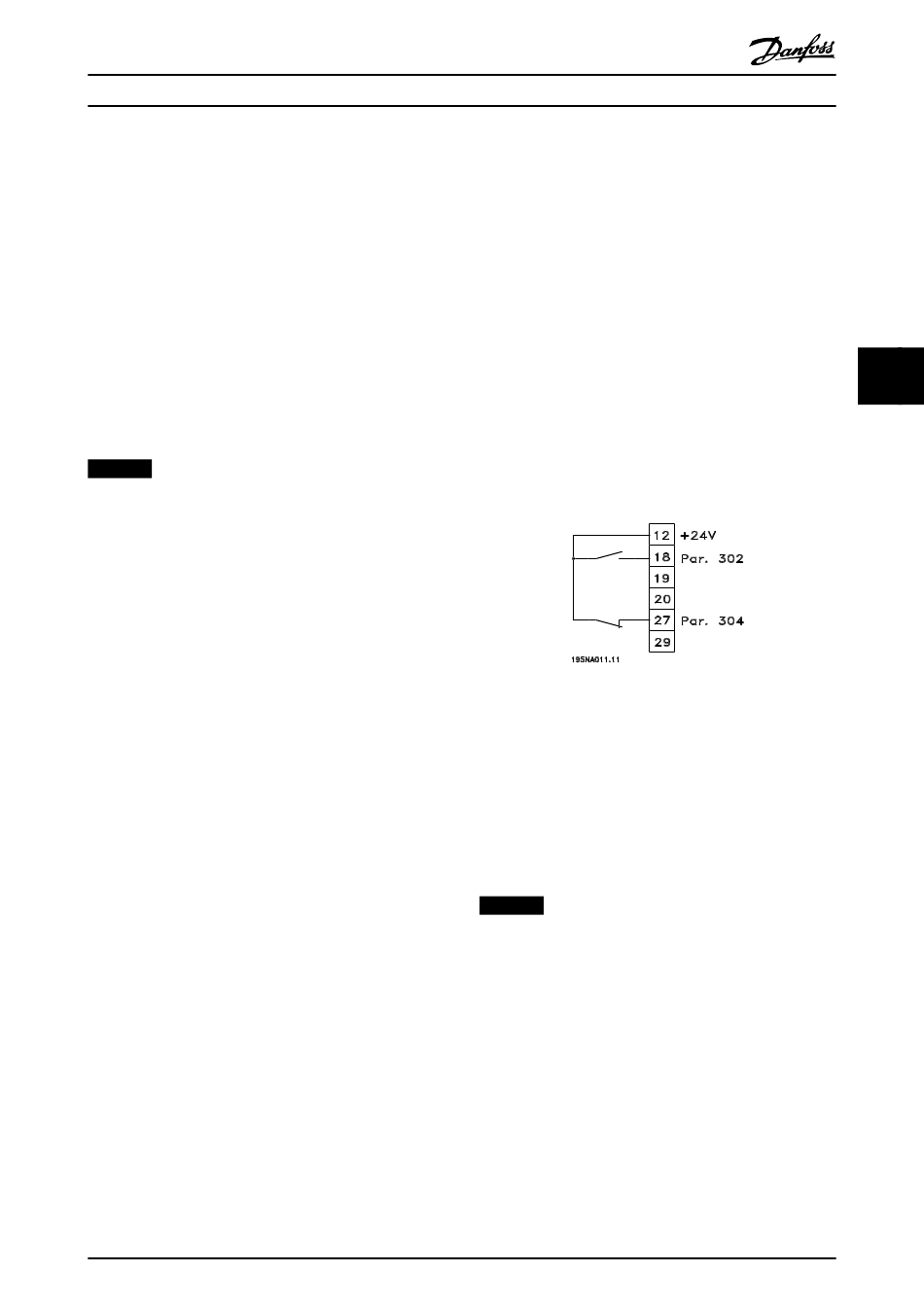

Afbeelding 5.2 Start/stop-aansluiting
5.4 Parameterlijst
Alle parameters staan hieronder vermeld. Zie de VLT® 2800
Design Guide voor informatie over conversie-index,
datatype en een uitgebreide beschrijving.
Zie hoofdstuk 1.2 Aanvullende hulpmiddelen voor externe
communicatie.
LET OP
Gebruik de MCT 10 setupsoftware en een USB-naar-
RS-485-omzetter om parameters te wijzigen.
5
