1.3 Veilige werking
Bij werkzaamheden met chemicaliën moet de regel-
geving ter voorkoming van ongelukken die van toe-
passing is op de installatielocatie worden nageleefd.
Neem de informatie uit de veiligheidsbladen van de
chemicaliënfabrikant in acht bij het werken met che-
micaliën.
Draag altijd beschermende kleding (zoals veilig-
heidsbril en handschoenen) bij werkzaamheden aan
het product of aan aansluitingen en leidingen. Het
systeem mag niet onder druk staan.
Bedien het systeem alleen als alle leidingen correct
zijn aangesloten.
Wanneer een veilige werking niet langer mogelijk is, moet het
product uit bedrijf worden genomen en worden beveiligd tegen
onbedoeld gebruik.
Dit is het geval in de volgende situaties:
•
Wanneer het product zichtbaar beschadigd is.
•
Als het product niet lijkt te werken.
•
Na lange opslagduur onder ongunstige omstandigheden.
2. Het product installeren
2.1 Veiligheidsinstructies
Het product mag alleen worden geïnstalleerd door
bevoegd en gekwalificeerd personeel.
Bij werkzaamheden met chemicaliën moet de regel-
geving ter voorkoming van ongelukken die van toe-
passing is op de installatielocatie worden nageleefd.
Neem de informatie uit de veiligheidsbladen van de
chemicaliënfabrikant in acht bij het werken met che-
micaliën.
Draag altijd beschermende kleding (zoals veilig-
heidsbril en handschoenen) bij werkzaamheden aan
het product of aan aansluitingen en leidingen. Het
systeem mag niet onder druk staan.
Raadpleeg paragraaf
Veeg gemorste vloeistof meteen op om gevaar voor
uitglijden te vermijden.
2.2 Locatie
•
De installatielocatie moet worden beschermd tegen regen,
vochtigheid, condensvorming, direct zonlicht en stof.
•
De installatielocatie moet voldoende verlichting hebben om
een veilige werking mogelijk te maken.
•
Houd u aan de toegestane omgevingsomstandigheden. Zie
paragraaf
7.1 Mechanische
3.1 Het product
hanteren.
gegevens.
2.3 Hydraulische aansluiting
Lees paragraaf
2.1
Veiligheidsinstructies.
2.3.1 Installatievoorwaarden
•
De goede werking kan alleen worden gegarandeerd wanneer
u gebruikmaakt van Grundfos-toebehoren.
•
Voor zuighoogte en leidingdiameter raadpleegt u de techni-
sche gegevens van de doseerpomp.
2.3.2 Opmerkingen voor de installatie
•
Snijd slangen en leidingen onder een rechte hoek af.
•
Zorg dat er geen lussen of knikken in de slangen zitten.
•
Houd de zuigleiding van de doseerpomp zo kort mogelijk.
•
Leg de zuigleiding in opwaartse richting naar het zuigventiel
van de doseerpomp.
•
Neem de installatie-instructies in de handleiding van de
doseerpomp in acht.
2.3.3 De slang aansluiten (RSL en FV tot 60 l/uur)
1. Druk de wartelmoer (2) en de klemring (3) op de slang (1).
2. Plaats het kegelvormige deel (4) volledig in de slang.
3. Bevestig het kegelvormige gedeelte met de slang aan de
draadkoppeling van de RSL/FV.
4. Draai de wartelmoer met de hand vast. Gebruik geen gereed-
schap.
– Draai de wartelmoer na 2-5 bedrijfsuren aan wanneer een
PTFE-pakking wordt gebruikt.
1
2

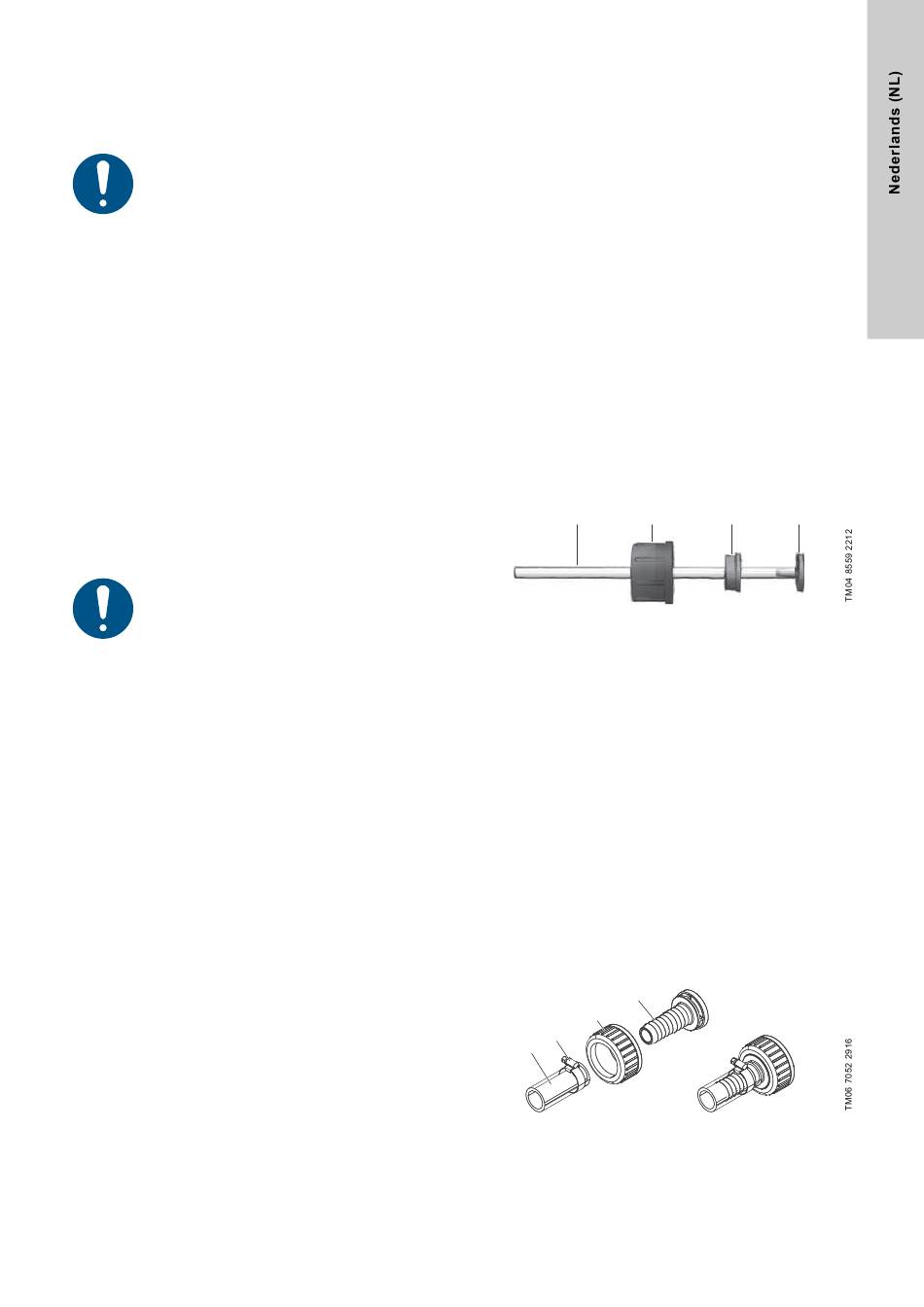

Afb. 1 Hydraulische aansluiting
2.3.4 Een slang aansluiten (RSL en FV tot 460 l/uur)
Zie paragraaf
4.4 Identificatie
voor details over verbindingstypen.
1. Zorg ervoor dat het systeem niet onder druk staat.
2. Bevestig de slangconnector (1) met de wartelmoer (2) aan de
draadkoppeling van de RSL/FV.
– Controleer of de pakking correct is geplaatst.
– Draai de wartelmoer met de hand vast. Gebruik geen
gereedschap.
3. Draai de wartelmoer na 2-5 bedrijfsuren aan wanneer een
PTFE-pakking wordt gebruikt.
4. Voor RSL:
– Breng de slangklem (3) op de slang (4) aan.
– Druk de slang (4) volledig op de slangconnector (1) en draai
de slangklem (3) vast.
5. Voor FV:
– Druk de slang (4) volledig op de slangconnector (1).
– Maak geen gebruik van de slangklem (3). Het materiaal van
de slangklem kan een chemische reactie aangaan met het
doseermedium.
1
2
3
4
Afb. 2 Hydraulische aansluiting
3
4
3
