4.3 Productbeschrijving
4.3.1 RSL en FV tot 60 l/uur
1
2
3
4
1
5
6
7
8
9
10

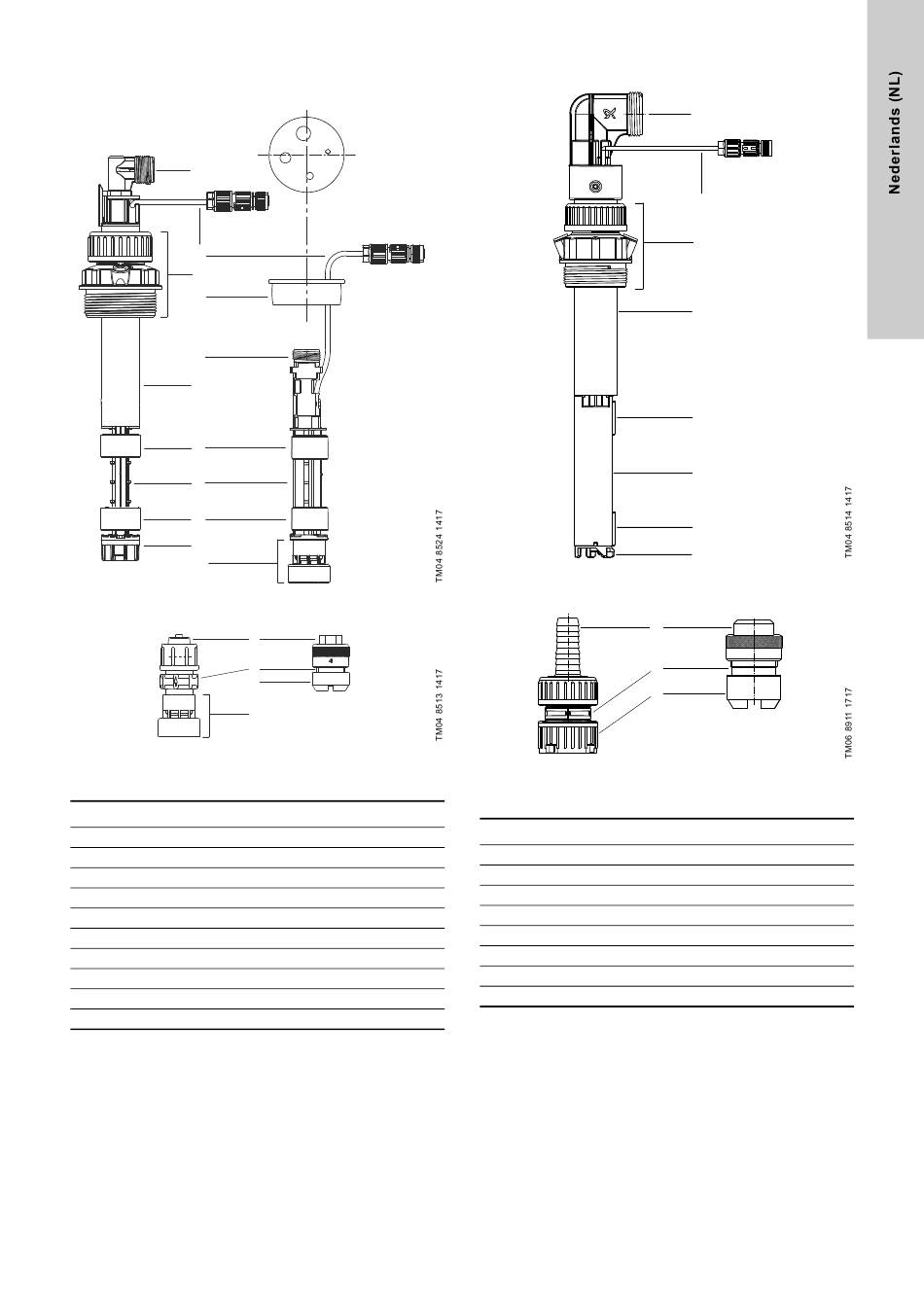

Afb. 13 Links: RSL. Rechts: FV met niveauweergave
Afb. 14 FV zonder niveauweergave, links: kunststof versie,
rechts: uitvoering in roestvast staal
Pos.
Beschrijving
1
Aansluiting voor doseerleiding
2
Signaalkabel met stekker
3
Tankaansluiting, verschuifbaar
4
Tankdop, verschuifbaar
5
Beschermende buis met slang
6
Vlotter, laag niveau
7
Kleplichaam
8
Vlotter, lege tank
9
Inlaat met zeef
10
Inlaat met zeef en gewicht
1
7
9
10
4.3.2 RSL en FV tot 460 l/uur
Afb. 15 RSL met niveauweergave
1
7
9
Afb. 16 FV zonder niveauweergave, links: kunststof versie,
rechts: uitvoering in roestvast staal
Pos.
Beschrijving
1
Aansluiting voor doseerleiding
2
Signaalkabel met stekker
3
Tankaansluiting, verschuifbaar
5
Beschermende buis met slang
6
Vlotter, laag niveau
7
Kleplichaam
8
Vlotter, lege tank
9
Inlaat met zeef
1
2
3
5
6
7
8
9
9
