2.5 Reservoiraansluiting voor RSL en FV tot 460 l/uur
De volgende reservoiraansluiting is alleen mogelijk voor RSL en
voor FV met niveauweergave.
2.5.1 De zuiglans aansluiten
Als geen aansluiting plaatsvindt op een Grundfos-tank die is voor-
zien van een opening met schroefdraad, voert u de stappen in de
desbetreffende paragraaf uit:
•
2.5.3 Aansluiten op een verwisselbare tank
•
2.5.4 De zuiglans aansluiten op een tank zonder opening
1. Indien aanwezig, verwijdert u de schroefdop uit de opening
met schroefdraad (3).
2. Plaats de zuiglans in de opening met schroefdraad (3).
3. Draai de klemringaansluiting (1) los.
4. Schroef de adapterschroef (2) in de opening met schroef-
draad (3) en draai deze met de hand aan.
5. Pas de dompeldiepte van de zuiglans aan de tankhoogte aan.
– Zorg ervoor dat er voldoende afstand is tussen de inlaat van
de zuiglans en de bodem van het reservoir om opzuigen van
sediment te vermijden.
6. Draai de klemringaansluiting (1) met de hand vast.
7. Voor doseerpompen tot 60 l/uur:
– Verwijder zo nodig de blindpluggen en gebruik aansluitingen
(4) en (5) om de ontluchtingsleiding (5) van de pomp en de
overloopleiding (4) van het multifunctionele ventiel of het
overdrukventiel op de tank aan te sluiten.
8. Installeer zo nodig een emissiebeschermingsset om de uit-
stoot van gas te vermijden. Neem de aparte installatie-instruc-
tie in acht die bij de emissiebeschermingsset is geleverd. Zie
paragraaf
8.3
Emissiebeschermingssets.
Dompel de retourleidingen niet onder in het doseer-
medium.
1
2
3

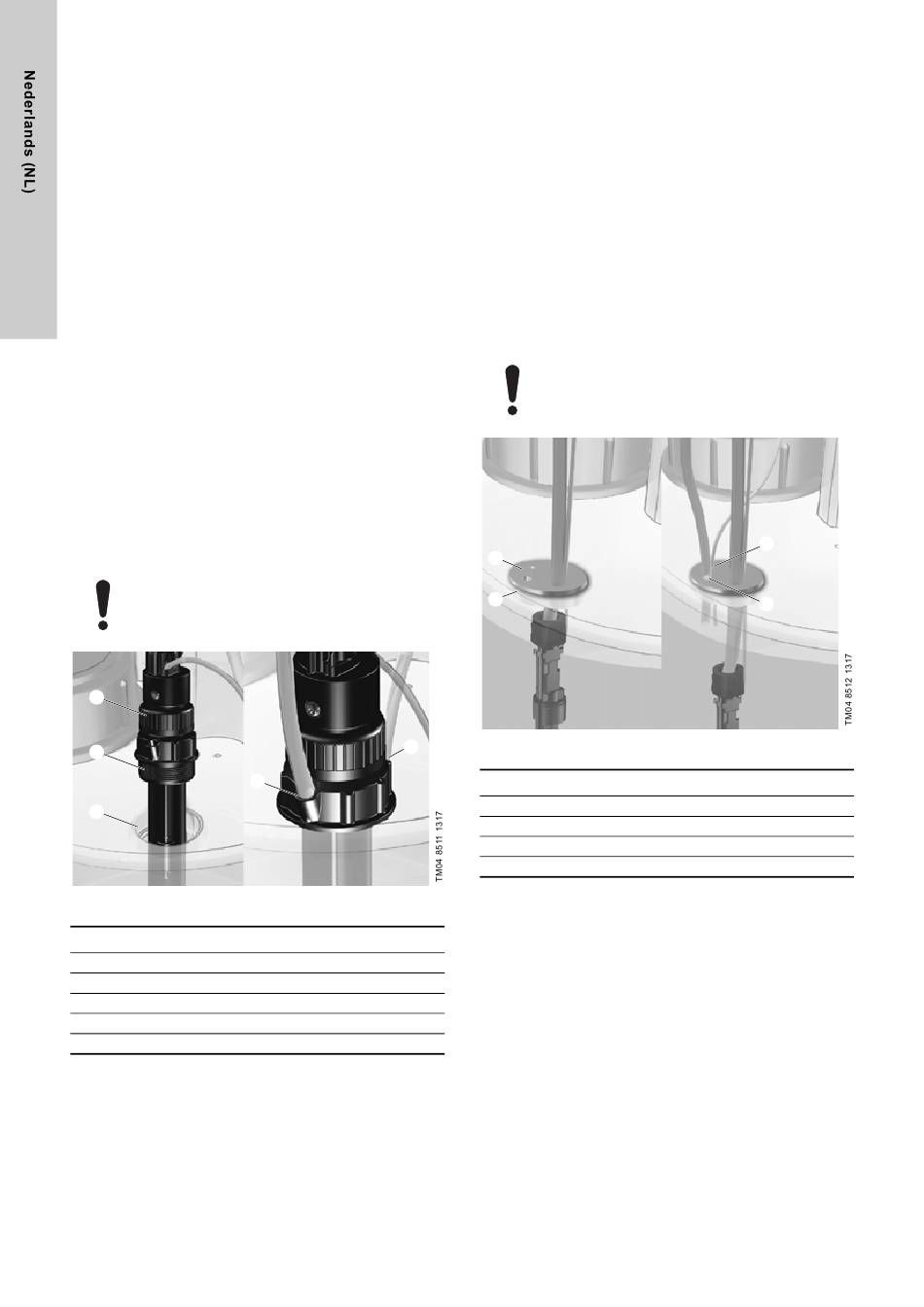

Afb. 10 De zuiglans plaatsen
Pos. Beschrijving
1
Klemringaansluiting
2
Adapterschroef
3
Opening met schroefdraad
4
Aansluiting voor overloopleiding
5
Aansluiting voor ontluchtingsleiding
6
5
4
2.5.2 De voetklep met niveauweergave aansluiten
Als geen aansluiting plaatsvindt op een Grundfos tank die is voor-
zien van een opening met schroefdraad, voert u de stappen in de
volgende paragraaf uit:
•
2.5.3 Aansluiten op een verwisselbare tank
1. Indien aanwezig, verwijdert u de schroefdop uit de opening
met schroefdraad (3).
2. Steek de doseerleiding in de daarvoor bestemde opening in
de tankdop (2).
3. Plaats de voetklep in de opening met schroefdraad (3).
– Controleer of het gewicht onder aan de voetklep op de
bodem van de tank is geplaatst.
– Controleer of de voetklep rechtop staat.
4. Gebruik zo nodig aansluitingen (4) en (5) om de ontluchtings-
leiding (5) van de pomp en de overloopleiding (4) van het mul-
tifunctionele ventiel of het overdrukventiel op de tank aan te
sluiten.
Dompel de retourleidingen niet onder in het doseer-
medium.
2
3
Afb. 11 De voetklep plaatsen
Pos. Beschrijving
2
Tankdop
3
Opening met schroefdraad
4
Aansluiting voor overloopleiding
5
Aansluiting voor ontluchtingsleiding
5
4
