MCHZ/NL (1806) 4.4
Montage MCHZ(S)14a/b met verzwaarde lagering
Voorbereiden montage
Voor de juiste aanhaalmomenten zie paragraaf 10.1.1 "Aanhaalmomenten voor bouten en
moeren" en paragraaf 10.1.2 "Aanhaalmomenten trekstangen".
Voor de juiste smeer- en borgingsmiddelen zie paragraaf 10.2 "Nasmeren van
kogellagers" en paragraaf 10.3 "Aanbevolen vloeibare borgingsmiddelen".
Voor montage dienen alle betrokken onderdelen altijd schoon en
onbeschadigd te zijn. Laat lagers en asafdichting zo lang mogelijk in de
verpakking. Indien het lager niet vervangen hoeft te worden, moeten lagers en
lagerruimte aan aandrijfzijde worden gereinigd en van nieuw vet worden
voorzien. Het lager aan niet-aandrijfzijde is een lager in uitvoering 2RS1 en
behoeft geen onderhoud.
Submontage omloopdeksels
Gebruik voor het inpersen van de dichtingsringen een passende montagebus. De vlakke
zijde van de dichtingsringen moet gelijk zitten met de vlakke zijde van het deksel, zie
figuur 13.
De punten 2 en 3 zijn alleen van toepassing voor uitvoering Q (=met bronzen waaiers)
1 Monteer de kleine dichtingsringen (0590) in de deksels (0510).
2 Monteer een dichtingsring (0580) in het zuigdeksel (0500).
3 Monteer de dichtingsringen (0580) en (0610) in de deksels (0510).
4 Monteer de dichtingsring (0610) in het pompdeksel (0530).
Montage pomp
1 Doe een weinig Loctite 641 op de pasrand van smoorbus (0060) en breng de
smoorbus aan in de pompstoel (0030), die aan aandrijfzijde komt.
2 Monteer de buitenborgring (0100) op de as (0570).
3 Bevestig de smoorring (0600) met enige druppels vloeibaar borgingsmiddel op de
as. Deze smoorring wordt toegepast vanaf 8 trappen en hoger.
4 Steek de pompas (0570) met de aandrijfzijde van binnen naar buiten door de
persstoel (0030).
Montage stopbuspakking MCHZ

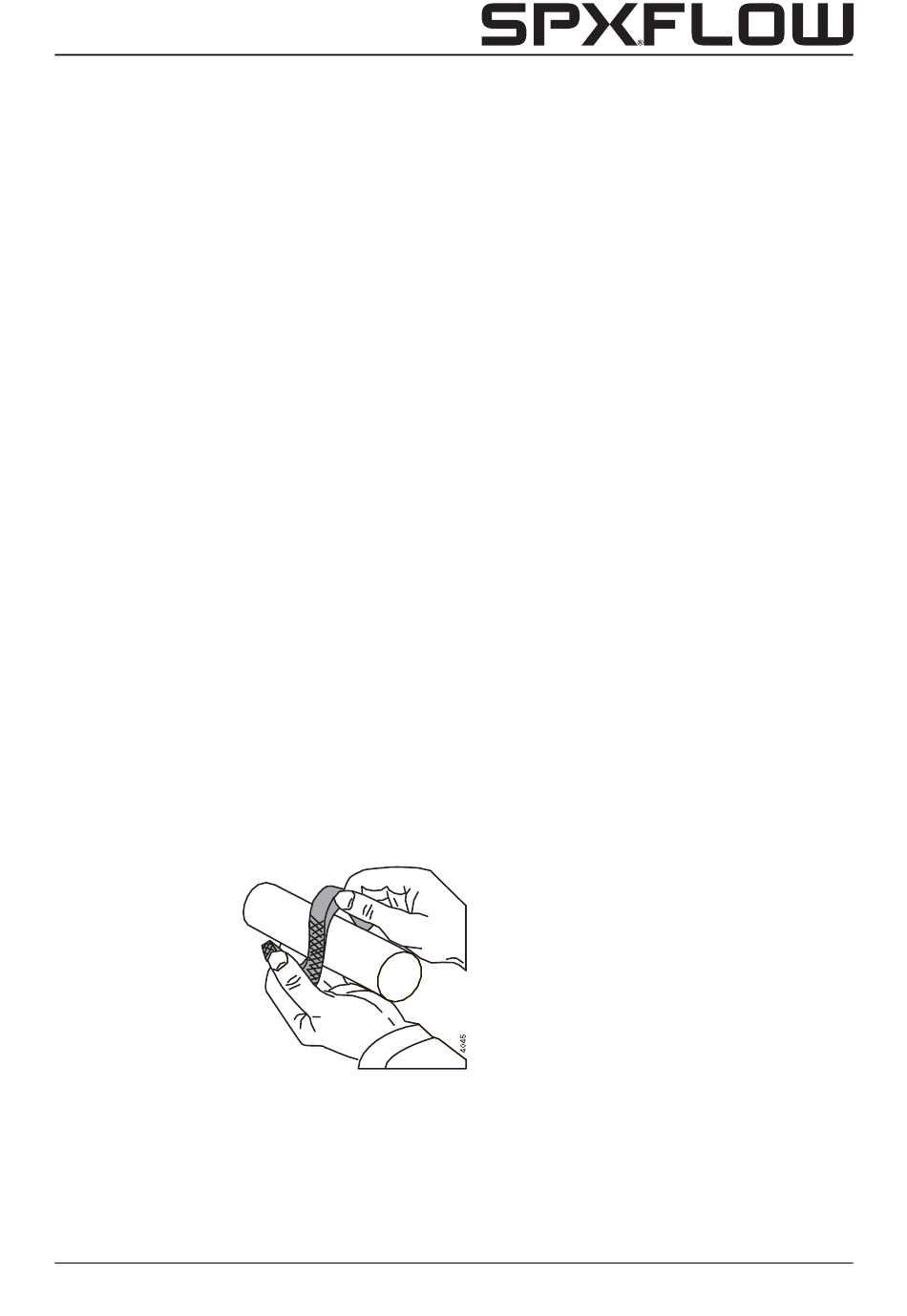

Figuur 17:
Openbuigen stopbuspakkingring.
1 Breng de 5 pakkingringen aan. Leg de pakkingen met de openingen om en om. De
pakkingringen mogen alleen axiaal worden opengebogen, zie figuur 17.
2 Breng de gland (0140) aan. Draai de moeren (0290) handvast.
3 Ga verder met paragraaf 7.7.6.
Demontage en montage
39
