Montage mechanische asafdichting MCHZS

Een mechanische asafdichting is een kwetsbaar precisie onderdeel. Laat de

asafdichting in de oorspronkelijke verpakking totdat u met de werkelijke

montage begint. Zorg dat de werkomgeving stofvrij is en de onderdelen en het

gereedschap schoon zijn. Verwijder eventuele verf van onderdelen. Leg de

glijringen nooit neer op de glijvlakken.

1 Monteer de stelring (0190) en borg deze met de stelschroef (0330).

De afstand mj van de bovenzijde van de stelring tot aan de onderzijde van de

buitenborgringgroef moet 54 mm bedragen.

2 Controleer of de groeven voor de buitenborgringen (0220) geen scherpe randen

hebben.

3 Bevochtig de as met water met afwasmiddel. Monteer het roterende deel van de

asafdichting (0160) door dit met een licht rechtsdraaiende beweging over de as op

zijn plaats te schuiven. Alle kracht moet hierbij worden uitgeoefend op het manchet-

deel van de roterende deel. Het glijvlak moet naar buitenzijde van de pomp gericht

zijn.

4 Bevochtig de sealkamer van het sealdeksel (0090) met water met afwasmiddel.

Monteer de statische ring van de mechanische asafdichting (0160) met het glijvlak

naar buiten gericht.

5 Monteer een pakking (0140) en breng het deksel (0090) aan in de persstoel.

6 Ga verder met paragraaf 7.7.6.

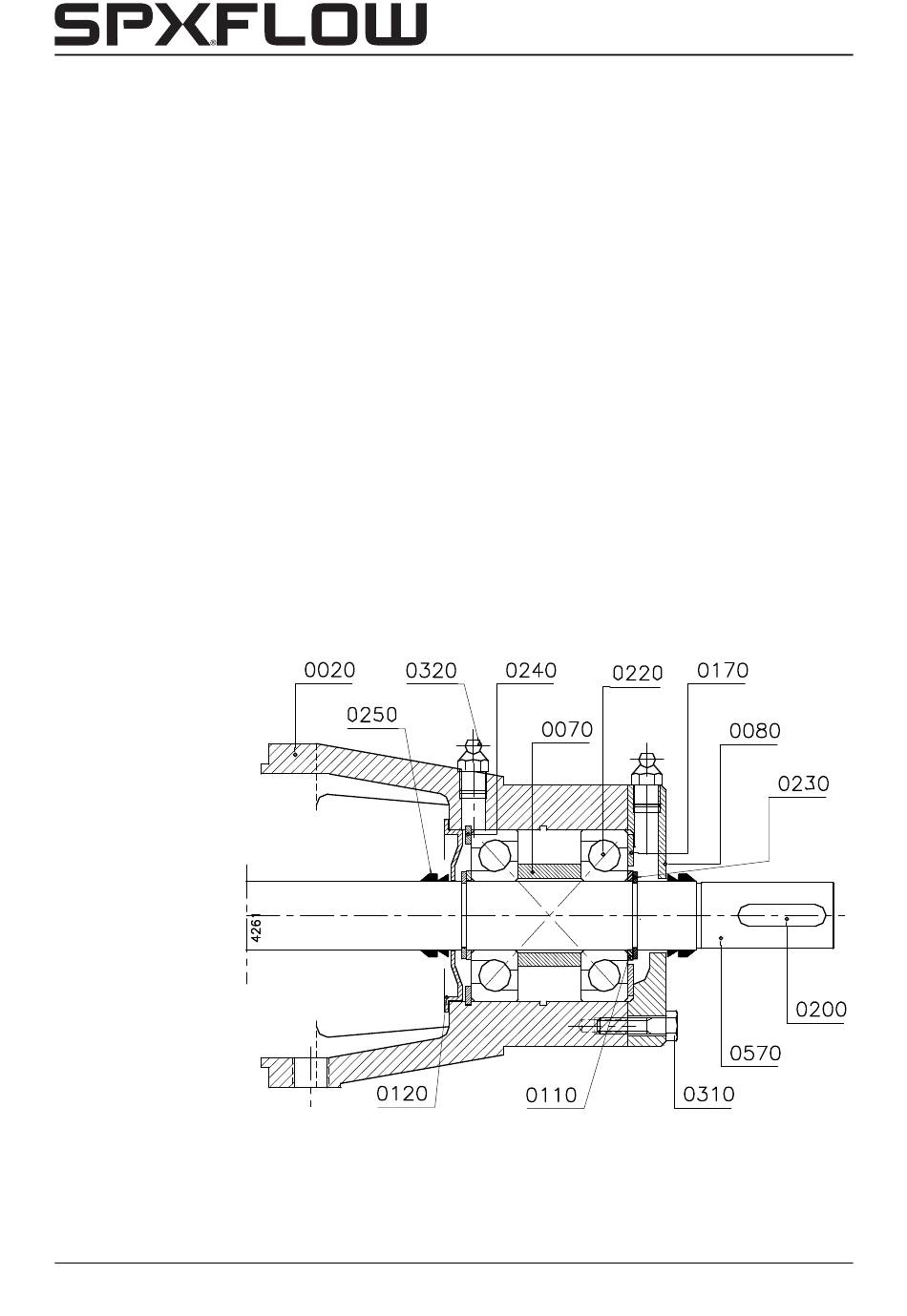

Figuur 18:

Montage verzwaarde lagering.

Zie figuur 18.
