3 Functie- en apparaatoverzicht
Het bedradingscentrum regelt de circulatiepomp en actuator
van de vloerverwarming op basis van de ruimte-, verwarmings-/
koelingbehoefte. Het kan tot 10 verwarmingszones/15 stelaandrijvingen
regelen of 9 verwarmingszones/14 stelaandrijvingen als ook een
vloerverwarmingscirculatiepomp wordt bediend.
Hij kan worden gemonteerd met de bijgeleverde schroeven of DIN-rail.
A
B
C
D
E

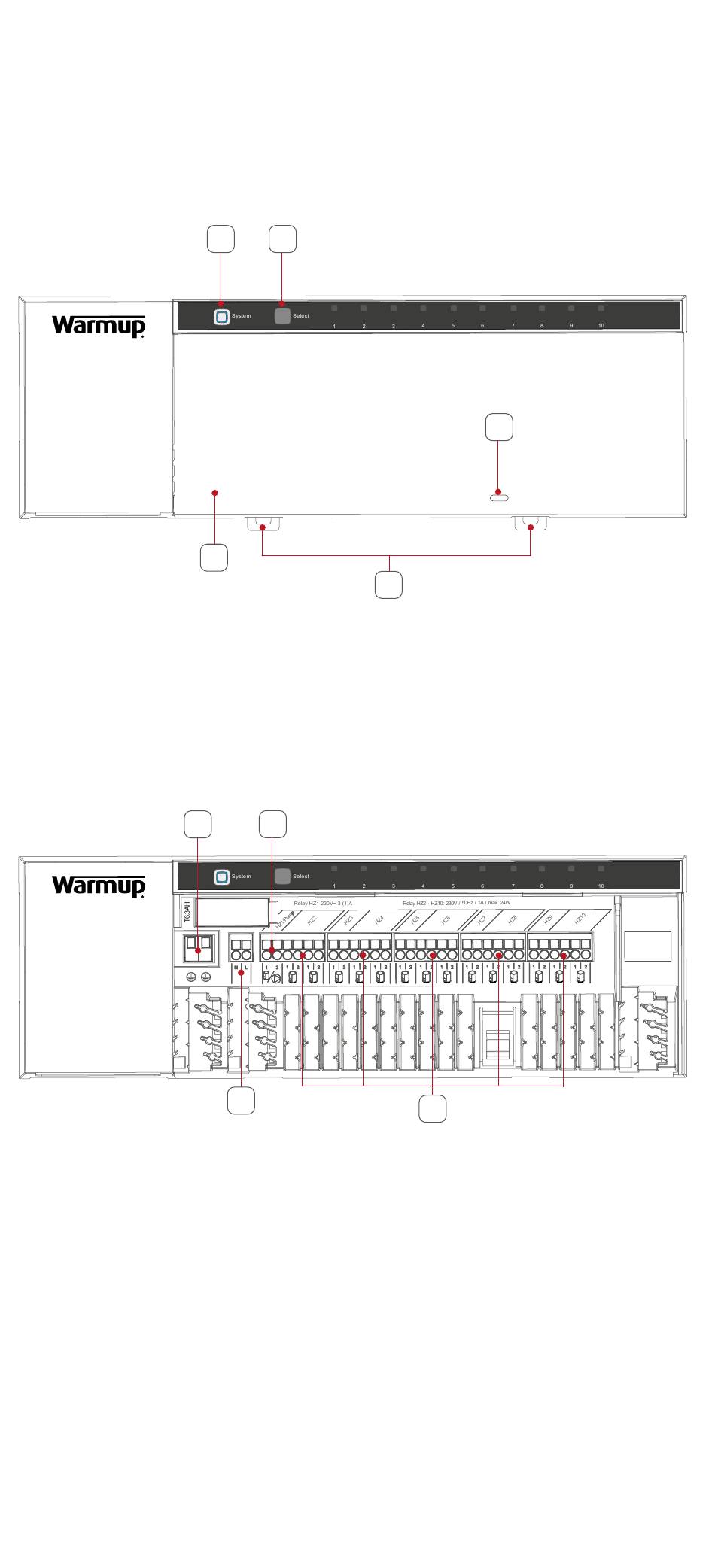

Apparatenoverzicht:
(A) Systeemknop (koppelingsknop en LED)
(B) Keuzeknop (kanaalknop en LED)
(C) Sleuf om deksel te openen
(D) Deksel
(E) Veerslot voor DIN-rail montage
F
H
G
I
(F) PE-aansluiting
(G) N (nulleider) en L (fasegeleider) aansluitingen
(H) Zone 1 actuator of circulatiepompklemmen van de mengeenheid
(I) Zone 2-10 actuatoraansluitingen
