6.1.4 Bedradingsinformatie
230 V AC / 50 Hz
6A

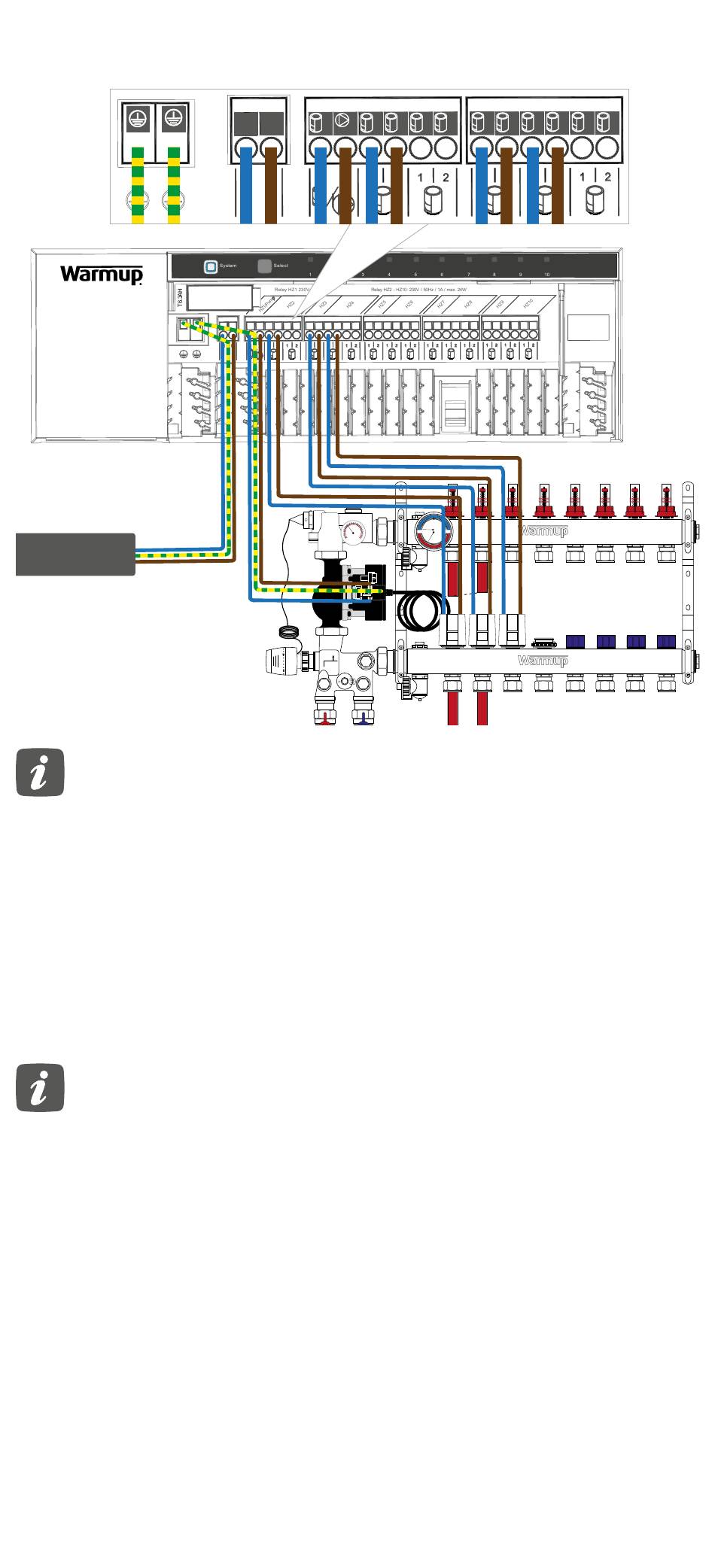

Volg het bovenstaande schema om het vloerverwarmingssysteem
te bedraden met het konekt draadloze bedradingscentrum.
• Sluit de 230 V AC stroom- en nulleiders aan op de L & N
aansluitklemmen.
• Verbind de kabel(s) van de ventielactuators in de verwarmingscircuits en
de pomp met de aansluitklemmen van het bedradingscentrum.
• Zorg ervoor dat alle aangesloten kabels zijn bevestigd en geborgd in de
kabeldoorvoeren alvorens het deksel te sluiten.
6.2 Initiële inschakeling
Na het inschakelen van de netspanning zal de LED (B) permanent
groen oplichten.
Als het bedradingscentrum nog niet is aangesloten, zal de
koppelingsmodus gedurende de eerste 3 minuten worden
geactiveerd. Meer informatie over het koppelen van uw apparaat
vindt u in het volgende hoofdstuk.
Gedurende de eerste 10 minuten na het inschakelen van de
netspanning blijft het apparaat in de startmodus. In deze tijd
worden alle verwarmingszones geactiveerd en de kanaal-LED('s) zal
(zullen) groen oplichten.
In de volgende 20 minuten worden de kleppen via
tweepuntsregeling bediend. Als de temperatuur onder de
richttemperatuur komt, worden de kleppen ingeschakeld.
Wordt de streeftemperatuur verhoogd, dan worden de kleppen
uitgeschakeld.
Na 20 minuten worden de kleppen bediend via PI-regeling met
PWM-uitgang (normale werking).
