5.3
Optie 2: converter met M20-schroefdraad
Dit model is speciaal ontwikkeld voor verbinding met een Whessoe Varec 1700 gemiddelde-
temperatuursonde. Waterbodemdata is niet beschikbaar omdat de 1700 serie geen WB heeft.
182.3 (7.18)
5

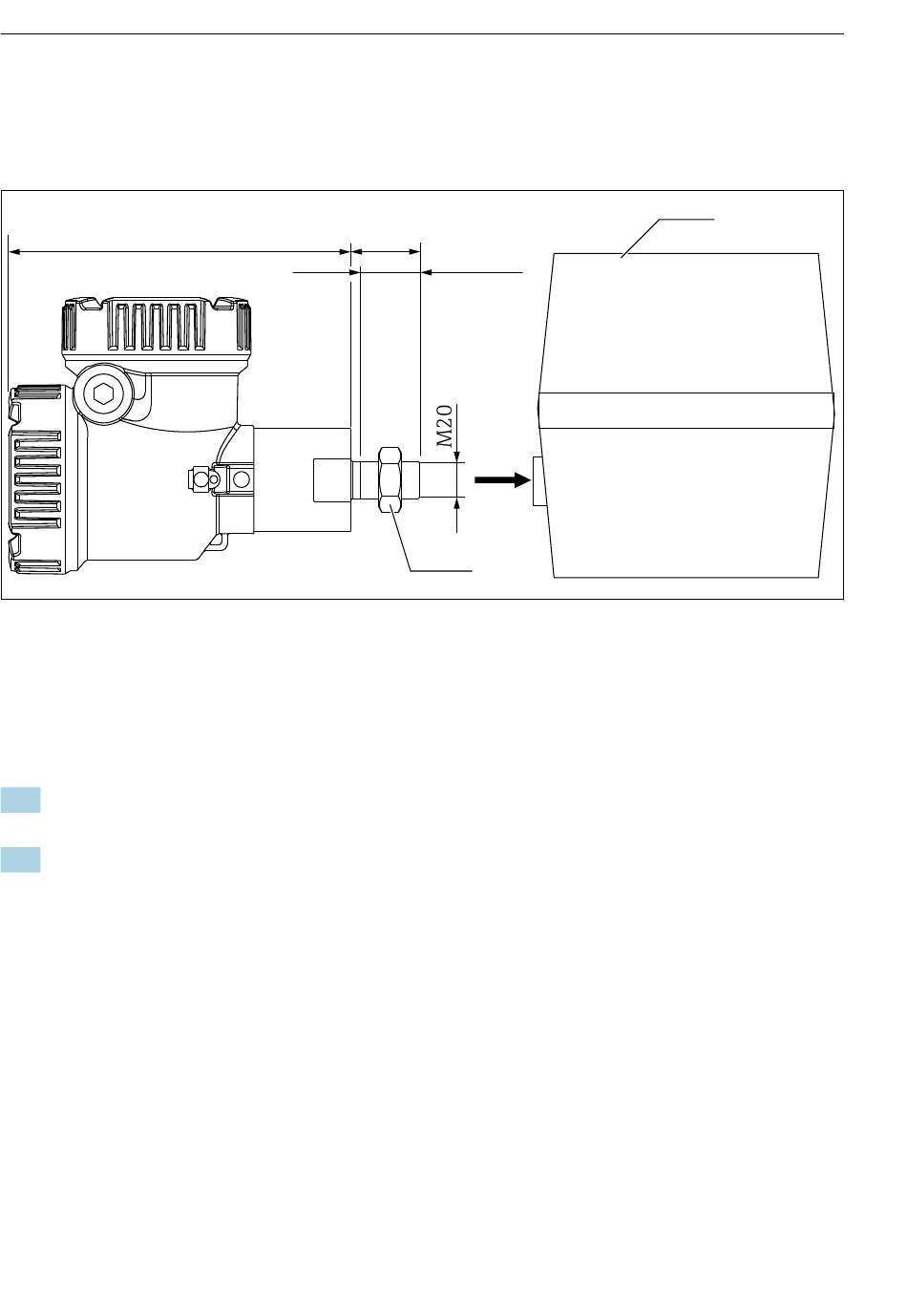

Optie 2: converter (Varec 1700, M20-schroefdraadverbinding). Maateenheid mm (in)
1
Bestaande 1700 serie RT-sondeklemmenkast ter plaatse
2
Borgmoer
Aansluitprocedure UK model M20 schroefdraaduitvoering en Varec 1700 klemmenkast
1.
Gebruik afdichttap om de schroefdraadopening te beschermen en plaats de kabelbundel
(RTD signaalkabel) in de binnendraadaansluiting op de klemmenkast.
2.
Schroef de NMT81-converter door deze minimaal 10 keer rechtsom te draaien en zet
deze vast met een borgmoer.
Een losse verbinding tussen de NMT81 en de Varec1700 klembehuizing zal
storingen tot gevolg hebben door overstroming en andere factoren.
Hiermee is de procedure afgerond.
5.3.1
Optie 2: meetfuncties
Optie 2 heeft dezelfde functies als optie 1; echter optie 2 is zodanig ontworpen dat een
speciale M20 schroefdraadverbinding direct past in de bestaande klemmenbehuizing van een
Varec 1700. De bedrading van RTD-signalen van de sonde naar de NMT81 wordt uitgevoerd
in de klemmenkast van de Varec 1700 en niet aan de zijde van de NMT81. Daarom wordt er
geen extra behuizing geleverd met NMT81 zoals bij optie 1.
