Prothermo NMT81
5.11.2
Stilling well-methode
Bereid een stilling well voor die groter is dan de diameter van de meetsonde.
Gebruik bij toepassing van een ankergewicht, een pijp 100A (4") (JIS, ASME) of groter.
Wanneer een ankergewicht niet wordt gebruikt bij de stilling well-methode, moet de
waterbodemsonde zodanig worden geïnstalleerd dat het uiteinde zich onder de bodem van de
stilling well bevindt. Hierdoor kan de pijp zich vullen met vloeistof.
Om schade aan de temperatuursonde en de waterbodemsonde te voorkomen, mogen deze
tijdens het plaatsen door de installatiesok nergens mee in aanraking komen.
24

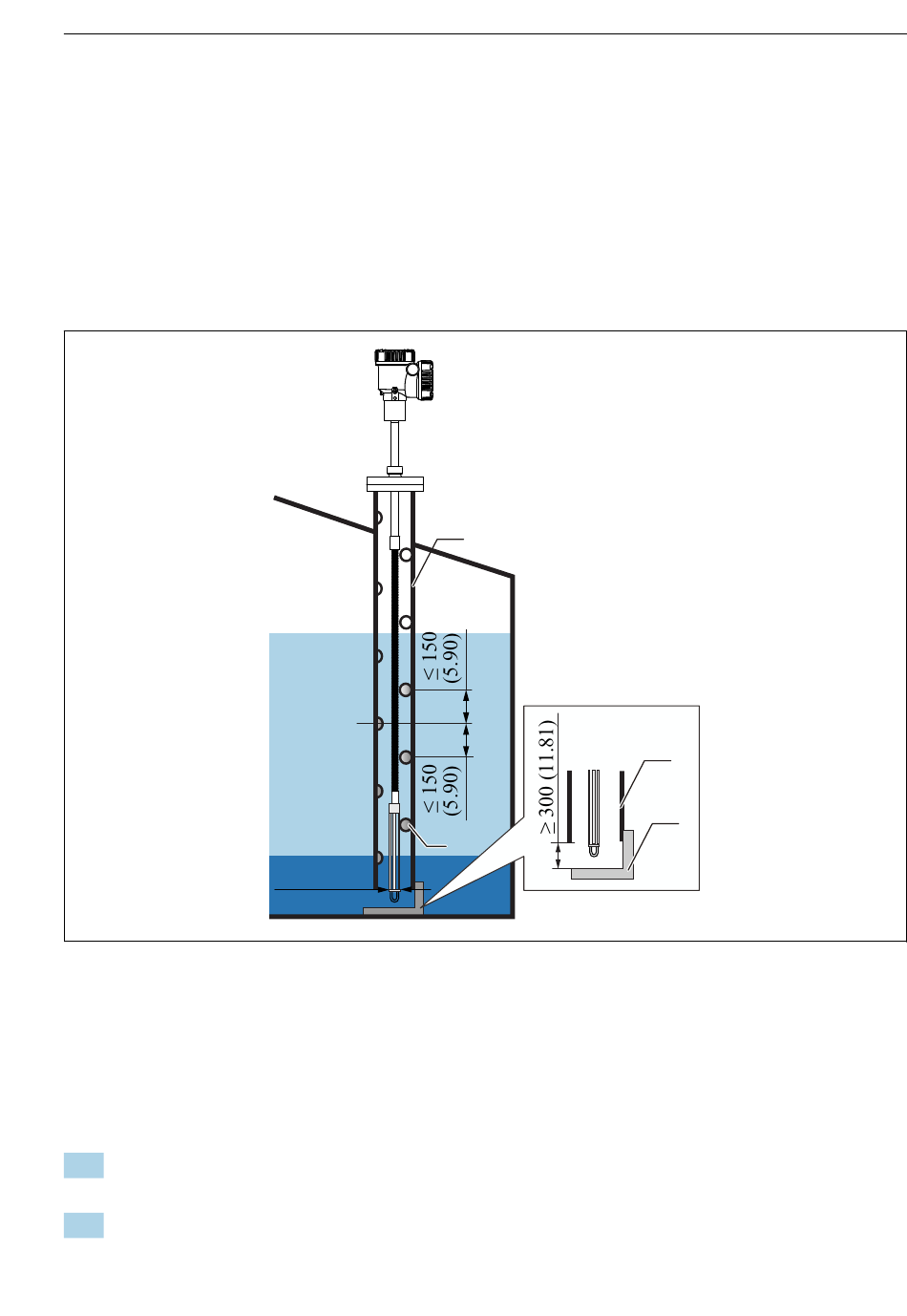

Stilling well
1
Stilling well
2
Gat (φ 25 mm (0,98 in))
3
Basisplaat/leegniveau
Installatieprocedure stilling well
1.
Plaats de temperatuursonde en de waterbodemsonde door een pakking en plaats deze
door de installatiesok op het dak van de tank.
2.
Gebruik bouten om de flens van de NMT81 vast te zetten op de installatiesok op de
tank.
Endress+Hauser
Ø42 (1.65)
1
2
Installatie
1
3
A0047060
37
