Installatie
VOORZICHTIG
L
Installatie van een ankergewicht
Gebruik van een ankergewicht zwaarder dan 6 kg (13.23 lb) kan interne schade aan de
temperatuursonde tot gevolg hebben.
‣
Waarborg dat het ankergewicht stabiel op de bodem van de tank zit. Bij de installatie van
een NMT81 met aangehangen ankergewicht, moet het ankergewicht 6 kg (13.23 lb) of
minder wegen.
Installatieprocedure ankergewicht
1.
Bind de bodemhaak van de temperatuursonde of de waterbodemsonde aan de ring van
het ankergewicht met een kabel.
2.
Wikkel de kabel tweemaal om de bodemhaak. Trek het naar beneden en bind het vast.
Bundel deze vervolgens met de meegeleverde bevestigingsdraad.
3.
Gebruik bouten om de flens van de NMT81 vast te zetten op de sok op de tank.
Hiermee is de procedure voor de installatie van een ankergewicht afgerond.
A
1.
1
2
ø100 (3.94)
26

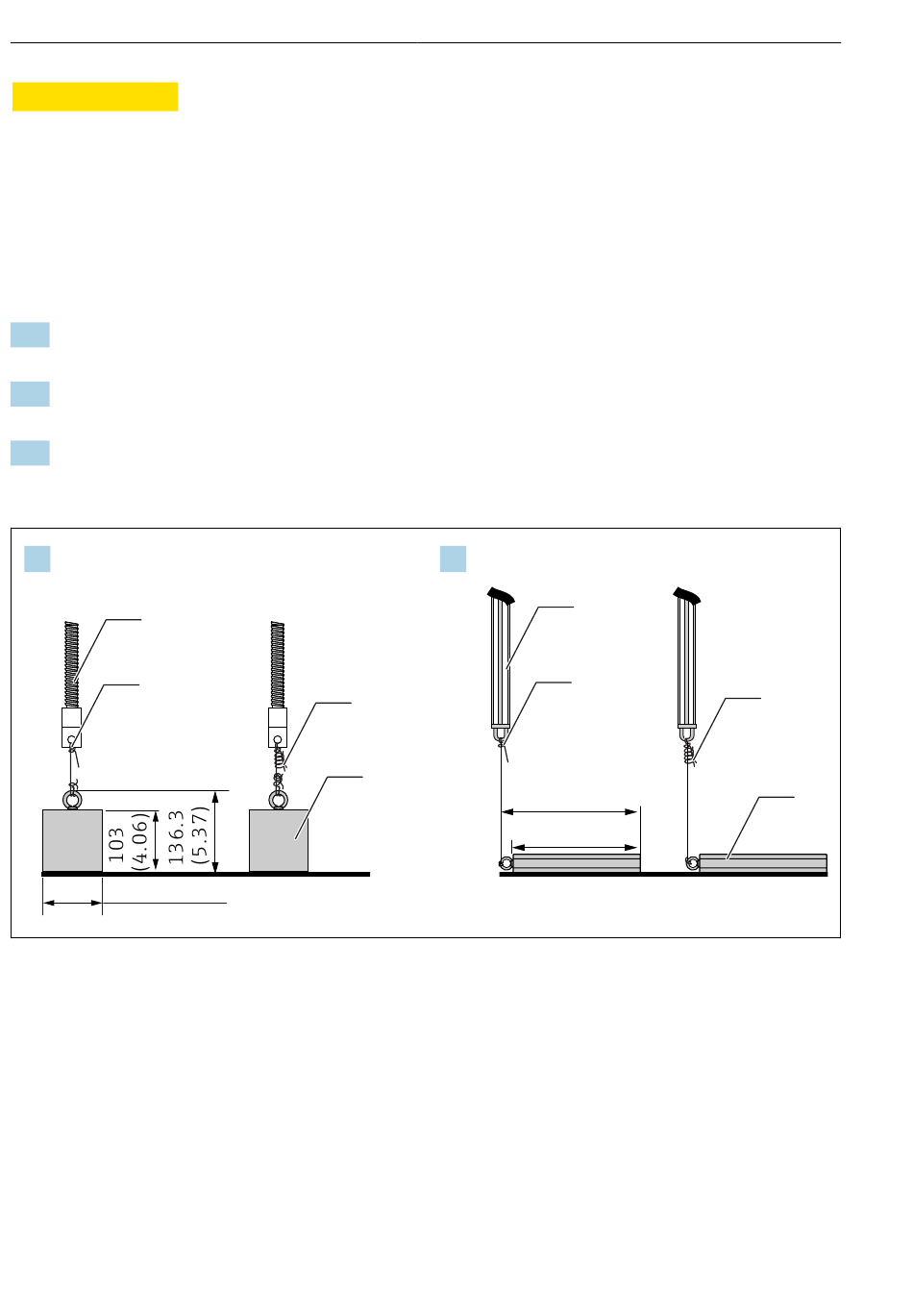

Installatie ankergewicht
A
Sonde zonder waterbodemsonde
B
Sonde met waterbodemsonde
1
Temperatuursonde
2
Bodemhaak
3
Meegeleverde bevestigingsdraad (1 300 mm (51,12 in)/φ0,5 mm (0,02 in))
4
Ankergewicht (hoog profiel)
5
Ankergewicht (laag profiel)
40
B
1.
3
4
663(23.1)
630
Prothermo NMT81
1
2
(24.8)
Endress+Hauser
3
5
A0042792
