4.4 Bediening en menu opbouw
4.4.1 Bediening

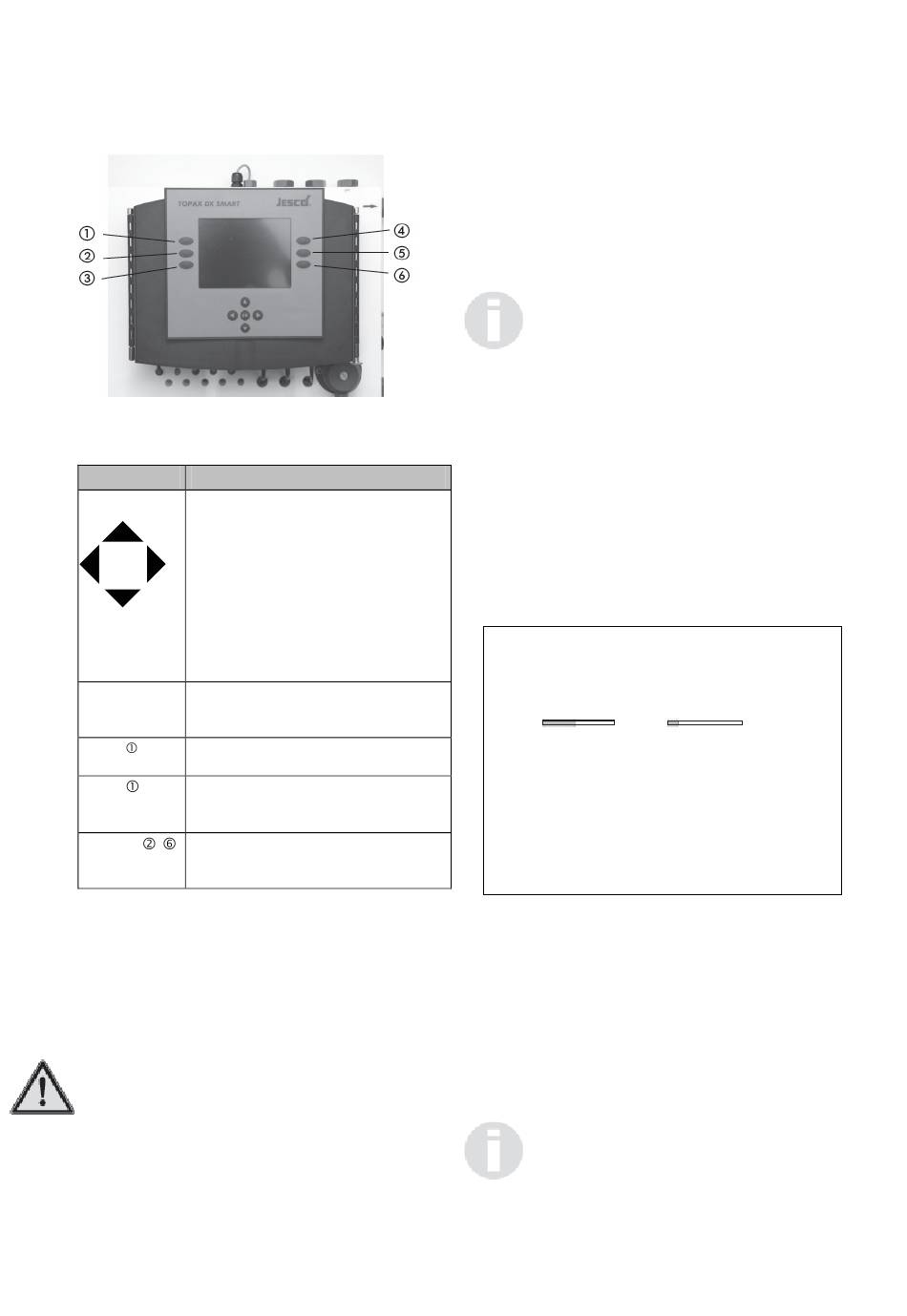

Fig. 4.15 Aanzicht van behuizing van de TOPAX®
DX SMART met toetsenbord.
Toets
Functie
Pijltoetsen
- Menu omschakeling in Menu
"Service"
- Omschakeling tussen getallen
- Getalwaarde veranderen, parameter
instellen
Het omschakelen tussen de
menupunten volgt na een druk op de
toets. Het ingeven en veranderen van
de getalwaarde gebeurt
opeenvolgend.
Toets "OK"
Ingeven overnemen en opslaan. Dit
tussen de
wordt met een langere pieptoon
pijltoetsen
bevestigd.
Toets
Verlaat het menu één niveau terug.
"ESC"
Ingave beëindigen zonder opslaan
Toets
Terug naar hoofdscherm
"ESC" (5 sec
indrukken)
De functie van de toetsen veranderen
-
Toetsen
zich naar het menu en worden elk in
het display weergegeven
De toetsfuncties van de TOPAX® DX SMART
Als het apparaat voor een periode van ongeveer 5
minuten niet bediend wordt, keert de regelaar terug
naar de meetmodus. Veranderingen die niet met de
toets "OK" bevestigd zijn, worden niet opgeslagen.
Deze tijdsbegrenzing, geldt niet tijdens kalibratie en
configuratie.
AANWIJZING!
Als er er geen waarden of instellingen
veranderd moeten worden dan kan met de
knop "ESC" altijd het gekozen menu verlaten
worden. De regelaar behoudt dan de oude
instellingen. Bevestigingen en het opslaan van
waarden gebeurd met de toets "OK".
Uitzonderingen hierop zijn de functies tijd en
timer. Deze verandering behoeft geen
bevestiging.
Hoofdzakelijk geldt het volgende voor ingave:
• Alle waardes kunnen alleen binnen de
toelaatbare / voorgeschreven bereiken
veranderd worden.
• De toetsfunctie wordt met een toon bevestigd.
• Sommige functies kunnen met een wachtwoord
geblokkeerd worden. (zie Hoofdstuk 4.12,
Menu 5.9 "Wachtwoord").
AANWIJZING!
Voor veel menupunten is een hulp menu
beschikbaar. De toets "Help" wordt
weergegeven.
4.4.2 Menu opbouw
Het menu is vanwege het display met kleuren
weergave en hoge resolutie in tekstweergave
overzichtelijk opgebouwd. Daarom is alleen de
opbouw beschreven en niet ieder detail. (Details
Service-menu zie Hoofdstuk 4.12).
Standaardaanwijzing
Vindt er binnen 5 minuten geen ingave plaats,
dan wisselt het apparaat terug naar de
standaardweergave (zie Fig. 4.4.2.1)
0.39
mg/l
Vrij Chloor
Werkz. Chloor
Fig. 4.4.2.1: Standaardaanwijzing
De balken onder de getallen van de gemeten
waarden geven de sterkte van het bijbehorende
uitgangssignaal. De kleur wisselt afhankelijk van
de sterkte van groen (0-85%), oranje (85-95%)
naar rood (95-100%). Blauw staat voor
handbediening of grondlastdosering.
Indrukken van een willekeurige toets geeft het
hoofdmenu weer (Menu 1).
BELANGRIJK!
Alle menu's zijn in de linker hoek
onderaan van een nummer voorzien (zie
Menu 1). Zie Tab. 4.4.2.2
14
7.04
pH waarde
26.3
° C
Temperatuur
0.30 mg/l
14:28
06.02.2008
TOPAX DX SMART
