6 Montage
3. Boor de gaten (diameter: 6 mm).
4. Steek de pluggen in de gaten.
5. Draai de schroeven erin en laat ze ca. 6 mm uit de muur steken.

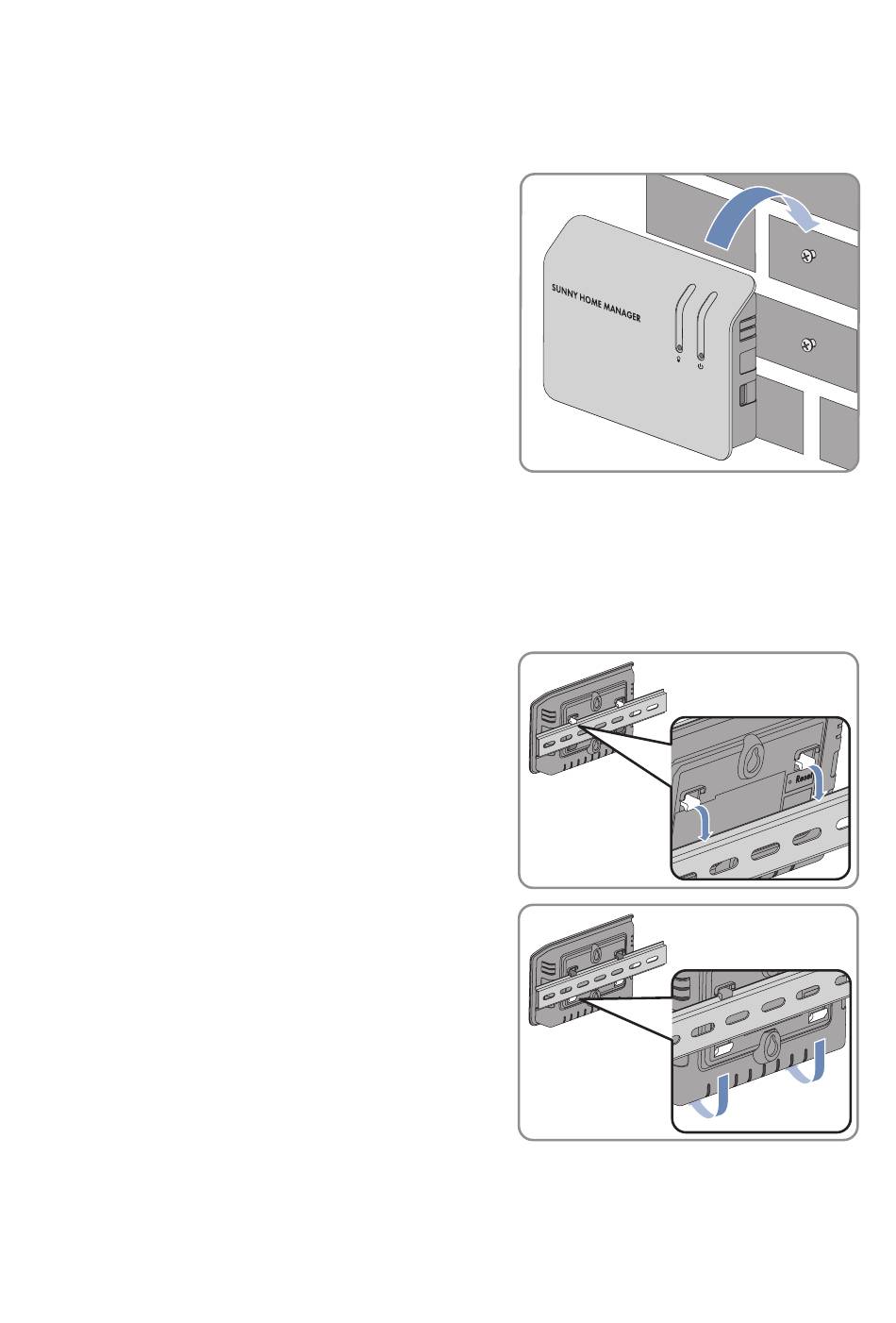

6. Hang de Sunny Home Manager op aan de
schroeven. Let er daarbij op dat de koppen van
de schroeven in de gaten aan de achterkant van
de Sunny Home Manager vallen.
6.4.2
Sunny Home Manager op de DIN-rail monteren
Voorwaarde:
☐ De DIN-rail moet stevig aan de muur gemonteerd zijn.
Werkwijze:
1. Druk de Sunny Home Manager met de bovenste
houders in de bovenste rand van de DIN-rail.
2. Klik vervolgens de onderste houders in de
onderste rand van de DIN-rail.
40
HoMan-IA-nl-20
SMA Solar Technology AG
Installatiehandleiding
