SMA Solar Technology AG

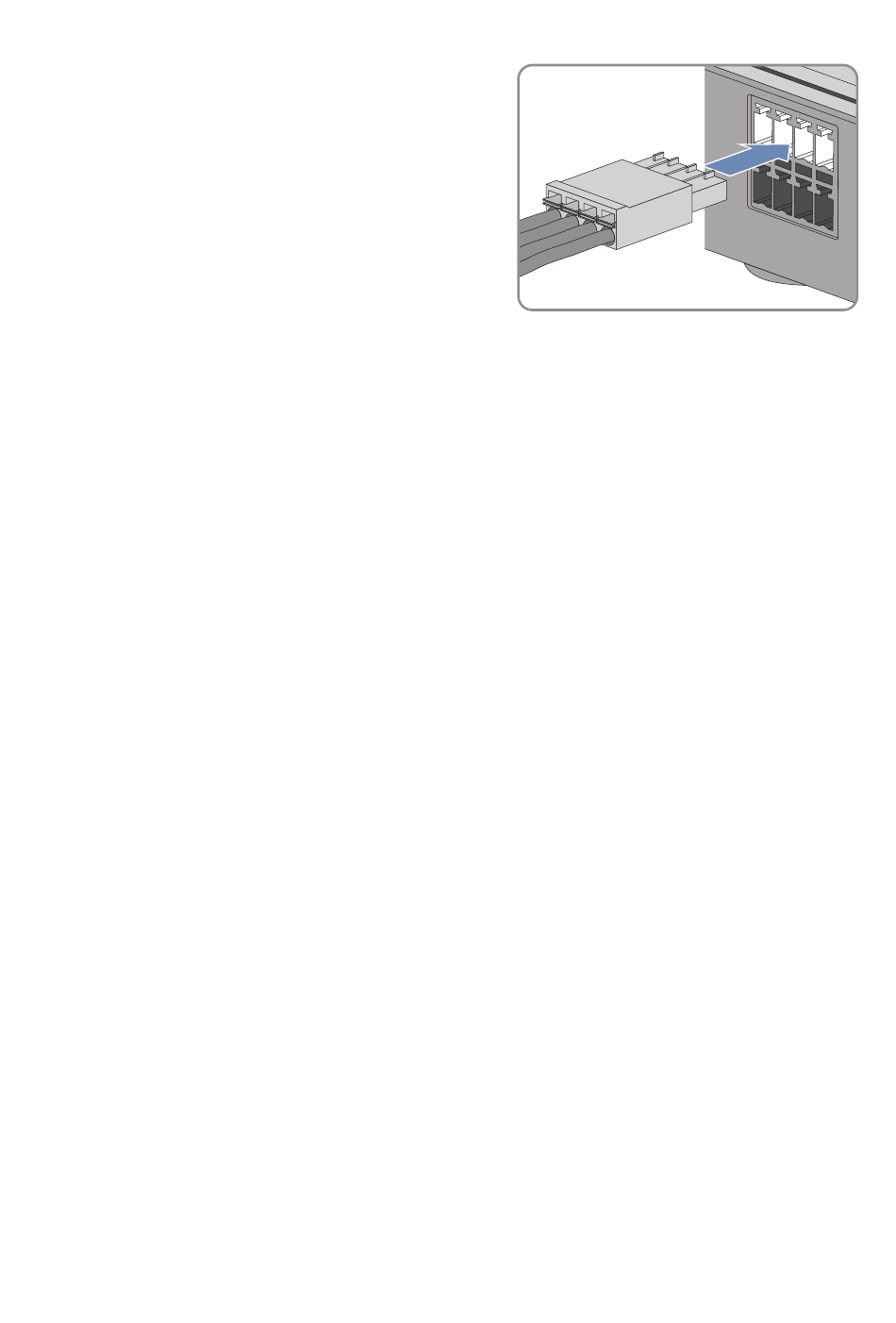

2. Sluit de stekker van de uitleeskop aan op de
aansluitbus die aan de desbetreffende
energiemeter is toegewezen. Steek daarbij de 4-
polige stekker steeds in de bovenste pinnenrij:
• Bij afnamemeters moet u de 4-polige stekker in de aansluitbus Meter 1 steken.
• Bij teruglevermeters moet u de 4-polige stekker in de aansluitbus Meter 2 steken.
• Bij PV-opwekkingsmeters moet u de 4-polige stekker in de aansluitbus Meter 3 steken.
• Bij tweerichtingsmeters voor teruglevering en afname moet u de 4-polige stekker in de
aansluitbus Meter 1 steken.
3. Markeer door middel van de meegeleverde stickers op elke kabel aan welke aansluitbus en
welke energiemeter de kabel is toegewezen.
7.2.3
Sunny Home Manager aansluiten aan energiemeters met
S0-interface
Aanvullend vereist materiaal (niet bij de levering inbegrepen):
☐ een kabel met ten minste 2 aders
Eisen aan de kabel:
☐ aderdoorsnede: 0,2 mm
☐ maximale kabellengte: 30 m
Eisen aan energiemeters met S0-interface:
☐ S0-interface conform DIN EN 62053-31 klasse A
☐ Tweerichtingsmeters met S0-interface moeten over 2 S0-interfaces beschikken.
☐ Energiemeters met S0-interface moeten via de fasen gesaldeerde waarden aan de S0-
interface leveren. Raadpleeg zo nodig de fabrikant van de energiemeter.
☐ aanbevolen impulslengte: ten minste 20 ms
☐ Aanbevolen impulsfrequentie: 1000 impulsen per kWh
Voor de functie Begrenzing van de teruglevering van werkelijk vermogen moeten de
energiemeters met S0-interface ten minste over de volgende impulsfrequenties beschikken:
bij installaties met een maximaal toegestane teruglevering van meer dan 1500 W:
ten minste 250 impulsen per kWh
bij installaties met een maximaal toegestane teruglevering van minder dan 1500 W:
ten minste 500 impulsen per kWh
Installatiehandleiding
2
2
tot 1,5 mm
7 Aansluiting
HoMan-IA-nl-20
45
